Sigma 4DU UP Fliesenschneider 103 cm Schnittlänge

Sigma 4DU UP Flie­sen­schnei­der 103 cm Schnitt­län­ge

Große Schnitt­ka­pa­zi­tät, präzise Führung und komfortables Zugritzsystem: Der Sigma 4DU UP Flie­sen­schnei­der ver­bin­det 103 cm Schnitt­län­ge mit dem schnel­len Zug­ritz­ver­fah­ren der Sigma Serie 4. Das gut sicht­ba­re 12-mm-Schneid­rad, eine ma­xi­ma­le Brech­kraft von 1.050 kg und die ku­gel­ge­la­ger­te Schlit­ten­füh­rung er­mög­li­chen kon­trol­lier­te Schnit­te bei groß­for­ma­ti­gen ke­ra­mi­schen Fliesen und Fein­stein­zeug.

103 cm max. Schnitt­län­ge 72,8 × 72,8 cm max. Dia­go­nal­maß bis 17 mm Ma­te­ri­al­stär­ke 1.050 kg Brech­kraft

Sigma 4DU UP: Profi-Flie­sen­schnei­der für große Formate

Der Sigma 4DU UP Flie­sen­schnei­der gehört zur Serie 4 des ita­lie­ni­schen Her­stel­lers Sigma. Mit seiner Schnitt­län­ge von 103 cm ist das Modell für größere Flie­sen­for­ma­te aus­ge­legt. Das UP-System ar­bei­tet mit einem Zug­ritz­ver­fah­ren: Der er­go­no­misch ge­form­te Schneid­he­bel wird zum An­rit­zen der Fliese zum An­wen­der gezogen.

Das Schneid­rad bleibt während der Ritz­be­we­gung von der Bedienseite aus gut sicht­bar. Dadurch lässt sich seine Po­si­ti­on entlang der vor­ge­se­he­nen Schnitt­li­nie kon­trol­lie­ren. Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung an un­ter­schied­li­che Flie­sen­stär­ken ist beim UP-System nicht er­for­der­lich.

Mit 103 cm gerader Schnitt­län­ge und einem ma­xi­ma­len Dia­go­nal­maß von 72,8 × 72,8 cm eignet sich der Sigma 4DU UP für groß­for­ma­ti­ge Wand- und Bo­den­flie­sen. Die ma­xi­ma­le Brech­kraft von 1.050 kg un­ter­stützt das kon­trol­lier­te Trennen entlang der zuvor erzeugten Ritz­li­nie.

Kurz gesagt
Fliese aus­rich­ten, UP-Schneid­he­bel anheben und zum An­wen­der ziehen, Brech­fuß po­si­tio­nie­ren und die Fliese kon­trol­liert brechen.

Die Vor­tei­le des Sigma 4DU UP

✓ UP-Zugritzsystem
Schnel­les und kon­trol­lier­tes An­rit­zen durch Ziehen des Schneid­he­bels.
✓ 1.050 kg Brech­kraft
Leis­tungs­star­ke Brech­vor­rich­tung für an­spruchs­vol­le Fliesen.

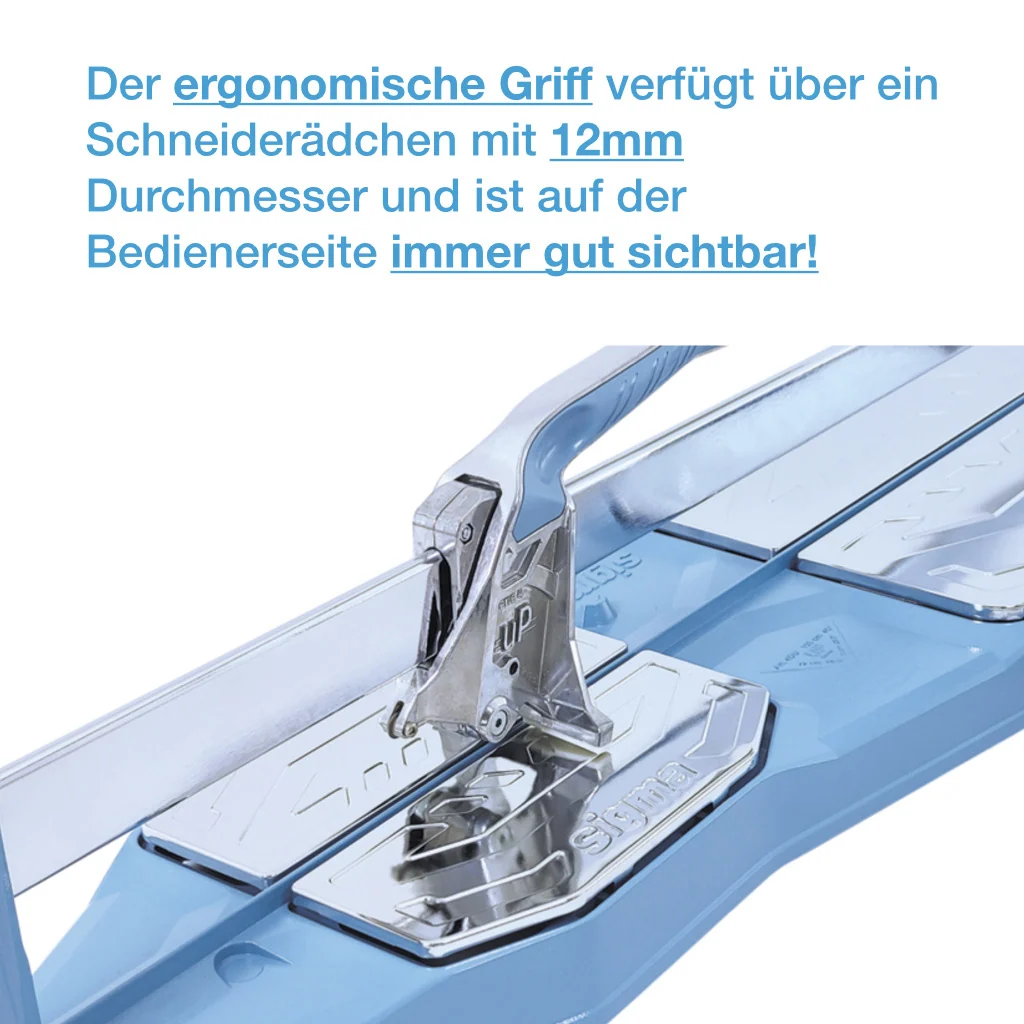

✓ Sicht­ba­res 12-mm-Rad
Das geschützte Schneid­rad bleibt von der Bedienseite aus sicht­bar.
✓ Keine Hö­hen­an­pas­sung
Das UP-System passt sich un­ter­schied­li­chen Flie­sen­stär­ken an.
✓ Präzise Ku­gel­la­ger­füh­rung
Drei zweireihige Ku­gel­la­ger un­ter­stüt­zen eine dau­er­haft genaue Be­we­gung.
✓ 100 mm breiter Brech­fuß
Breite Kraft­über­tra­gung für kon­trol­lier­tes Trennen der angeritzten Fliese.

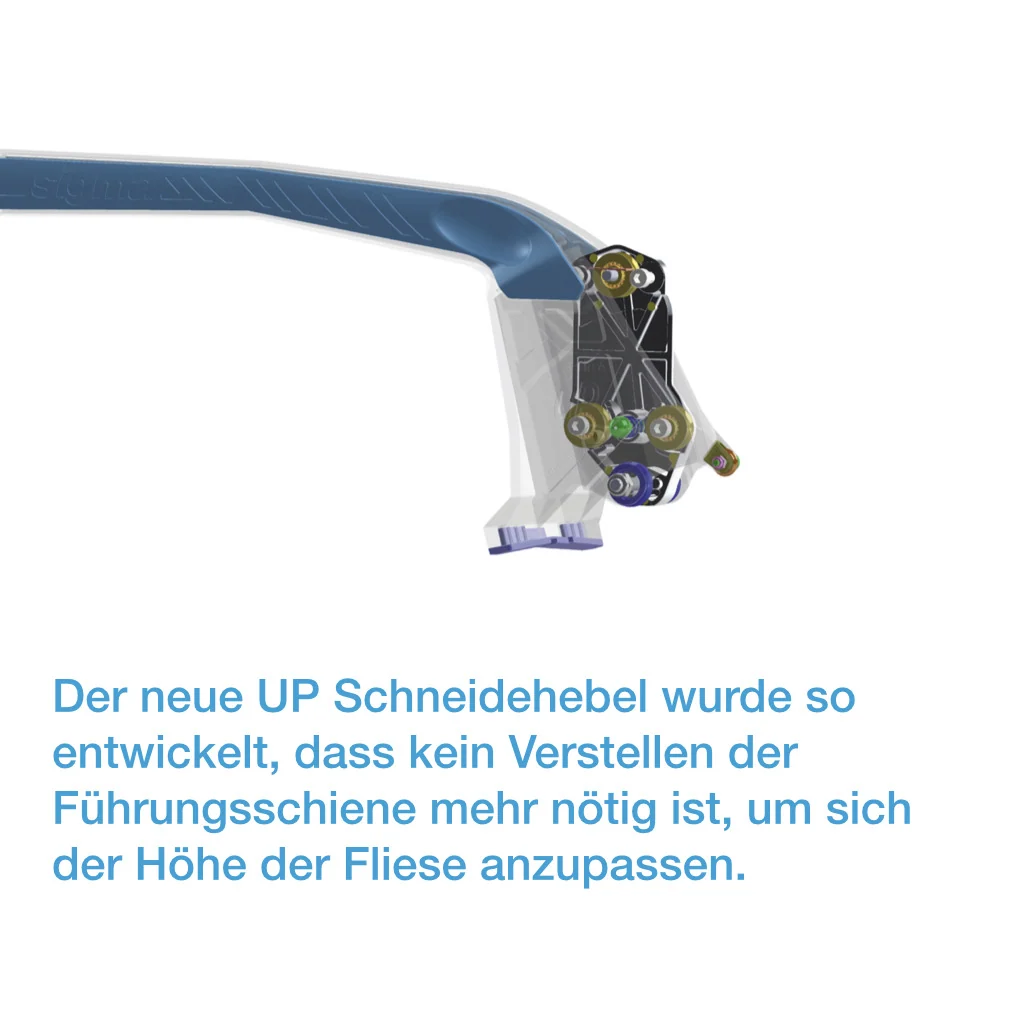

UP-Schneid­he­bel für schnel­les Ritzen durch Ziehen

Der er­go­no­mi­sche UP-Schneid­he­bel wurde spe­zi­ell für das An­rit­zen durch Ziehen ent­wi­ckelt. Das Schneid­rad mit 12 mm Durch­mes­ser ist von der Bedienseite aus sicht­bar und sitzt in einem CNC-gefrästen Halter. Eine rei­bungs­ar­me Metallschale re­du­ziert Reibung und seit­li­chen Ver­schleiß am Schneid­rad.

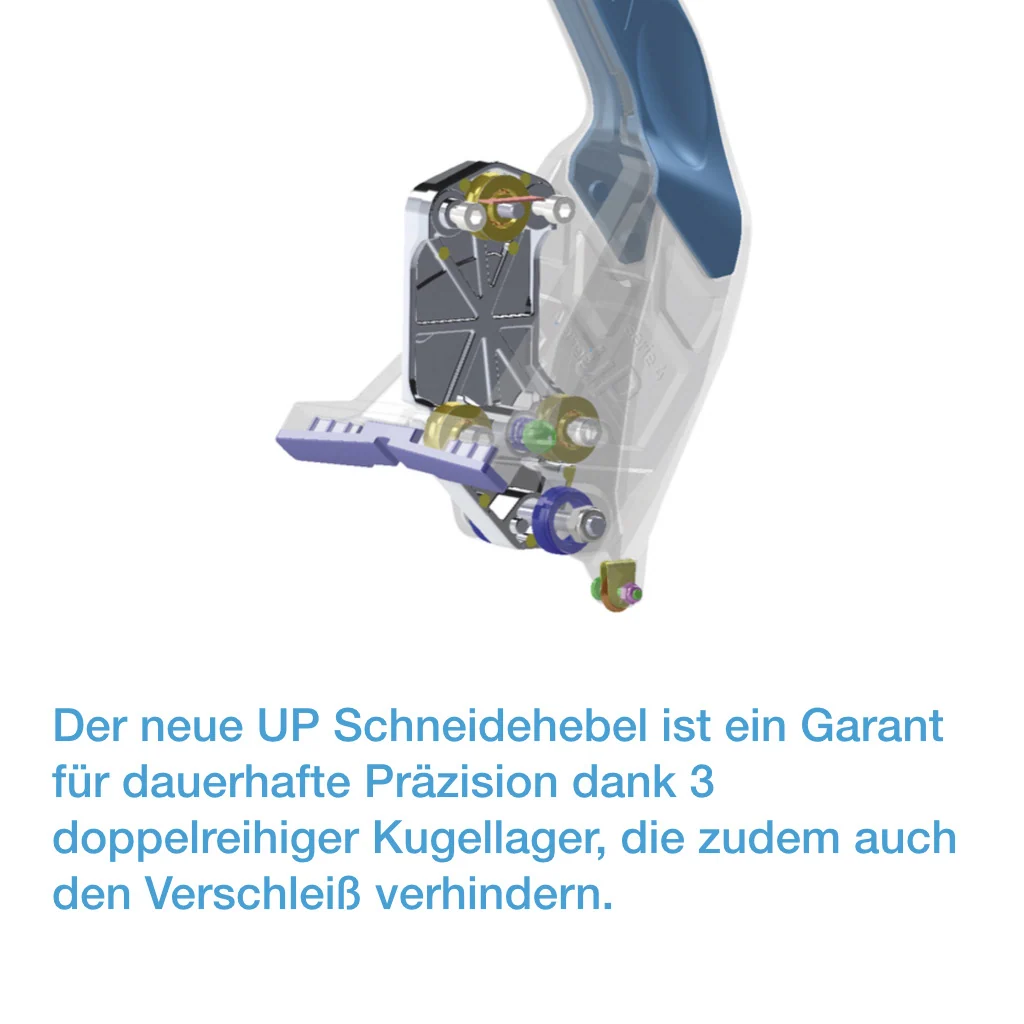

Der Gleitschlitten wird über drei zweireihige Ku­gel­la­ger geführt. Zu­sätz­lich ist der Schneid­he­bel über zwei Axi­al­ku­gel­la­ger mit dem Schlit­ten ver­bun­den. Ein au­to­ma­ti­scher Stahl­kom­pen­sa­tor reguliert die Vorspannung des Schlit­tens auf der Füh­rungs­schie­ne.

Ein automatisches System hält den Griff angehoben und er­leich­tert dadurch das Ein­le­gen und Po­si­tio­nie­ren der Fliese. Der 100 mm breite Brech­fuß über­trägt die Kraft beim Brechen auf die an­ge­ritz­te Fliese. Seine aus­tausch­ba­re Schutzauflage hilft dabei, unerwünschte Spuren zu ver­mei­den.

Fliesen in drei Schrit­ten schnei­den

01
Fliese aus­rich­ten
Fliese auf­le­gen und das ge­wünsch­te Schnitt­maß am schwenk­ba­ren Mess­win­kel ein­stel­len.
02
Ober­flä­che an­rit­zen
Den angehobenen UP-Schneid­he­bel mit gleich­mä­ßi­ger Be­we­gung zum An­wen­der ziehen.
03
Fliese brechen
Brech­fuß an­set­zen und die Fliese kon­trol­liert entlang der durch­ge­hen­den Ritz­li­nie brechen.

Für welche Fliesen eignet sich der Sigma 4DU UP?

Mit seiner großen Schnitt­ka­pa­zi­tät eignet sich der Sigma 4DU UP unter anderem für:

  • gerade Schnit­te bis 103 cm,
  • Dia­go­nal­schnit­te bis 72,8 × 72,8 cm,
  • groß­for­ma­ti­ge ke­ra­mi­sche Wand- und Bo­den­flie­sen,
  • Fein­stein­zeug in­ner­halb der an­ge­ge­be­nen Ma­te­ri­al­stär­ke,
  • lange Längs-, Winkel- und Se­ri­en­schnit­te,
  • pro­fes­sio­nel­le Bau­stel­len und an­spruchs­vol­le Re­no­vie­rungs­ar­bei­ten.
Hinweis zur Ma­te­ri­al­eig­nung
Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur, innerer Span­nung und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Die Angabe von 17 mm be­zeich­net die maximal brechbare Ma­te­ri­al­stär­ke des Gerätes.

Op­tio­na­le Er­wei­te­run­gen für den Sigma 4DU UP

Der Sigma 4DU UP kann mit ver­schie­de­nen Zu­be­hör­tei­len an un­ter­schied­li­che Schneid­auf­ga­ben an­ge­passt werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im se­ri­en­mä­ßi­gen Lie­fer­um­fang ent­hal­ten.

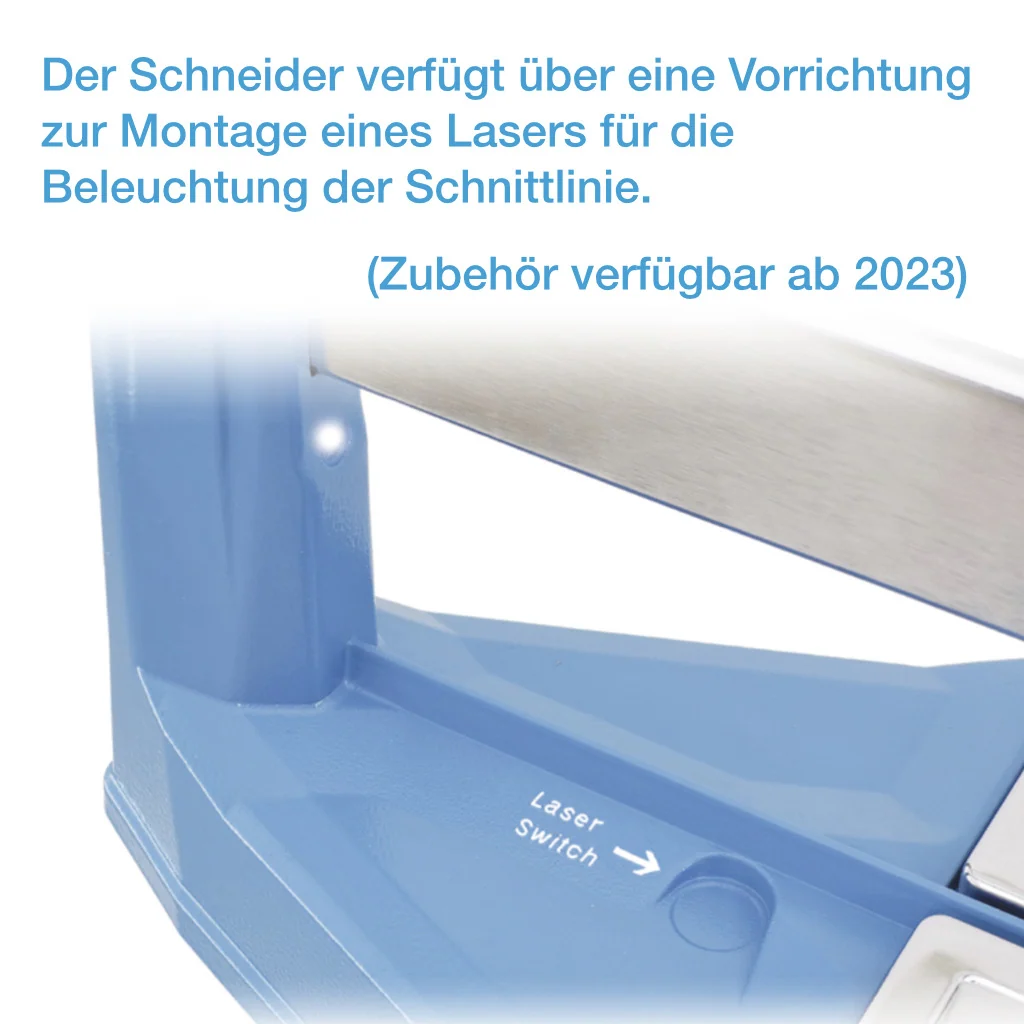

Beleuchtet die vorgesehene Ritz- und Schnitt­li­nie auf der Fliese. Be­nö­tigt zwei separat er­hält­li­che AA-Batterien.
Rutsch­hem­men­de Ma­gnet­mat­te für das kon­trol­lier­te Schnei­den von Mosaik.
50 cm lange Ver­län­ge­rung für den Mess­win­kel, rechts oder links mon­tier­bar.
Messhilfe für par­al­le­le Schnit­te langer und schma­ler Werk­stü­cke – be­son­ders prak­tisch bei Mo­del­len ab 90 cm.
Ge­pols­ter­te Canvas-Trans­port­ta­sche mit Rollen, von Sigma aus­drück­lich für den 4DU aus­ge­wie­sen.
Auf­la­gen­ver­brei­te­run­gen

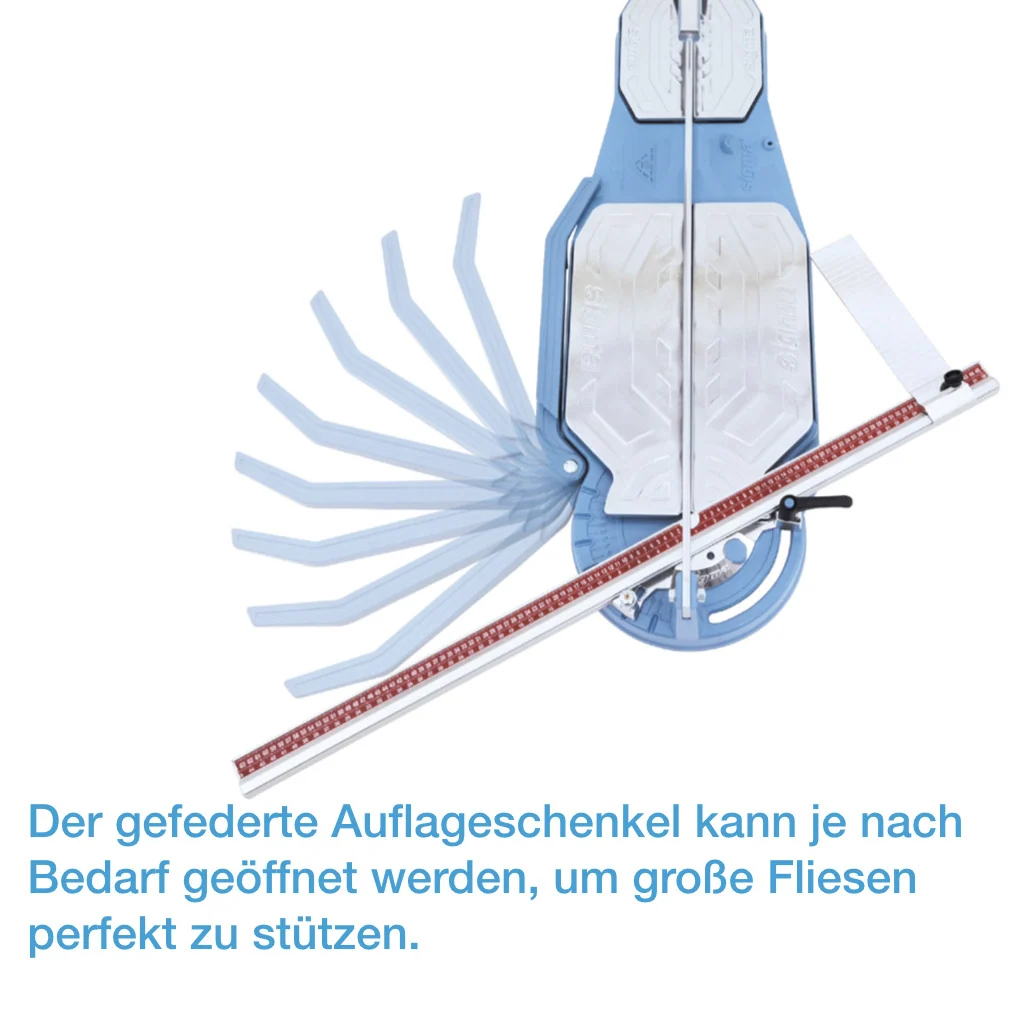

Zu­sätz­li­che seit­li­che Auf­la­ge­schen­kel für eine größere Auf­la­ge­flä­che bei breiten Fliesen.
Zu­sätz­li­cher An­schlag für wie­der­keh­ren­de par­al­le­le Schnit­te und gleich­mä­ßi­ge Strei­fen.

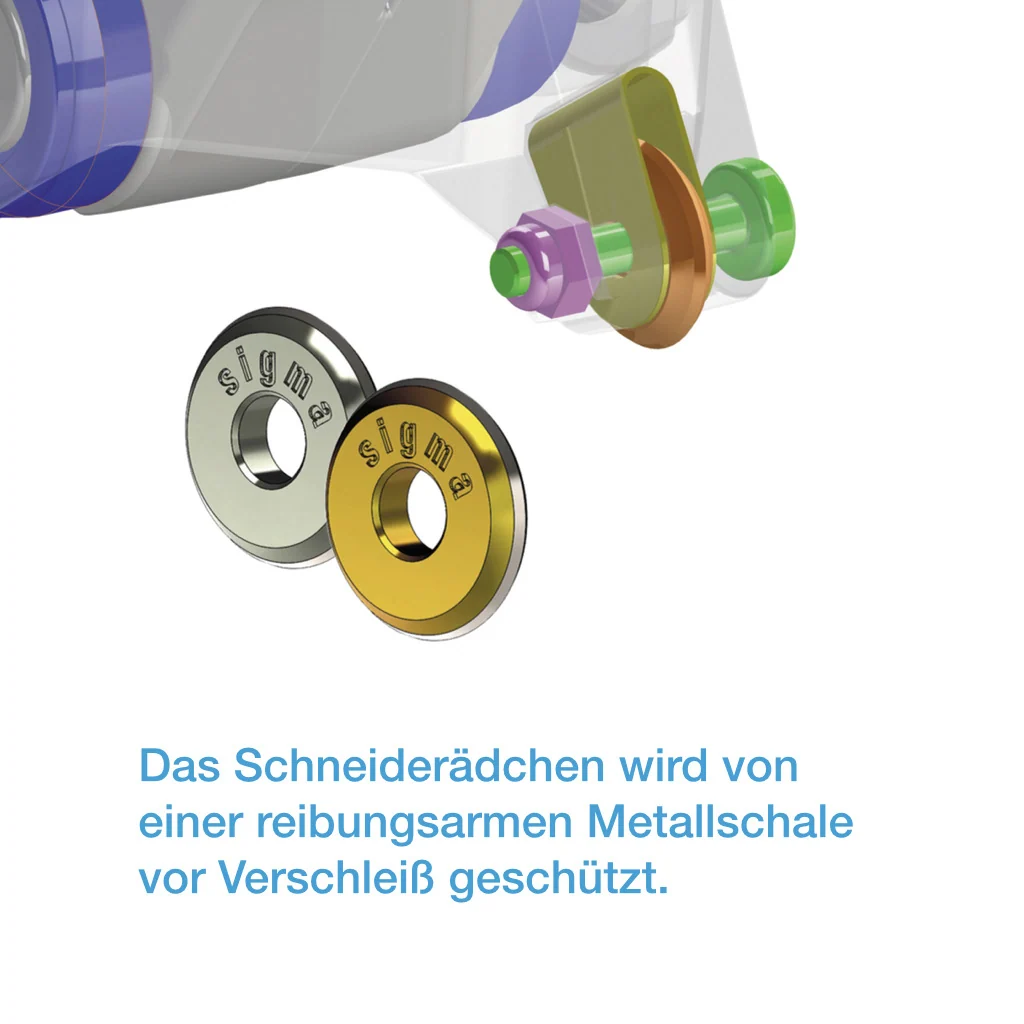

12-mm-Er­satz­schneid­rä­der
Pas­sen­de Er­satz­schneid­rä­der aus Stahl oder mit ver­schleiß­ar­mer TIN-Be­schich­tung.
Bitte be­ach­ten: Zubehör und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Vor dem Kauf sollte die Kom­pa­ti­bi­li­tät des je­wei­li­gen Zu­be­hör­ar­ti­kels mit dem Sigma 4DU UP geprüft werden. Der LVT/SPC-Schneid­satz 64S ist aus­schließ­lich für Modelle mit NEX-Griff vor­ge­se­hen und deshalb nicht mit dem 4DU UP kom­pa­ti­bel.

Tech­ni­sche Daten

Her­stel­ler Sigma
Modell 4DU UP
Serie Sigma Serie 4 UP
Ritz­sys­tem UP-Zugritzsystem
Ma­xi­ma­le Schnitt­län­ge 103 cm
Ma­xi­ma­les Dia­go­nal­maß 72,8 × 72,8 cm
Ma­te­ri­al­stär­ke 0–17 mm
Ma­xi­ma­le Brech­kraft 1.050 kg
Schneid­rad Ø 12 mm, von der Bedienseite sicht­bar
Schlit­ten­füh­rung Drei zweireihige Ku­gel­la­ger
Brech­fuß 100 mm breit, mit aus­tausch­ba­rem Schutz

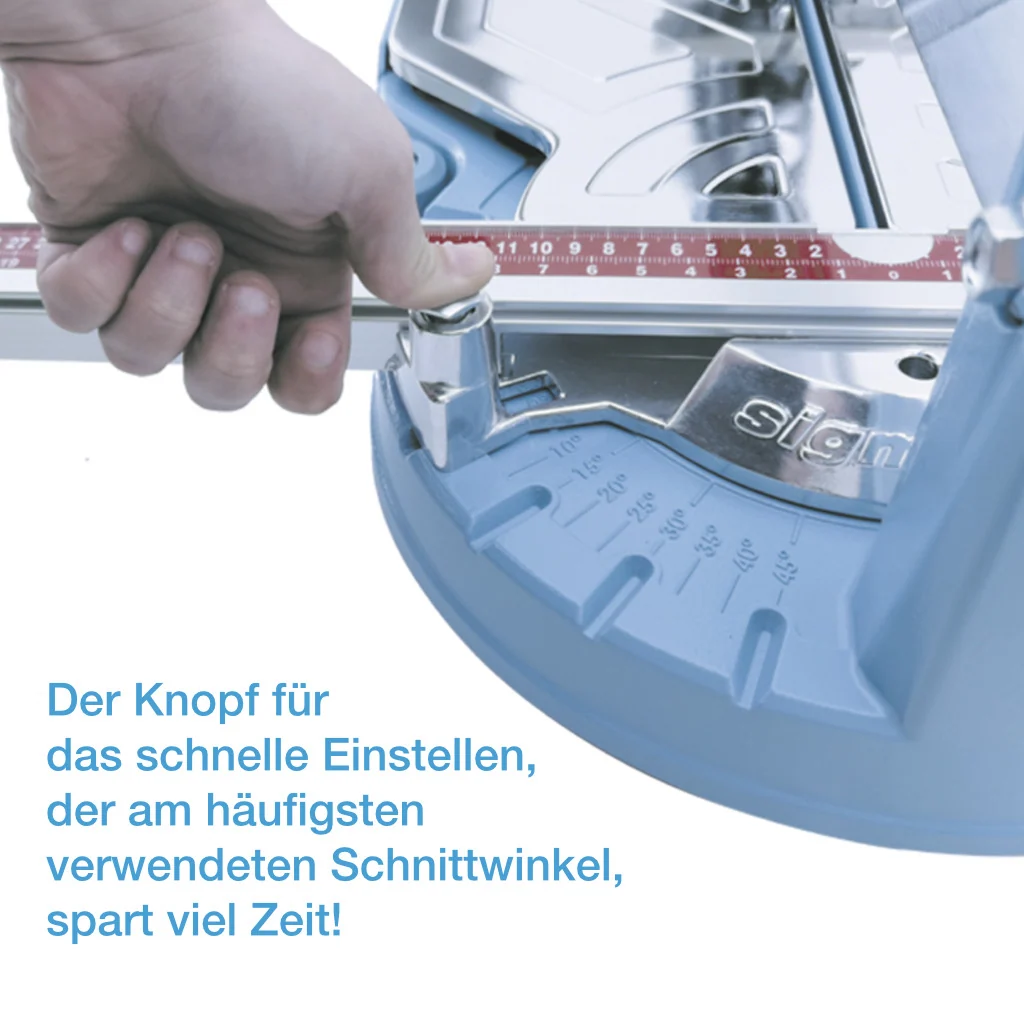

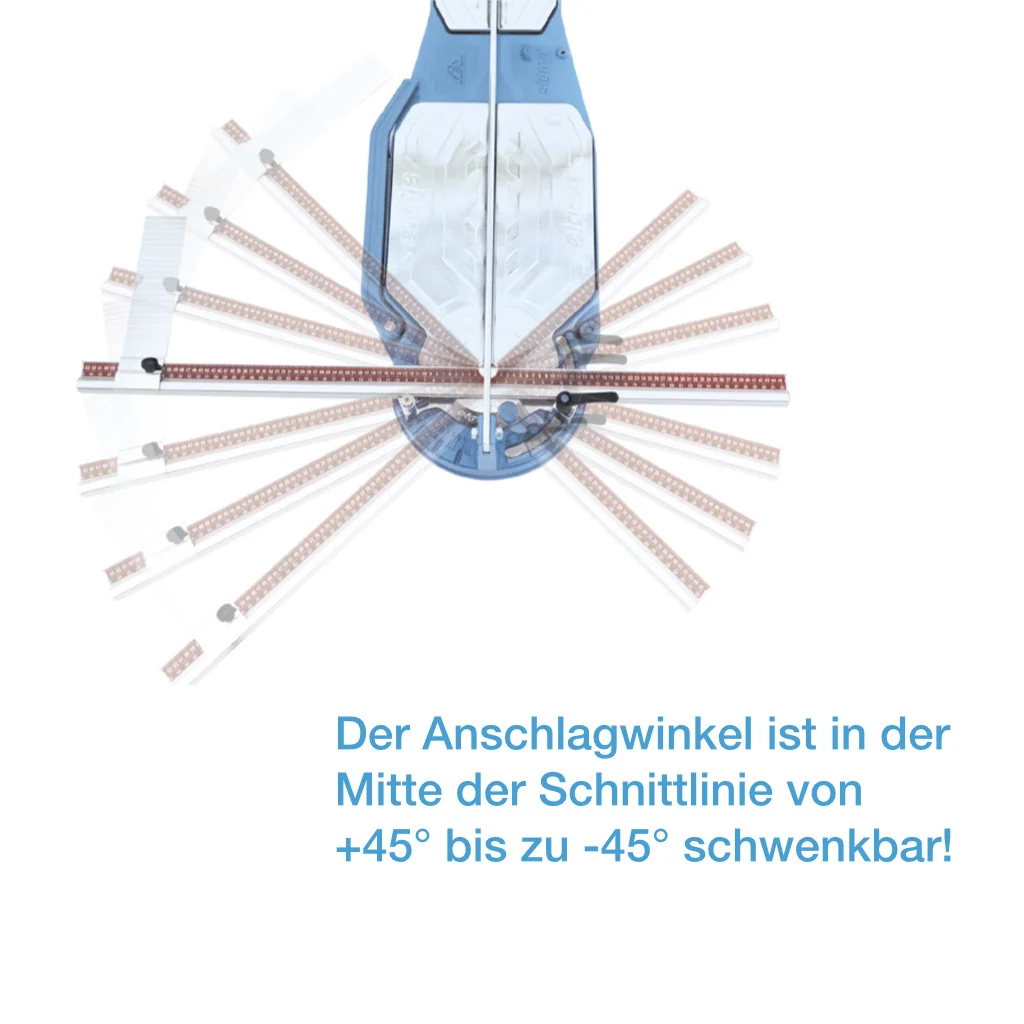

Win­kel­an­schlag Stu­fen­los von −45° bis +45° ein­stell­bar
Flie­sen­auf­la­gen Ge­fe­der­te Me­tall­auf­la­gen
Gerätemaße Ca. 133 × 46 × 28 cm
Gewicht 14,5 kg
Ar­ti­kel­num­mer FA10560

Lie­fer­um­fang

  • 1 × Sigma 4DU UP Flie­sen­schnei­der
  • 1 × 12-mm-Schneid­rad
  • 1 × schwenkbarer Mess- und Win­kel­an­schlag
Sigma Ga­ran­tie auf fünf Jahre ver­län­gern
Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers.

Häufige Fragen zum Sigma 4DU UP

Welche Flie­sen­grö­ße kann mit dem Sigma 4DU UP ge­schnit­ten werden?
Gerade Schnit­te sind bis 103 cm möglich. Bei qua­dra­ti­schen Fliesen beträgt das ma­xi­ma­le Dia­go­nal­maß 72,8 × 72,8 cm.
Was be­deu­tet UP-Zugritzsystem?
Beim UP-System wird der angehobene Schneid­he­bel zum An­rit­zen der Fliese zum An­wen­der gezogen. Das Schneid­rad bleibt dabei von der Bedienseite aus sicht­bar.
Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden?
Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung ist beim UP-System nicht er­for­der­lich. Die maximal brechbare Ma­te­ri­al­stär­ke beträgt 17 mm.
Kann der Sigma 4DU UP Fein­stein­zeug schnei­den?
Der Flie­sen­schnei­der ist für ke­ra­mi­sche Fliesen und Fein­stein­zeug aus­ge­legt. Die tat­säch­li­che Schneidbarkeit hängt von Stärke, Härte, innerer Span­nung und Ober­flä­chen­struk­tur der je­wei­li­gen Fliese ab.
Kann der Mess­win­kel ver­län­gert werden?
Ja. Die separat er­hält­li­che Sigma-Ver­län­ge­rung 17A er­wei­tert den Mess­win­kel um 50 cm und kann rechts oder links be­fes­tigt werden.
Gibt es eine pas­sen­de Trans­port­ta­sche?
Ja. Sigma weist die ge­pols­ter­te Trans­port­ta­sche 43D2 mit Rollen aus­drück­lich für den 4DU aus. Sie ist separat er­hält­lich.
Ist das LVT/SPC-Kit 64S mit dem Sigma 4DU UP kom­pa­ti­bel?
Nein. Der LVT/SPC-Schneid­satz 64S ist aus­schließ­lich für Flie­sen­schnei­der der Sigma Serie 4 mit NEX-Griff vor­ge­se­hen.
Wie erhält man die fünf­jäh­ri­ge Sigma-Ga­ran­tie?
Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers.
Fazit: Prä­zi­ser UP-Flie­sen­schnei­der für große Flie­sen­for­ma­te
Der Sigma 4DU UP ver­bin­det 103 cm Schnitt­län­ge mit einem komfortablen Zugritzsystem, hoher Brech­kraft und prä­zi­ser Ku­gel­la­ger­füh­rung. Das sicht­ba­re 12-mm-Schneid­rad, der breite Brech­fuß und die umfangreichen Er­wei­te­rungs­mög­lich­kei­ten machen ihn zu einer leis­tungs­star­ken Wahl für pro­fes­sio­nel­le Flie­sen­le­ger und an­spruchs­vol­le Ar­bei­ten mit großen Flie­sen­for­ma­ten.

Allgemeine Sicherheitshinweise

Ihre Sicherheit hat für uns oberste Priorität. Bitte beachten Sie die folgenden allgemeinen Sicherheitshinweise bei der Verwendung des abgebildeten Produktes. Diese Hinweise dienen dazu, die sichere Nutzung sicherzustellen und Risiken zu minimieren.

1. Bestimmungsgemäße Verwendung:
Verwenden Sie das Produkt ausschließlich gemäß den Anweisungen des Herstellers und für den vorgesehenen Zweck. Eine unsachgemäße Nutzung kann zu Schäden, Verletzungen oder Gefährdungen führen. Achten Sie insbesondere darauf, ob das Produkt für den gewerblichen oder privaten Einsatz vorgesehen ist.

2. Zugänglichkeit für Kinder und Haustiere:
Bewahren Sie das Produkt außerhalb der Reichweite von Kindern und Haustieren auf, sofern nicht ausdrücklich anders angegeben. Produkte können Kleinteile, chemische Substanzen oder andere Materialien enthalten, die gesundheitsschädlich sein können, oder scharfe Kanten und bewegliche Teile haben, die Verletzungen verursachen können.

3. Bedienungsanleitung und Sicherheitsdatenblätter:
Lesen Sie vor der ersten Verwendung die vollständige Bedienungsanleitung und, falls vorhanden, das Sicherheitsdatenblatt. Diese finden Sie unter dem Reiter „Medien und Dokumente“. Sollten Sie die Dokumente nicht finden, wenden Sie sich bitte an den Kundenservice des Herstellers. Die Kontaktdaten sind unter dem Reiter „Hersteller“ verfügbar.

4. Montage und Installation:
Falls das Produkt eine Montage oder Installation erfordert, folgen Sie den spezifischen Anweisungen des Herstellers. Bei Unsicherheiten oder komplexen Installationen empfehlen wir, qualifiziertes Fachpersonal hinzuzuziehen. Unsachgemäße Installation kann zu Funktionsstörungen, Sicherheitsrisiken oder einer Verkürzung der Lebensdauer des Produkts führen.

5. Wartung und Überprüfung:
Überprüfen Sie das Produkt regelmäßig auf Verschleiß, Schäden und Funktionsfähigkeit. Verwenden Sie es nicht weiter, wenn Defekte festgestellt werden. Lassen Sie es bei Bedarf von qualifiziertem Fachpersonal reparieren oder ersetzen. Beachten Sie die in der Bedienungsanleitung angegebenen Wartungsintervalle.

6. Umweltbedingungen:
Nutzen und lagern Sie das Produkt nur unter den in der Bedienungsanleitung angegebenen Bedingungen, wie Temperatur, Feuchtigkeit, Belüftung und Umgebungsbedingungen. Unsachgemäße Lagerung oder Nutzung kann zu Funktionsstörungen, Sicherheitsrisiken oder Materialschäden führen. Vermeiden Sie den Kontakt mit Wasser oder Feuchtigkeit, wenn das Produkt nicht ausdrücklich dafür ausgelegt ist.

7. Schutzmaßnahmen:
Tragen Sie geeignete persönliche Schutzausrüstung (z. B. Handschuhe, Schutzbrille, Atemschutz), insbesondere bei der Arbeit mit Produkten, die mechanische, chemische, thermische oder elektrische Risiken bergen können. Beachten Sie die spezifischen Hinweise zur Schutzausrüstung in der Bedienungsanleitung oder im Sicherheitsdatenblatt.

8. Reinigung und Pflege:
Reinigen Sie das Produkt und genutzte Werkzeuge regelmäßig und gemäß den Anweisungen in der Bedienungsanleitung. Verwenden Sie nur geeignete Reinigungsmittel, um Schäden an Materialien oder Oberflächen zu vermeiden. Unsachgemäße Reinigung oder Vernachlässigung der Pflege kann die Funktionalität und Sicherheit beeinträchtigen.

9. Entsorgung:
Entsorgen Sie das Produkt umweltgerecht gemäß den lokalen Vorschriften. Beachten Sie dabei spezielle Regelungen für Batterien, Akkus, chemische Stoffe oder elektronische Komponenten. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung oder beim zuständigen Entsorgungsdienst.

10. Kundenservice:
Bei Fragen, Unsicherheiten oder technischen Problemen wenden Sie sich bitte an den Kundenservice des Herstellers. Die Kontaktdaten finden Sie unter dem Reiter „Hersteller“ auf dieser Seite. Bitte halten Sie die Modellnummer und Seriennummer des Produktes bereit.

Wichtiger Hinweis:
Diese allgemeinen Sicherheitshinweise ersetzen nicht die spezifischen Anweisungen des Herstellers. Bitte lesen und befolgen Sie stets die detaillierten Informationen in der Bedienungsanleitung, den Sicherheitsdatenblättern oder weiteren produktspezifischen Dokumenten. Im Zweifel haben die Herstellerangaben Vorrang.

Sigma

Via A.Gagliani 4

47814 Bellaria Igea Marina (RN) Italy

Telefon: +39 0541 330103

Fax: +39 0541 330103

Web: http://www.sigmaitalia.com

GUte Maschine

Gute Maschine. Kaufen mehr Serie 4UP

Karam El Hadid

8. August 2023

%
Sigma 4DN NEX Fliesenschneider 95 cm Schnittlänge
Sigma 4DN NEX Fliesenschneider 95 cm Schnittlänge
Sigma 4DN NEX Flie­sen­schnei­der 95 cm Schnitt­län­ge Kraft­voll, präzise und für große Flie­sen­for­ma­te aus­ge­legt: Der Sigma 4DN NEX Flie­sen­schnei­der kom­bi­niert 95 cm Schnitt­län­ge mit dem leis­tungs­star­ken Schub­ritz­sys­tem der Sigma Serie 4. Das ku­gel­ge­la­ger­te 16-mm-Schneid­rad, eine ma­xi­ma­le Brech­kraft von 1.200 kg und die präzise Schlit­ten­füh­rung er­mög­li­chen kon­trol­lier­te Schnit­te bei ke­ra­mi­schen Fliesen und Fein­stein­zeug. 95 cm max. Schnitt­län­ge 67,2 × 67,2 cm max. Dia­go­nal­maß bis 19 mm Ma­te­ri­al­stär­ke 1.200 kg Brech­kraft Sigma 4DN NEX: Profi-Flie­sen­schnei­der mit Schub­ritz­sys­tem Der Sigma 4DN NEX Flie­sen­schnei­der gehört zur Serie 4 des ita­lie­ni­schen Her­stel­lers Sigma. Das Modell ver­bin­det eine Schnitt­län­ge von 95 cm mit dem NEX-Schub­ritz­ver­fah­ren. Zum An­rit­zen wird der er­go­no­misch ge­form­te Schneid­he­bel vom An­wen­der nach vorn ge­scho­ben. Das Schneid­rad bleibt während der Ritz­be­we­gung von der Bedienseite aus gut sicht­bar. Nach dem An­rit­zen wird der Griff angehoben. Dabei dreht sich der Brech­fuß au­to­ma­tisch in die be­nö­tig­te Po­si­ti­on, sodass die Fliese an­schlie­ßend kon­trol­liert entlang der Ritz­li­nie ge­bro­chen werden kann. Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung an un­ter­schied­li­che Flie­sen­stär­ken ist beim NEX-System nicht er­for­der­lich. Mit 95 cm gerader Schnitt­län­ge und einem ma­xi­ma­len Dia­go­nal­maß von 67,2 × 67,2 cm eignet sich der Sigma 4DN NEX be­son­ders für größere Wand- und Bo­den­flie­sen. Kurz gesagt Fliese aus­rich­ten, NEX-Griff nach vorn schie­ben, Griff anheben und die an­ge­ritz­te Fliese kon­trol­liert brechen. Die Vor­tei­le des Sigma 4DN NEX ✓ NEX-Schub­ritz­sys­tem Zum An­rit­zen wird der Schneid­he­bel kon­trol­liert nach vorn ge­scho­ben. ✓ 1.200 kg Brech­kraft Leis­tungs­star­ke Brech­vor­rich­tung für an­spruchs­vol­le Fliesen. ✓ Sicht­ba­res 16-mm-Rad Ku­gel­ge­la­gert, doppelt ge­fe­dert und durch eine Metallschale ge­schützt. ✓ Keine Hö­hen­an­pas­sung Das NEX-System passt sich un­ter­schied­li­chen Flie­sen­stär­ken an. ✓ Präzise Ku­gel­la­ger­füh­rung Drei zweireihige Ku­gel­la­ger un­ter­stüt­zen eine dau­er­haft genaue Be­we­gung. ✓ 95 cm Schnitt­län­ge Aus­ge­legt für größere ke­ra­mi­sche Wand- und Bo­den­flie­sen. NEX-Schneid­he­bel für kraft­vol­les An­rit­zen Das NEX-System wurde für eine tiefe und kon­trol­lier­te Ritz­be­we­gung mit ge­rin­gem Kraft­auf­wand ent­wi­ckelt. Be­son­ders bei rauen, struk­tu­rier­ten, dicken oder großen Fliesen un­ter­stützt das Schub­ritz­ver­fah­ren eine gleich­mä­ßi­ge Führung des Schneidrades. Das ku­gel­ge­la­ger­te Schneid­rad besitzt einen Durch­mes­ser von 16 mm und ist von der Bedienseite aus sicht­bar. Seine dop­pel­te Fe­de­rung un­ter­stützt eine gedämpfte Ritz­be­we­gung auf struk­tu­rier­ten Ober­flä­chen. Eine rei­bungs­ar­me Metallschale schützt das Schneid­rad vor seit­li­chem Ver­schleiß. Der Gleitschlitten wird über drei zweireihige Ku­gel­la­ger geführt. Ein automatisches System hält den Schneid­he­bel angehoben und er­leich­tert dadurch das Ein­le­gen der Fliese. Beim Anheben des Griffes dreht sich der 120 mm breite Brech­fuß au­to­ma­tisch in die Brechposition. Fliesen in drei Schrit­ten schnei­den 01 Fliese aus­rich­ten Fliese auf­le­gen und das ge­wünsch­te Schnitt­maß am schwenk­ba­ren Mess­win­kel ein­stel­len. 02 Ober­flä­che an­rit­zen Den NEX-Griff mit gleich­mä­ßi­gem Druck nach vorn über die Fliese schie­ben. 03 Fliese brechen Griff anheben, Brech­fuß po­si­tio­nie­ren und die Fliese kon­trol­liert entlang der Ritz­li­nie brechen. Für welche Fliesen eignet sich der Sigma 4DN NEX? Mit seiner großen Schnitt­ka­pa­zi­tät eignet sich der Sigma 4DN NEX unter anderem für: gerade Schnit­te bis 95 cm, Dia­go­nal­schnit­te bis 67,2 × 67,2 cm, größere ke­ra­mi­sche Wand- und Bo­den­flie­sen, Fein­stein­zeug in­ner­halb der an­ge­ge­be­nen Ma­te­ri­al­stär­ke, lange Längs-, Winkel- und Se­ri­en­schnit­te, pro­fes­sio­nel­le Bau­stel­len und an­spruchs­vol­le Re­no­vie­rungs­ar­bei­ten. Hinweis zur Ma­te­ri­al­eig­nung Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur, innerer Span­nung und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Die Angabe von 19 mm be­zeich­net die maximal brechbare Ma­te­ri­al­stär­ke des Gerätes. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4DN NEX Der Sigma 4DN NEX kann mit ver­schie­de­nen Zu­be­hör­tei­len an un­ter­schied­li­che Schneid­auf­ga­ben an­ge­passt werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im se­ri­en­mä­ßi­gen Lie­fer­um­fang ent­hal­ten. Schnitt­li­ni­en­an­zei­ge 022V Beleuchtet die vorgesehene Ritz- und Schnitt­li­nie. Be­nö­tigt zwei separat er­hält­li­che AA-Batterien. Ma­gne­ti­sche Mo­sa­ik­mat­te 64B2 Rutsch­hem­men­de Ma­gnet­mat­te für das kon­trol­lier­te Schnei­den von Mosaik. Ver­län­ge­rung 17A 50 cm lange Ver­län­ge­rung für den Mess­win­kel, rechts oder links mon­tier­bar. Vorderer Mess­win­kel 90E5 Messhilfe für par­al­le­le Schnit­te langer und schma­ler Werk­stü­cke – be­son­ders prak­tisch ab 90 cm. Trans­port­ta­sche 43D2 Ge­pols­ter­te Canvas-Trans­port­ta­sche mit Rollen, von Sigma aus­drück­lich für den 4DN aus­ge­wie­sen. LVT/SPC-Schneid­satz 64S Nur für NEX-Modelle: zum An­rit­zen von LVT- und SPC-Ma­te­ri­al bis maximal 6 mm. Auf­la­gen­ver­brei­te­run­gen Zu­sätz­li­che seit­li­che Auf­la­ge­schen­kel für eine größere Auf­la­ge­flä­che bei breiten Fliesen. Par­al­lel­an­schlag 19N Zu­sätz­li­cher An­schlag für wie­der­keh­ren­de par­al­le­le Schnit­te und gleich­mä­ßi­ge Strei­fen. 16-mm-Er­satz­schneid­rad Pas­sen­des ku­gel­ge­la­ger­tes Er­satz­schneid­rad für den NEX-Schneid­he­bel. TIN-beschichtetes Schneid­rad Op­tio­na­les 16-mm-Schneid­rad mit ver­schleiß­ar­mer TIN-Be­schich­tung. Bitte be­ach­ten: Zubehör und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Vor dem Kauf sollte die Kom­pa­ti­bi­li­tät des je­wei­li­gen Zu­be­hör­ar­ti­kels mit dem Sigma 4DN NEX geprüft werden. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4DN NEX Serie Sigma Serie 4 NEX Ritz­sys­tem NEX-Schub­ritz­sys­tem Ma­xi­ma­le Schnitt­län­ge 95 cm Ma­xi­ma­les Dia­go­nal­maß 67,2 × 67,2 cm Ma­te­ri­al­stär­ke 0–19 mm Ma­xi­ma­le Brech­kraft 1.200 kg Schneid­rad Ø 16 mm, ku­gel­ge­la­gert und doppelt ge­fe­dert Schlit­ten­füh­rung Drei zweireihige Ku­gel­la­ger Brech­fuß 120 mm, au­to­ma­tisch drehend Win­kel­an­schlag Stu­fen­los von −45° bis +45° ein­stell­bar Flie­sen­auf­la­gen Ge­fe­der­te Me­tall­auf­la­gen Gerätemaße 133 × 46 × 28 cm Gewicht 14,8 kg Ar­ti­kel­num­mer FA10555 Lie­fer­um­fang 1 × Sigma 4DN NEX Flie­sen­schnei­der 1 × ku­gel­ge­la­ger­tes 16-mm-Schneid­rad 1 × schwenkbarer Mess- und Win­kel­an­schlag Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4DN NEX Welche Flie­sen­grö­ße kann mit dem Sigma 4DN NEX ge­schnit­ten werden? Gerade Schnit­te sind bis 95 cm möglich. Bei qua­dra­ti­schen Fliesen beträgt das ma­xi­ma­le Dia­go­nal­maß 67,2 × 67,2 cm. Was be­deu­tet NEX-Schub­ritz­sys­tem? Beim NEX-System wird der Schneid­he­bel zum An­rit­zen nach vorn ge­scho­ben. Das Schneid­rad bleibt dabei von der Bedienseite aus sicht­bar. Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden? Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung ist beim NEX-System nicht er­for­der­lich. Die maximal brechbare Ma­te­ri­al­stär­ke beträgt 19 mm. Kann der Sigma 4DN NEX Fein­stein­zeug schnei­den? Der Flie­sen­schnei­der ist für ke­ra­mi­sche Fliesen und Fein­stein­zeug aus­ge­legt. Die tat­säch­li­che Schneidbarkeit hängt von Stärke, Härte, innerer Span­nung und Ober­flä­chen­struk­tur der je­wei­li­gen Fliese ab. Kann der Mess­win­kel ver­län­gert werden? Ja. Die separat er­hält­li­che Sigma-Ver­län­ge­rung 17A er­wei­tert den Mess­win­kel um 50 cm und kann rechts oder links be­fes­tigt werden. Gibt es eine pas­sen­de Trans­port­ta­sche? Ja. Sigma weist die ge­pols­ter­te Trans­port­ta­sche 43D2 mit Rollen aus­drück­lich für den 4DN aus. Sie ist separat er­hält­lich. Ist das LVT/SPC-Kit 64S mit dem Sigma 4DN NEX kom­pa­ti­bel? Ja. Der op­tio­na­le Schneid­satz 64S ist spe­zi­ell für die NEX-Modelle der Sigma Serie 4 vor­ge­se­hen und eignet sich für LVT- und SPC-Ma­te­ri­al bis maximal 6 mm Stärke. Wie erhält man die fünf­jäh­ri­ge Sigma-Ga­ran­tie? Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Fazit: Kraftvoller NEX-Flie­sen­schnei­der für größere Formate Der Sigma 4DN NEX ver­bin­det 95 cm Schnitt­län­ge mit hoher Brech­kraft, prä­zi­ser Ku­gel­la­ger­füh­rung und einem komfortablen Schub­ritz­sys­tem. Das sicht­ba­re 16-mm-Schneid­rad, der au­to­ma­tisch dre­hen­de Brech­fuß und die zahlreichen Er­wei­te­rungs­mög­lich­kei­ten machen ihn zu einer leis­tungs­star­ken Wahl für pro­fes­sio­nel­le Flie­sen­le­ger und an­spruchs­vol­le Ar­bei­ten mit grö­ße­ren Flie­sen­for­ma­ten.

529,90 €

% 579,00 € (8.48% gespart)
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten

Lieferzeit: 1-3 Werktage

package Icon
Artikel-Nr.: FA10555

Unseren kostenlosen Fliesen Alfers Newsletter abonnieren und die ersten 250 Alfi-Coins abstauben.

Bitte akzeptieren Sie unsere Datenschutzbestimmungen.
Bitte geben Sie eine gültige E-Mail-Adresse ein. Sie haben sich bereits mit dieser E-Mail-Adresse zum Newsletter angemeldet.

Vielen Dank, ab jetzt bleibst du immer bestens informiert!
