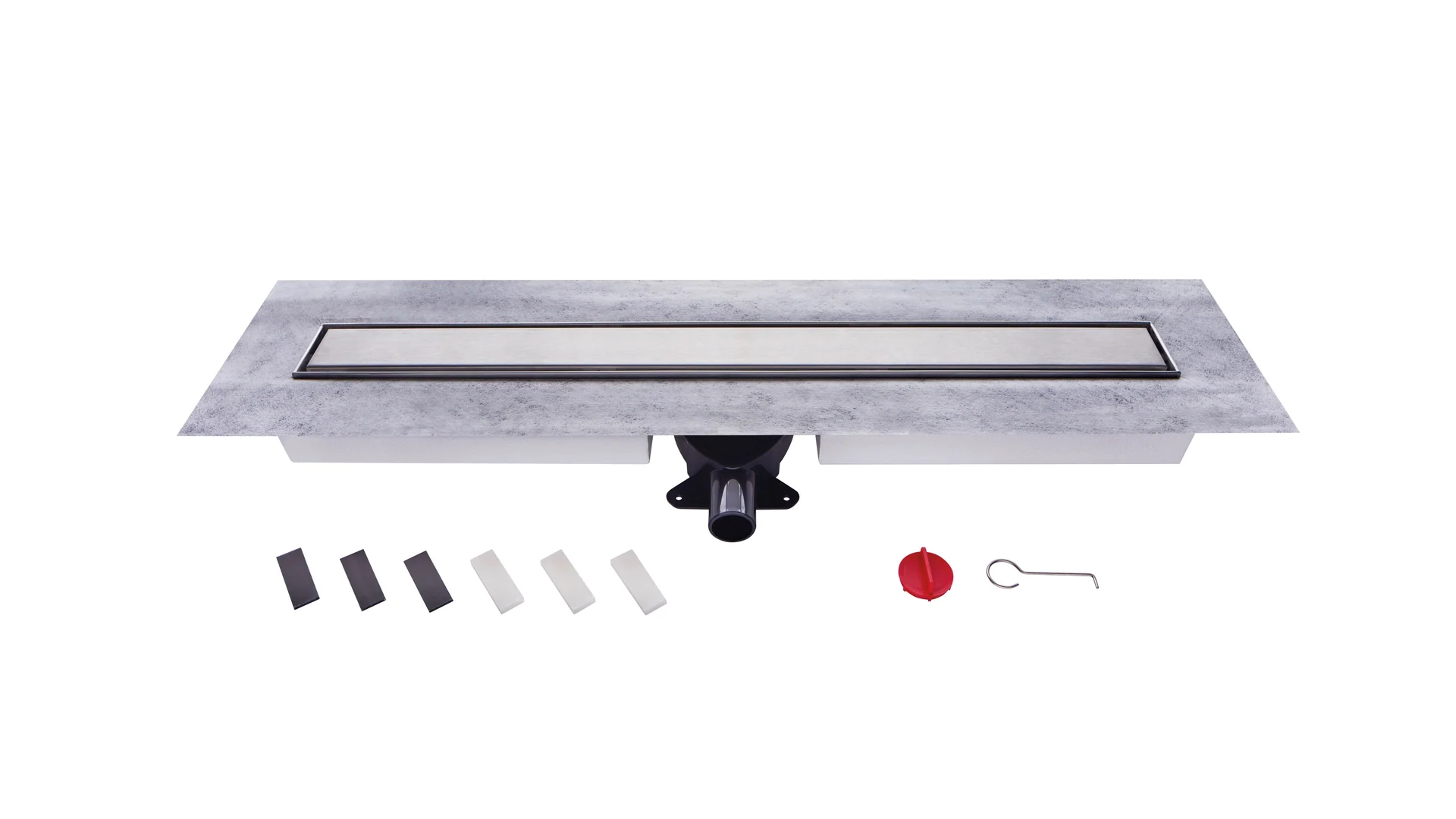

Duschrinne FD-Line Komplett-Set Edel­stahl – 60 bis 120 cmEin­bau­fer­ti­ges Komplett-Set mit vormontierter Ab­dich­tung, in sechs Sichtbreiten von 60 bis 120 cm. Der Rinnenkörper ist hö­hen­ver­stell­bar, der Rost wendbar, und der waa­ge­rech­te Ablauf DN 40 mit nur 28 mm Sperr­was­ser­hö­he macht das Set aus­drück­lich für Sanierungen mit ge­rin­ger Auf­bau­hö­he ge­eig­net.60 – 120 cmsechs Sichtbreiten28 mmSperr­was­ser­hö­he33 l/minAb­lauf­leis­tungWarum die Auf­bau­hö­he bei einer Sanierung alles ent­schei­detIn einem Neubau lässt sich der Estrichaufbau um eine bodengleiche Dusche herumplanen. In einer Sanierung ist die vor­han­de­ne Rohdecke gesetzt, und dar­un­ter passt nichts mehr. Genau hier schei­tern viele Umbauten: Ein kon­ven­tio­nel­ler Ablauf mit senkrechtem Abgang und 50 mm Sperrwasser braucht Bauhöhe, die schlicht nicht da ist.Dieses Set setzt an beiden Stellen an. Der Ablauf geht waa­ge­recht ab statt nach unten, und die Sperr­was­ser­hö­he beträgt 28 mm statt der sonst üb­li­chen 50 mm. Beides zu­sam­men senkt die er­for­der­li­che Auf­bau­hö­he deut­lich. Das Sperrwasser ist dabei der Ge­ruchs­ver­schluss: die Wassersäule im Siphon, die Kanalgase zurückhält. 28 mm sind weniger Reserve gegen Austrocknen – in einer täglich genutzten Dusche kein Thema, in einem selten benutzten Gästebad sollte man den Ablauf ge­le­gent­lich bewusst spülen.Der wendbare Rost – zwei Optiken in einem BauteilDer Rost lässt sich in zwei Rich­tun­gen ein­le­gen. In der einen Lage ist er eine Fliesenmulde: Ein Stück Ihres eigenen Belags wird eingefliest, und die Rinne ver­schwin­det fast voll­stän­dig im Boden – sicht­bar bleibt nur ein schma­ler Schlitz ringsum. Um­ge­dreht liegt eine ge­schlos­se­ne, gebürstete be­zie­hungs­wei­se ge­schlif­fe­ne Edel­stahl-Abdeckung oben, die als bewusstes Designelement wirkt. Die Ent­schei­dung fällt damit erst auf der Bau­stel­le und ist später umkehrbar.Für die Fliesenmulde nennt der Her­stel­ler eine Flie­sen­stär­ke von 6 bis 18 mm. Das deckt prak­tisch alle üb­li­chen Wand- und Bo­den­for­ma­te ab; bei sehr dünnen Groß­for­mat­plat­ten oder bei starkem Na­tur­stein lohnt vorher der Blick aufs Maß.Dop­pel­te Ent­wäs­se­rungs­ebe­ne – und warum das kein Marketingwort istDas Set kommt mit vormontierter Dicht­manschette und bildet damit eine doppelte Ent­wäs­se­rungs­ebe­ne. Gemeint ist: Wasser, das durch Fugen und Belag bis auf die Verbund­abdichtung sickert – und das tut es immer, weil weder Fliese noch Fuge dicht sind – wird auf dieser zweiten Ebene gefasst und in die Rinne geführt, statt in der Kon­struk­ti­on zu bleiben. Eine Rinne ohne diesen An­schluss entwässert nur die Ober­flä­che und lässt die Feuchte in der Ab­dich­tungs­ebe­ne stehen. Dass die Manschette hier bereits vor­mon­tiert ist, nimmt der Bau­stel­le den fehler­anfälligsten Ar­beits­schritt ab.Die sechs Sichtbreiten60 cmfür schmale Duschen und Nischen; die kleins­te Aus­füh­rung70 cmZwischenmaß für Kabinen um 80 bis 90 cm Breite80 cmpassend zur klas­si­schen 80er- und 90er-Duschfläche90 cmfür 90er- und 100er-Duschen, die häu­figs­te Wahl100 cmfür breite Duschen und Walk-in-Lö­sun­gen120 cmdie längste Aus­füh­rung, für groß­zü­gi­ge Walk-in-DuschenDie Sichtbreite ist das sicht­ba­re Maß der Rinne, nicht die Duschbreite. Als An­halts­punkt: Die Rinne sollte deut­lich schma­ler sein als die Duschfläche, damit sie an beiden Enden im Flie­sen­bild endet und nicht auf die Wand stößt. Die Rinnenbreite selbst beträgt 77 mm.Tech­ni­sche DatenAus­füh­rungein­bau­fer­ti­ges Komplett-Set FD-Line mit vormontierter Ab­dich­tungSichtbreiten60, 70, 80, 90, 100 und 120 cmRinnenbreite77 mmRinnenkörperhö­hen­ver­stell­barRostwendbar – Fliesenmulde oder ge­schlos­se­ne Edel­stahl-AbdeckungFlie­sen­stär­ke6 bis 18 mmAblaufDN 40, waa­ge­rechtSperr­was­ser­hö­he28 mmAb­lauf­leis­tung33 l/minAb­dich­tungdoppelte Ent­wäs­se­rungs­ebe­ne durch vormontierte Dicht­manschetteWerk­stoffEdel­stahl, gebürstet/ge­schlif­fenReichen 33 l/min Ab­lauf­leis­tung?Für eine normale Dusche ja. Übliche Handbrausen und Kopfbrausen liegen bei rund 8 bis 15 l/min, Regenduschen mit großem Kopf können mehr abgeben. Kri­tisch wird es erst bei meh­re­ren gleich­zei­tig laufenden Auslässen – wenn Sie eine Kopfbrause plus Seitendüsen planen, rechnen Sie die Summe zu­sam­men und spre­chen Sie uns an.Was be­deu­tet DN 40 waa­ge­recht für meine Sanierung?DN 40 ist die Nennweite des An­schluss­rohrs, waa­ge­recht die Ab­gangs­rich­tung. Weil das Rohr seit­lich statt nach unten geht, kommt die Rinne mit deut­lich weniger Bauhöhe aus – das ist der Grund, warum das Set für Sanierungen mit ge­rin­ger Auf­bau­hö­he emp­foh­len wird. Prüfen Sie, ob Ihre vor­han­de­ne Ab­was­ser­lei­tung eben­falls DN 40 ist oder ob ein Übergang nötig wird.Kann ich später von Fliesenmulde auf Edel­stahl wech­seln?Grundsätzlich ja, denn es ist der­sel­be Rost, nur gewendet. Praktisch hängt es daran, ob die eingeflieste Seite noch intakt ist und ob die Auf­bau­hö­he zur anderen Lage passt – bei einer ein­ge­leg­ten Fliese ver­än­dert sich die Gesamthöhe. Wer sich die Option offenhalten will, bespricht das beim Einbau mit dem Flie­sen­le­ger.Brauche ich zu­sätz­lich Dichtband?Die Dicht­manschette der Rinne ist vor­mon­tiert. Der An­schluss an die Verbund­abdichtung der Fläche und die Ecken des Duschbereichs brau­chen wei­ter­hin die üb­li­chen Formteile – dafür ist unser Dichtband-Sor­ti­ment gedacht. Die Flächen­abdichtung selbst über­nimmt bei­spiels­wei­se die OTTOFLEX Flüssigfolie.Kurz gesagtEin­bau­fer­ti­ges Duschrinnen-Set FD-Line in sechs Sichtbreiten von 60 bis 120 cm, mit wendbarem Rost für Fliesenmulde oder Edelstahl­optik, vormontierter Dicht­manschette und dop­pel­ter Ent­wäs­se­rungs­ebe­ne. Der waa­ge­rech­te DN-40-Ablauf mit 28 mm Sperrwasser macht es zur Lösung für Sanierungen mit ge­rin­ger Auf­bau­hö­he. Nennen Sie uns Duschmaß und Auf­bau­hö­he, dann prüfen wir die Sichtbreite mit Ihnen.OTTOFLEX Flüssigfolie (7, 12 & 20 kg)OTTOFLEX Flüssigfolie für die Verbund­abdichtung der Fläche.Dichtband 50 m für Bad und Dusche / Dichtband­ecken / Dicht­manschettenDichtband, Ecken und Manschetten für die An­schlüs­se.Wandnische aus Edel­stahl / Dusch­ni­scheEdel­stahl-Wandnische passend zur bodengleichen Dusche.OTTOSEAL S100 - Premium SilikonOTTOSEAL S 100 für die An­schluss­fu­gen.
