HAGO

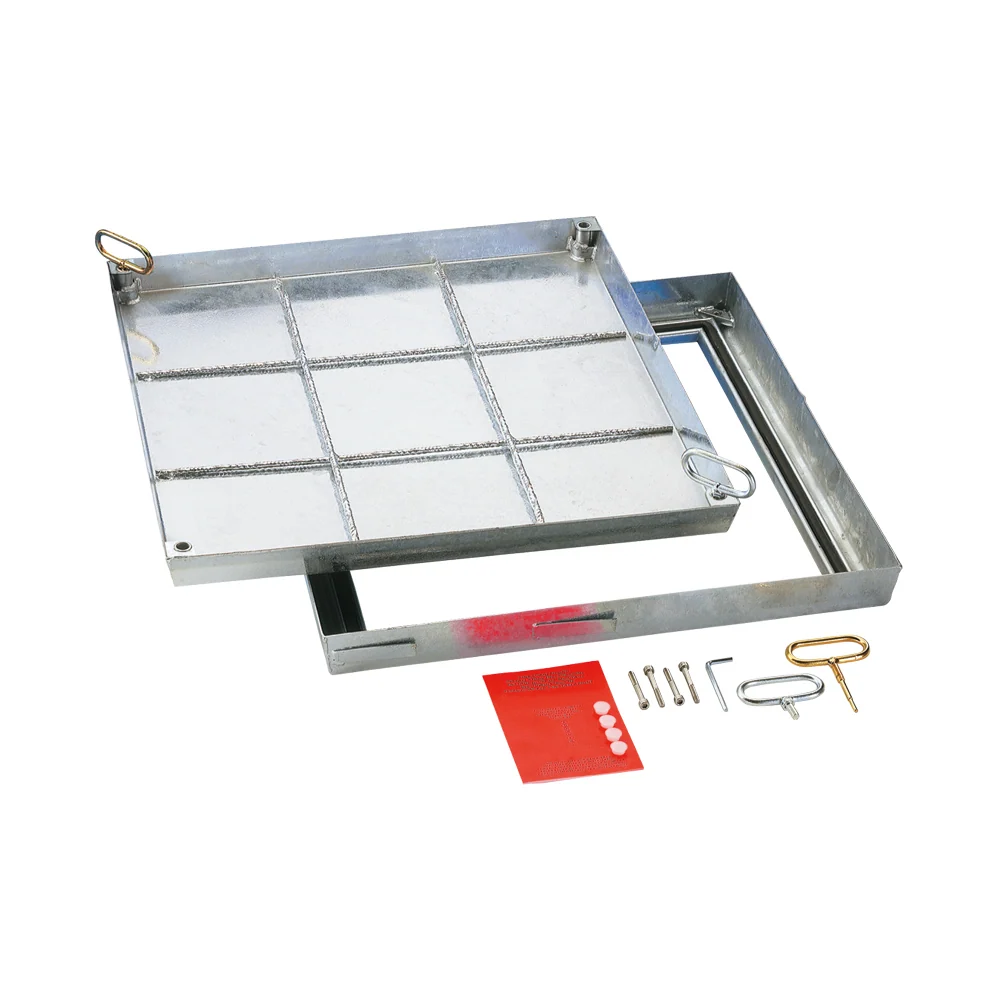

HAGO Schacht­ab­de­ckung Edel­stahl Serie BVE – begehbar, 125 kN, 11 FormateGeruchs- und wasserdichte Schacht­ab­de­ckung aus Edel­stahl V2A (1.4301), nach dem Schweißen im Vollbad gebeizt. Belastbar mit 125 kN Prüfkraft nach EN 124, Einbauhöhe 7,5 cm, freie Höhe für den Belag bis 34 mm. Durch die ko­ni­sche Bau­wei­se be­son­ders öff­nungs­freund­lich und im ein­ge­bau­ten Zustand prak­tisch unsichtbar.125 kNPrüfkraft EN 1247,5 cmEinbauhöhebis 34 mmfür den BelagTraglast: die erste Frage, nicht die letzteEN 124: 15 kN und 125 kN sind zwei völlig ver­schie­de­ne KlassenDie Prüfkraft nach EN 124 ist das wich­tigs­te Aus­wahl­kri­te­ri­um und wird am häu­figs­ten über­se­hen. 15 kN ent­spricht der Klasse A 15 und deckt Flächen ab, die aus­schließ­lich von Fußgängern und Radfahrern genutzt werden. 125 kN ent­spricht der Klasse B 125 und ist für Gehwege, Fuß­gän­ger­zo­nen und Pkw-Parkflächen vor­ge­se­hen. Der Un­ter­schied ist nicht graduell, sondern grund­sätz­lich: Eine Abdeckung der Klasse A 15 darf nicht befahren werden, auch nicht ge­le­gent­lich und auch nicht langsam. Prüfen Sie deshalb zuerst, was auf der Fläche wirk­lich pas­siert – ein Kellerraum, in dem einmal im Jahr eine Sackkarre steht, ist etwas anderes als eine Hofeinfahrt.Der Vorzug der Edel­stahl­se­rie liegt in der Kor­ro­si­ons­be­stän­dig­keit und in der Ver­ar­bei­tung: V2A 1.4301, nach dem Schweißen im Vollbad gebeizt – das ent­fernt die Anlauffarben und die durch die Schweißhitze ver­än­der­te Randschicht, die sonst der bevorzugte Angriffspunkt für Korrosion wäre. Dazu kommt mit bis zu 34 mm die größte freie Be­lag­hö­he der vier Serien, was auch dicke Platten und Na­tur­stein zulässt. Mit 125 kN ist die Serie in Klasse B 125 eingestuft und damit auch für Pkw-befahrene Flächen vor­ge­se­hen.Formate und MaßeBestellmaß ist das lichte Schachtmaß, nicht die AußenkanteDas ist der klas­si­sche Fehlkauf bei Schacht­ab­de­ckun­gen. Das Format, das Sie hier aus­wäh­len, ist das lichte Schachtmaß – also die freie Öffnung des Schachts, den Sie ab­de­cken wollen. Die äußere Abmessung der Zarge ist rund 13,5 cm größer, weil die Zarge ringsum auf dem Schachtrand auf­liegt. Messen Sie also die lichte Öffnung und be­stel­len Sie danach – und prüfen Sie zu­sätz­lich, ob rings um den Schacht genug Platz für die Zarge ist. Die voll­stän­di­ge Zu­ord­nung von lichtem Maß zu Außenmaß und Gewicht finden Sie in der Tabelle weiter unten.Elf Formate von 20 x 20 bis 80 x 80 cm, jeweils als lichtes Schachtmaß. Die Tabelle nennt dazu die äußere Abmessung der Zarge und das Gewicht im unbefüllten Zustand – befüllt mit Estrich und Belag kommt je nach Format er­heb­lich mehr dazu, was für das spätere Öffnen re­le­vant ist.20 x 20 cmaußen 33,5 x 33,5 cm · 6 kg30 x 30 cmaußen 43,5 x 43,5 cm · 9 kg40 x 40 cmaußen 53,5 x 53,5 cm · 13 kg45 x 45 cmaußen 58,5 x 58,5 cm · 17 kg50 x 50 cmaußen 63,5 x 63,5 cm · 16 kg60 x 40 cmaußen 73,5 x 53,5 cm · 20 kg60 x 60 cmaußen 73,5 x 73,5 cm · 24 kg63,5 x 63,5 cmaußen 77,0 x 77,0 cm · 30 kg70 x 70 cmaußen 83,5 x 83,5 cm · 29 kg80 x 60 cmaußen 93,5 x 73,5 cm · 31 kg80 x 80 cmaußen 93,5 x 93,5 cm · 33 kgEinbau und ÖffnenGeöffnet wird mit dem Lift-off-System: Jeder Abdeckung liegt eine Gar­ni­tur Aus­he­be­schlüs­sel und eine genaue Ein­bau­an­lei­tung bei. Festsitzende Wannen werden mit dem goldenen Aus­he­be­schlüs­sel durch ein­fa­ches Eindrehen hochgeliftet – das ist der prak­ti­sche Punkt bei einer befüllten Wanne, die je nach Format und Belag er­heb­lich wiegt.Der Einbau muss fach­ge­recht nach der bei­lie­gen­den Ein­bau­an­lei­tung er­fol­gen. Bei den wasserdichten Typen ist auf der Bau­stel­le be­son­ders auf einen dichten An­schluss an der Zar­gen­au­ßen­sei­te zu achten sowie auf eine Befüllung der Wanne mit wasserdichtem Beton. Wird dieser An­schluss ver­nach­läs­sigt, ist die Abdeckung selbst dicht und die Fuge ringsum nicht – und dann war die In­ves­ti­ti­on in eine geruchs- und wasserdichte Aus­füh­rung vergebens.Tech­ni­sche DatenSerieHAGO BVE, Edel­stahlMa­te­ri­alEdel­stahl V2A Nr. 1.4301, nach dem Schweißen im Vollbad gebeiztBe­las­tung125 kN Prüfkraft nach EN 124 (Klasse B 125)Einbauhöhe7,5 cmFreie Höhe für Belagbis 34 mm (Fliesen, Platten, Parkett)Dich­tunggut che­mi­ka­lien­be­stän­di­ge Spe­zi­al­dich­tungEi­gen­schaf­tengeruchs- und was­ser­dicht, begehbar, zum Verfliesen ge­eig­netBe­weh­rungein­ge­baut, er­mög­licht Zement- oder Betonestrich in der WanneBau­wei­sekonisch, dadurch be­son­ders öff­nungs­freund­lichÖffnenLift-off-System, Aus­he­be­schlüs­sel liegen beiFormate11, von 20 x 20 bis 80 x 80 cmGewicht unbefüllt6 bis 33 kg je nach FormatDie vier HAGO-Serien im Ver­gleichBVE, Edel­stahl125 kN · Einbauhöhe 7,5 cm · Belag bis 34 mm · 11 FormateBVA, Alu­mi­ni­um125 kN · Einbauhöhe 7,7 cm · Belag bis ca. 30 mm · 11 FormateBVA-SL, Alu­mi­ni­um slim15 kN · Einbauhöhe 5,0 cm · Belag bis 14 mm · 11 FormateBV, Stahl feu­er­ver­zinkt125 kN · Einbauhöhe 7,5 cm · Belag bis 34 mm · 10 FormateAlle vier Serien sind geruchs- und was­ser­dicht, begehbar und zum Verfliesen ge­eig­net. Sie un­ter­schei­den sich in Werk­stoff, Traglast, Einbauhöhe und der freien Höhe, die für Ihren Belag zur Ver­fü­gung steht. Wenn Sie zwi­schen zwei Serien schwanken, ent­schei­den in der Praxis zwei Fragen: Wird die Fläche befahren, und wie viel Bauhöhe steht zur Ver­fü­gung.Lie­fer­zeit be­ach­tenDer Her­stel­ler weist für diese Serie auf eine teil­wei­se ver­län­ger­te Lie­fer­zeit von 10 bis 15 Werktagen hin. Planen Sie das ein, wenn die Abdeckung in einen laufenden Bauablauf gehört – ein offener Schacht hält die Estrich- und Flie­sen­ar­bei­ten auf. Fragen Sie uns nach dem ak­tu­el­len Stand, bevor Sie den Termin setzen.Warum ist die Abdeckung im ein­ge­bau­ten Zustand unsichtbar?Weil die Wanne mit Ihrem eigenen Belag gefüllt wird. Estrich oder Mörtel kommen in die bewehrte Wanne, darauf der Bodenbelag – im Er­geb­nis sieht man nur eine schmale umlaufende Fuge. Vor­aus­set­zung ist, dass die freie Höhe zum Belagsaufbau passt: Bei dieser Serie stehen bis zu 34 mm zur Ver­fü­gung.Edel­stahl oder feu­er­ver­zink­ter Stahl?Tech­nisch sind beide Serien mit 125 kN, 7,5 cm Einbauhöhe und 34 mm freier Be­lag­hö­he identisch. Der Un­ter­schied ist der Kor­ro­si­ons­schutz: Edel­stahl ist durch­ge­hend be­stän­dig, während die feu­er­ver­zink­te Stahl­aus­füh­rung ihren Schutz über die Zinkschicht bezieht. In dauerfeuchten Be­rei­chen, bei Chemikalien und überall dort, wo die Abdeckung sicht­bar bleibt, ist Edel­stahl die haltbarere Wahl.Kann ich in die Wanne Estrich ein­brin­gen?Ja, die Wanne ist bewehrt und laut Her­stel­ler für das Aufbringen von Zement- oder Betonestrich aus­ge­legt. Bei den wasserdichten Typen ist die Befüllung mit wasserdichtem Beton aus­drück­lich vor­ge­se­hen – das gehört zum dichten Aufbau dazu und ist keine Option.Kurz gesagtSchacht­ab­de­ckung aus Edel­stahl 1.4301 mit 125 kN nach EN 124, 7,5 cm Einbauhöhe und bis zu 34 mm freier Be­lag­hö­he, in elf For­ma­ten. Die kor­ro­sions­be­stän­digs­te der vier Serien und die mit der größten Belagreserve. Bestellmaß ist das lichte Schachtmaß – messen Sie die freie Öffnung.HAGO Schacht­ab­de­ckung Alu­mi­ni­um (Serie BVA) BEGEHBARAlu­mi­ni­um BVA, gleiche Traglast, etwas ge­rin­ge­re Be­lag­hö­he.HAGO Schacht­ab­de­ckung Alu­mi­ni­um (Serie BVA-SL) BEGEHBARAlu­mi­ni­um BVA-SL, nur 5 cm Einbauhöhe – aber nur 15 kN.HAGO Schacht­ab­de­ckung Stahl (Serie BV) BEGEHBARStahl BV feu­er­ver­zinkt, technisch gleichwertig, andere Werkstoffgüte.Duschrinne Komplett-Set Edel­stahl 60 - 120 cmDuschrinne FD-Line für den Nass­be­reich.

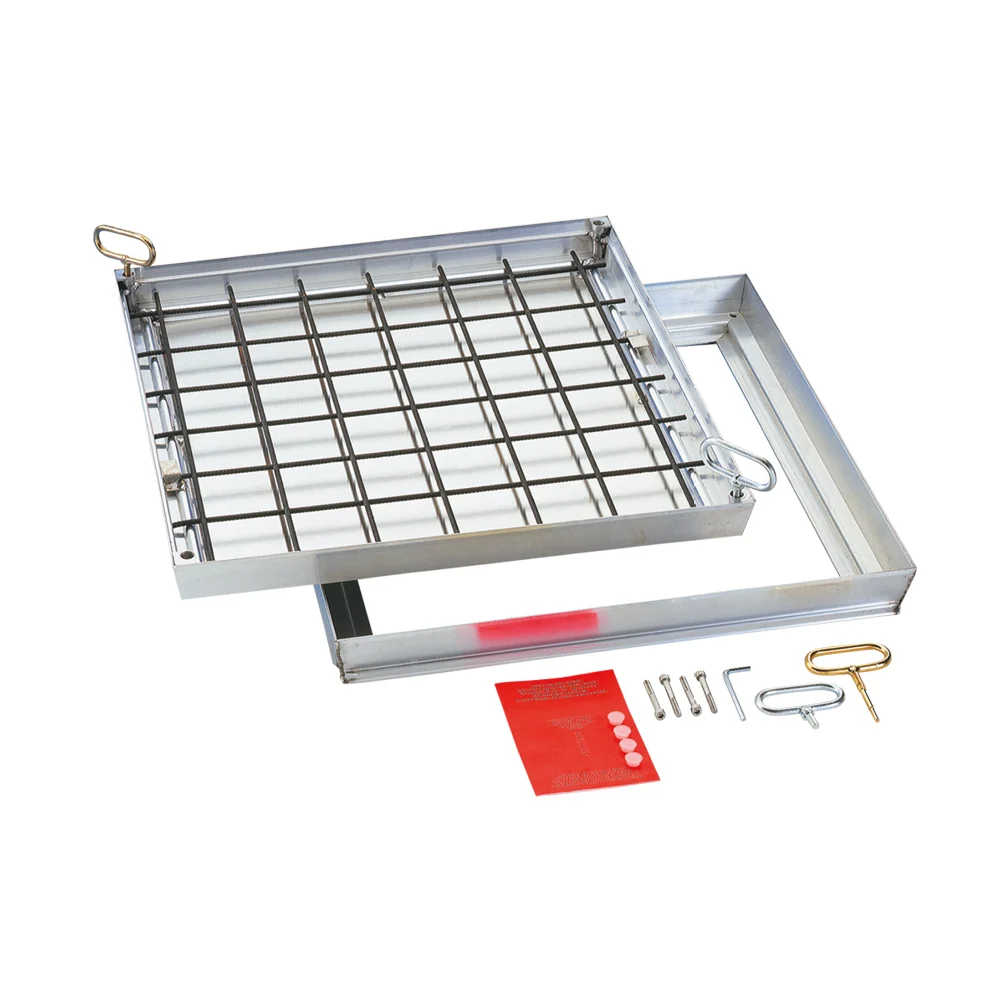

HAGO Schacht­ab­de­ckung Alu­mi­ni­um Serie BVA – begehbar, 125 kN, elegante OptikGeruchs- und wasserdichte Schacht­ab­de­ckung aus Alu­mi­ni­um-Strang­press­pro­fi­len mit Edel­stahl-Schrau­ben, 125 kN Prüfkraft nach EN 124. Einbauhöhe 7,7 cm, freie Höhe für den Belag bis ca. 30 mm. Der Her­stel­ler emp­fiehlt die Serie aus­drück­lich dort, wo eine elegante Optik entscheidend ist und wo auf Kor­ro­si­ons­be­stän­dig­keit be­son­ders geachtet werden muss.125 kNPrüfkraft EN 1247,7 cmEinbauhöhebis 30 mmfür den BelagTraglast: die erste Frage, nicht die letzteEN 124: 15 kN und 125 kN sind zwei völlig ver­schie­de­ne KlassenDie Prüfkraft nach EN 124 ist das wich­tigs­te Aus­wahl­kri­te­ri­um und wird am häu­figs­ten über­se­hen. 15 kN ent­spricht der Klasse A 15 und deckt Flächen ab, die aus­schließ­lich von Fußgängern und Radfahrern genutzt werden. 125 kN ent­spricht der Klasse B 125 und ist für Gehwege, Fuß­gän­ger­zo­nen und Pkw-Parkflächen vor­ge­se­hen. Der Un­ter­schied ist nicht graduell, sondern grund­sätz­lich: Eine Abdeckung der Klasse A 15 darf nicht befahren werden, auch nicht ge­le­gent­lich und auch nicht langsam. Prüfen Sie deshalb zuerst, was auf der Fläche wirk­lich pas­siert – ein Kellerraum, in dem einmal im Jahr eine Sackkarre steht, ist etwas anderes als eine Hofeinfahrt.Zwei Punkte hebt der Her­stel­ler bei dieser Serie hervor. Erstens die sta­bi­len Eckverbinder: Sie geben der Zarge eine sehr große Stei­fig­keit und er­leich­tern damit das Ver­le­gen von Fliesen und ke­ra­mi­schen Belägen – eine verwundene Zarge macht beim Einfliesen Ärger, weil der Belag nicht mehr in der Ebene liegt. Zweitens die Emp­feh­lung für Be­rei­che, in denen Bodenbeläge noch ge­schlif­fen werden und in denen es auf Kor­ro­si­ons­be­stän­dig­keit ankommt. Die Serie ist als öff­nungs­freund­li­che Kon­struk­ti­on be­schrie­ben.Formate und MaßeBestellmaß ist das lichte Schachtmaß, nicht die AußenkanteDas ist der klas­si­sche Fehlkauf bei Schacht­ab­de­ckun­gen. Das Format, das Sie hier aus­wäh­len, ist das lichte Schachtmaß – also die freie Öffnung des Schachts, den Sie ab­de­cken wollen. Die äußere Abmessung der Zarge ist rund 13,5 cm größer, weil die Zarge ringsum auf dem Schachtrand auf­liegt. Messen Sie also die lichte Öffnung und be­stel­len Sie danach – und prüfen Sie zu­sätz­lich, ob rings um den Schacht genug Platz für die Zarge ist. Die voll­stän­di­ge Zu­ord­nung von lichtem Maß zu Außenmaß und Gewicht finden Sie in der Tabelle weiter unten.Elf Formate von 20 x 20 bis 80 x 80 cm als lichtes Schachtmaß. Die Zu­ord­nung zur äußeren Abmessung ent­spricht der Systematik der Bau­rei­he: Die Zarge trägt ringsum rund 13,5 cm auf. Die Werte in der Tabelle sind Richt­wer­te der Bau­rei­he; für eine milli­meter­genaue Planung fragen Sie uns bitte nach dem Da­ten­blatt der kon­kre­ten Größe.20 x 20 cmaußen 33,5 x 33,5 cm · 6 kg30 x 30 cmaußen 43,5 x 43,5 cm · 9 kg40 x 40 cmaußen 53,5 x 53,5 cm · 13 kg45 x 45 cmaußen 58,5 x 58,5 cm · 17 kg50 x 50 cmaußen 63,5 x 63,5 cm · 16 kg60 x 40 cmaußen 73,5 x 53,5 cm · 20 kg60 x 60 cmaußen 73,5 x 73,5 cm · 24 kg63,5 x 63,5 cmaußen 77,0 x 77,0 cm · 30 kg70 x 70 cmaußen 83,5 x 83,5 cm · 29 kg80 x 60 cmaußen 93,5 x 73,5 cm · 31 kg80 x 80 cmaußen 93,5 x 93,5 cm · 33 kgEinbau und ÖffnenGeöffnet wird mit dem Lift-off-System: Jeder Abdeckung liegt eine Gar­ni­tur Aus­he­be­schlüs­sel und eine genaue Ein­bau­an­lei­tung bei. Festsitzende Wannen werden mit dem goldenen Aus­he­be­schlüs­sel durch ein­fa­ches Eindrehen hochgeliftet – das ist der prak­ti­sche Punkt bei einer befüllten Wanne, die je nach Format und Belag er­heb­lich wiegt.Der Einbau muss fach­ge­recht nach der bei­lie­gen­den Ein­bau­an­lei­tung er­fol­gen. Bei den wasserdichten Typen ist auf der Bau­stel­le be­son­ders auf einen dichten An­schluss an der Zar­gen­au­ßen­sei­te zu achten sowie auf eine Befüllung der Wanne mit wasserdichtem Beton. Wird dieser An­schluss ver­nach­läs­sigt, ist die Abdeckung selbst dicht und die Fuge ringsum nicht – und dann war die In­ves­ti­ti­on in eine geruchs- und wasserdichte Aus­füh­rung vergebens.Tech­ni­sche DatenSerieHAGO BVA, Alu­mi­ni­umMa­te­ri­alZarge und Wanne aus Alu­mi­ni­um-Strang­press­pro­fi­len, Edel­stahl-Schrau­benBe­las­tung125 kN Prüfkraft nach EN 124 (Klasse B 125)Einbauhöhe7,7 cmFreie Höhe für Belagbis ca. 30 mm (Fliesen, Platten, Parkett)Dich­tunggut che­mi­ka­lien­be­stän­di­ge Spe­zi­al­dich­tungEi­gen­schaf­tengeruchs- und was­ser­dicht, begehbar, zum Verfliesen ge­eig­netBe­weh­rungeingespannte Rip­pen­tor­stahl­ar­mie­rung in der WanneKon­struk­ti­onstabile Eckverbinder für hohe Stei­fig­keitÖffnenLift-off-System, Aus­he­be­schlüs­sel liegen beiFormate11, von 20 x 20 bis 80 x 80 cmDie vier HAGO-Serien im Ver­gleichBVE, Edel­stahl125 kN · Einbauhöhe 7,5 cm · Belag bis 34 mm · 11 FormateBVA, Alu­mi­ni­um125 kN · Einbauhöhe 7,7 cm · Belag bis ca. 30 mm · 11 FormateBVA-SL, Alu­mi­ni­um slim15 kN · Einbauhöhe 5,0 cm · Belag bis 14 mm · 11 FormateBV, Stahl feu­er­ver­zinkt125 kN · Einbauhöhe 7,5 cm · Belag bis 34 mm · 10 FormateAlle vier Serien sind geruchs- und was­ser­dicht, begehbar und zum Verfliesen ge­eig­net. Sie un­ter­schei­den sich in Werk­stoff, Traglast, Einbauhöhe und der freien Höhe, die für Ihren Belag zur Ver­fü­gung steht. Wenn Sie zwi­schen zwei Serien schwanken, ent­schei­den in der Praxis zwei Fragen: Wird die Fläche befahren, und wie viel Bauhöhe steht zur Ver­fü­gung.BVA oder BVE aus Edel­stahl?Beide sind mit 125 kN eingestuft und liegen in der Einbauhöhe fast gleich (7,7 gegen 7,5 cm). Die Edel­stahl­se­rie BVE bietet mit 34 mm etwas mehr freie Be­lag­hö­he und ist bei Chemikalien und Dauerfeuchte die ro­bus­te­re Wahl. Die Alu­mi­ni­um­se­rie punktet mit der öff­nungs­freund­li­chen Kon­struk­ti­on und den Eckverbindern, die das Einfliesen er­leich­tern. Wo der Belag später ge­schlif­fen wird, nennt der Her­stel­ler aus­drück­lich diese Serie.Was bringt die Rip­pen­tor­stahl­ar­mie­rung?Sie ist in der Wanne eingespannt und ver­bin­det den ein­ge­brach­ten Estrich mit dem Bauteil. Ohne Be­weh­rung wäre eine 60 oder 80 cm große Estrichplatte in der Wanne bei Be­las­tung rissgefährdet – mit Be­weh­rung trägt sie und über­trägt die Last in die Zarge. Das ist die Vor­aus­set­zung dafür, dass die Abdeckung über­haupt in Klasse B 125 eingestuft werden kann.Kurz gesagtSchacht­ab­de­ckung aus Alu­mi­ni­um-Strang­press­pro­fi­len mit 125 kN nach EN 124, 7,7 cm Einbauhöhe und bis zu 30 mm freier Be­lag­hö­he. Öff­nungs­freund­lich kon­stru­iert, mit steifen Eckverbindern, die das Einfliesen er­leich­tern – die Emp­feh­lung des Her­stel­lers für Be­rei­che mit eleganter Optik und ge­schlif­fe­nen Belägen.HAGO Schacht­ab­de­ckung Edel­stahl (Serie BVE) BEGEHBAREdel­stahl BVE, mehr freie Be­lag­hö­he und höchste Kor­ro­si­ons­be­stän­dig­keit.HAGO Schacht­ab­de­ckung Alu­mi­ni­um (Serie BVA-SL) BEGEHBARAlu­mi­ni­um BVA-SL mit nur 5 cm Einbauhöhe – aber nur 15 kN.HAGO Schacht­ab­de­ckung Stahl (Serie BV) BEGEHBARStahl BV feu­er­ver­zinkt, die wirt­schaft­li­che Va­ri­an­te mit 125 kN.Duschrinne Komplett-Set Edel­stahl 60 - 120 cmDuschrinne FD-Line für den Nass­be­reich.

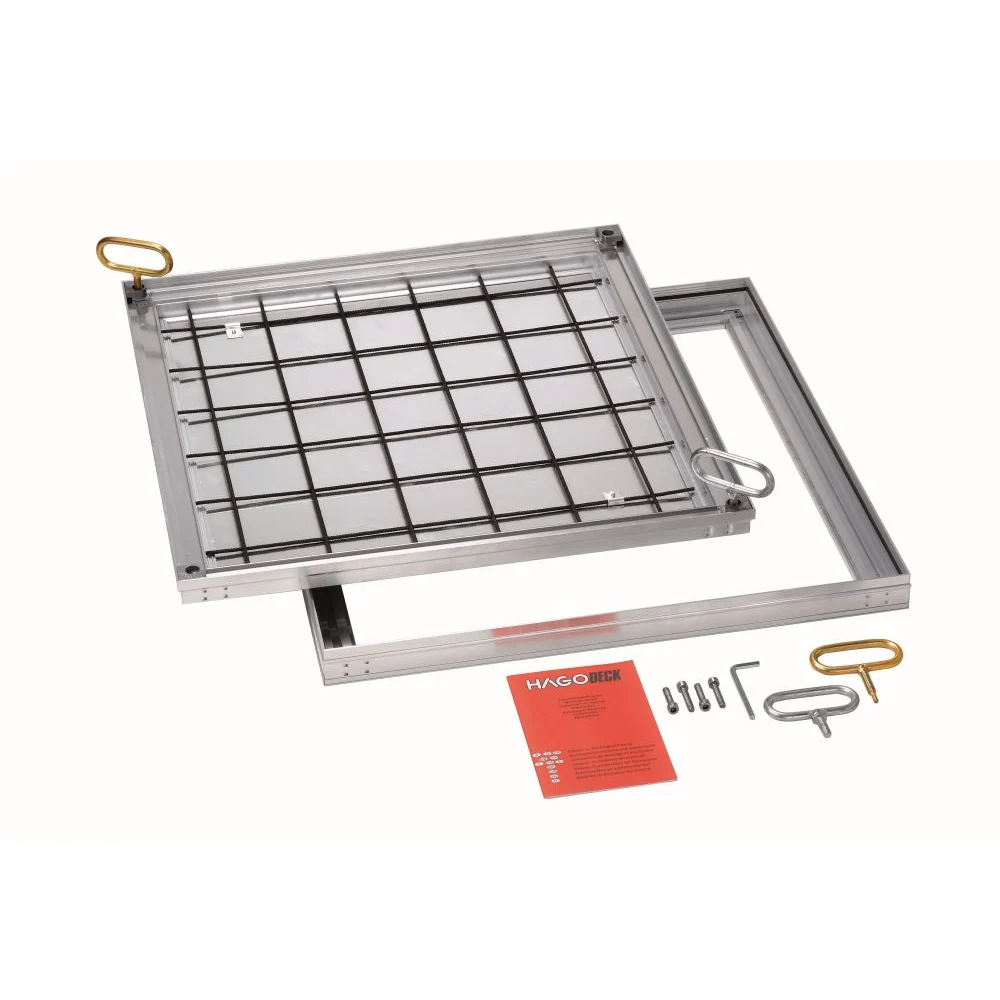

HAGO Schacht­ab­de­ckung Alu­mi­ni­um Serie BVA-SL – nur 5 cm EinbauhöheGeruchs- und wasserdichte Schacht­ab­de­ckung aus Alu­mi­ni­um-Strang­press­pro­fi­len mit nur 5 cm Einbauhöhe – spe­zi­ell für Ein­bau­si­tua­tio­nen, die keine größere Bauhöhe zu­las­sen. Freie Höhe für den Belag bis 14 mm, zwei che­mi­ka­lien­be­stän­di­ge Spe­zi­al­dich­tun­gen. Wichtig: Die Serie ist mit 15 kN nach EN 124 eingestuft und damit nicht befahrbar.5 cmEinbauhöhe15 kNPrüfkraft EN 124bis 14 mmfür den BelagTraglast: die erste Frage, nicht die letzteEN 124: 15 kN und 125 kN sind zwei völlig ver­schie­de­ne KlassenDie Prüfkraft nach EN 124 ist das wich­tigs­te Aus­wahl­kri­te­ri­um und wird am häu­figs­ten über­se­hen. 15 kN ent­spricht der Klasse A 15 und deckt Flächen ab, die aus­schließ­lich von Fußgängern und Radfahrern genutzt werden. 125 kN ent­spricht der Klasse B 125 und ist für Gehwege, Fuß­gän­ger­zo­nen und Pkw-Parkflächen vor­ge­se­hen. Der Un­ter­schied ist nicht graduell, sondern grund­sätz­lich: Eine Abdeckung der Klasse A 15 darf nicht befahren werden, auch nicht ge­le­gent­lich und auch nicht langsam. Prüfen Sie deshalb zuerst, was auf der Fläche wirk­lich pas­siert – ein Kellerraum, in dem einmal im Jahr eine Sackkarre steht, ist etwas anderes als eine Hofeinfahrt.Diese Serie löst ein ein­zi­ges, dafür häu­fi­ges Problem: zu wenig Bauhöhe. Mit 5 cm Einbauhöhe statt 7,5 bis 7,7 cm passt sie dort, wo der Aufbau über der Rohdecke schlicht nicht mehr hergibt – ty­pi­scher­wei­se in Sanierungen. Der nied­ri­ge Wan­nen­quer­schnitt bringt einen zweiten Vorteil mit: Weniger Volumen heißt weniger Estrich, und damit ist die befüllte Wanne leich­ter, sodass die Kraft­an­stren­gung beim Öffnen sinkt. Der Preis dafür steht in der Traglast, und den sollten Sie bewusst bezahlen: 15 kN statt 125 kN.Formate und MaßeBestellmaß ist das lichte Schachtmaß, nicht die AußenkanteDas ist der klas­si­sche Fehlkauf bei Schacht­ab­de­ckun­gen. Das Format, das Sie hier aus­wäh­len, ist das lichte Schachtmaß – also die freie Öffnung des Schachts, den Sie ab­de­cken wollen. Die äußere Abmessung der Zarge ist rund 13,5 cm größer, weil die Zarge ringsum auf dem Schachtrand auf­liegt. Messen Sie also die lichte Öffnung und be­stel­len Sie danach – und prüfen Sie zu­sätz­lich, ob rings um den Schacht genug Platz für die Zarge ist. Die voll­stän­di­ge Zu­ord­nung von lichtem Maß zu Außenmaß und Gewicht finden Sie in der Tabelle weiter unten.Elf Formate von 20 x 20 bis 80 x 80 cm als lichtes Schachtmaß, mit der­sel­ben Zu­ord­nung zur äußeren Abmessung wie die übrigen Serien der Bau­rei­he. Die Ge­wichts­an­ga­ben in der Tabelle stammen aus der Bau­rei­hen­sys­te­ma­tik; wegen der flacheren Wanne liegt das tat­säch­li­che Gewicht dieser Aus­füh­rung eher dar­un­ter. Für eine exakte Angabe zum ge­wähl­ten Format fragen Sie uns bitte nach dem Da­ten­blatt.20 x 20 cmaußen 33,5 x 33,5 cm · 6 kg30 x 30 cmaußen 43,5 x 43,5 cm · 9 kg40 x 40 cmaußen 53,5 x 53,5 cm · 13 kg45 x 45 cmaußen 58,5 x 58,5 cm · 17 kg50 x 50 cmaußen 63,5 x 63,5 cm · 16 kg60 x 40 cmaußen 73,5 x 53,5 cm · 20 kg60 x 60 cmaußen 73,5 x 73,5 cm · 24 kg63,5 x 63,5 cmaußen 77,0 x 77,0 cm · 30 kg70 x 70 cmaußen 83,5 x 83,5 cm · 29 kg80 x 60 cmaußen 93,5 x 73,5 cm · 31 kg80 x 80 cmaußen 93,5 x 93,5 cm · 33 kgEinbau und ÖffnenGeöffnet wird mit dem Lift-off-System: Jeder Abdeckung liegt eine Gar­ni­tur Aus­he­be­schlüs­sel und eine genaue Ein­bau­an­lei­tung bei. Festsitzende Wannen werden mit dem goldenen Aus­he­be­schlüs­sel durch ein­fa­ches Eindrehen hochgeliftet – das ist der prak­ti­sche Punkt bei einer befüllten Wanne, die je nach Format und Belag er­heb­lich wiegt.Der Einbau muss fach­ge­recht nach der bei­lie­gen­den Ein­bau­an­lei­tung er­fol­gen. Bei den wasserdichten Typen ist auf der Bau­stel­le be­son­ders auf einen dichten An­schluss an der Zar­gen­au­ßen­sei­te zu achten sowie auf eine Befüllung der Wanne mit wasserdichtem Beton. Wird dieser An­schluss ver­nach­läs­sigt, ist die Abdeckung selbst dicht und die Fuge ringsum nicht – und dann war die In­ves­ti­ti­on in eine geruchs- und wasserdichte Aus­füh­rung vergebens.Tech­ni­sche DatenSerieHAGO BVA-SL, Alu­mi­ni­um slimMa­te­ri­alZarge und Wanne aus Alu­mi­ni­um-Strang­press­pro­fi­lenBe­las­tung15 kN Prüfkraft nach EN 124 (Klasse A 15)Einbauhöhe5,0 cmFreie Höhe für Belagbis 14 mm (Fliesen, Platten, Parkett)Dich­tungzwei che­mi­ka­lien­be­stän­di­ge Spe­zi­al­dich­tun­genEi­gen­schaf­tengeruchs- und was­ser­dicht, begehbar, zum Verfliesen ge­eig­netBe­weh­rungeingespannte Rip­pen­tor­stahl­ar­mie­rung in der WanneBe­son­der­heitgeringes Gewicht im befüllten Zustand, dadurch leichteres ÖffnenÖffnenLift-off-System, Aus­he­be­schlüs­sel liegen beiFormate11, von 20 x 20 bis 80 x 80 cmDie vier HAGO-Serien im Ver­gleichBVE, Edel­stahl125 kN · Einbauhöhe 7,5 cm · Belag bis 34 mm · 11 FormateBVA, Alu­mi­ni­um125 kN · Einbauhöhe 7,7 cm · Belag bis ca. 30 mm · 11 FormateBVA-SL, Alu­mi­ni­um slim15 kN · Einbauhöhe 5,0 cm · Belag bis 14 mm · 11 FormateBV, Stahl feu­er­ver­zinkt125 kN · Einbauhöhe 7,5 cm · Belag bis 34 mm · 10 FormateAlle vier Serien sind geruchs- und was­ser­dicht, begehbar und zum Verfliesen ge­eig­net. Sie un­ter­schei­den sich in Werk­stoff, Traglast, Einbauhöhe und der freien Höhe, die für Ihren Belag zur Ver­fü­gung steht. Wenn Sie zwi­schen zwei Serien schwanken, ent­schei­den in der Praxis zwei Fragen: Wird die Fläche befahren, und wie viel Bauhöhe steht zur Ver­fü­gung.Lie­fer­zeit be­ach­tenDer Her­stel­ler weist für diese Serie auf eine teil­wei­se ver­län­ger­te Lie­fer­zeit von 10 bis 15 Werktagen hin. Planen Sie das ein, wenn die Abdeckung in einen laufenden Bauablauf gehört – ein offener Schacht hält die Estrich- und Flie­sen­ar­bei­ten auf. Fragen Sie uns nach dem ak­tu­el­len Stand, bevor Sie den Termin setzen.Darf ich mit dem Auto darüberfahren?Nein. 15 kN ent­spricht der EN-124-Klasse A 15 und deckt aus­schließ­lich Flächen ab, die von Fußgängern und Radfahrern genutzt werden. Für Pkw-befahrene Flächen brau­chen Sie eine Abdeckung der Klasse B 125 – in dieser Bau­rei­he die Edel­stahl­se­rie BVE, die Alu­mi­ni­um­se­rie BVA oder die Stahlserie BV. Diese brau­chen dann al­ler­dings 7,5 bis 7,7 cm Einbauhöhe.Reichen 14 mm freie Höhe für meinen Belag?Das ist die ent­schei­den­de Rech­nung vor der Be­stel­lung, und sie ist knapp: 14 mm müssen Kleber und Belag zu­sam­men auf­neh­men. Eine 8 mm starke Fein­stein­zeug­fliese im Dünnbett geht auf, eine 10 mm starke Platte wird eng, und 20 mm Na­tur­stein passen sicher nicht. Messen Sie Ihren Belag und rechnen Sie das Kle­ber­bett dazu – wenn es nicht reicht, führt der Weg zwangs­läu­fig über eine der Serien mit 30 bis 34 mm freier Höhe und damit über mehr Einbauhöhe.Warum zwei Dich­tun­gen statt einer?Der Her­stel­ler nennt bei dieser Serie zwei che­mi­ka­lien­be­stän­di­ge Spe­zi­al­dich­tun­gen, während die anderen Serien mit einer aufgeführt sind. Bei nur 5 cm Bauhöhe steht weniger Ma­te­ri­al zur Ver­fü­gung, um die Dichtwirkung über die Geo­me­trie zu er­rei­chen – die zweite Dichtebene gleicht das aus.Kurz gesagtSchacht­ab­de­ckung aus Alu­mi­ni­um mit nur 5 cm Einbauhöhe, für Si­tua­tio­nen ohne Bauhöhe reserviert. Geruchs- und was­ser­dicht mit zwei Spe­zi­al­dich­tun­gen und leich­ter zu öffnen, weil weniger Estrich in die Wanne geht. Ent­schei­dend: 15 kN nach EN 124 heißt Klasse A 15 – begehbar, nicht befahrbar. Und 14 mm freie Be­lag­hö­he wollen nachgerechnet werden.HAGO Schacht­ab­de­ckung Edel­stahl (Serie BVE) BEGEHBAREdel­stahl BVE mit 125 kN und 34 mm Be­lag­hö­he.HAGO Schacht­ab­de­ckung Alu­mi­ni­um (Serie BVA) BEGEHBARAlu­mi­ni­um BVA mit 125 kN und 30 mm Be­lag­hö­he.HAGO Schacht­ab­de­ckung Stahl (Serie BV) BEGEHBARStahl BV feu­er­ver­zinkt mit 125 kN und 34 mm Be­lag­hö­he.Duschrinne Komplett-Set Edel­stahl 60 - 120 cmDuschrinne FD-Line, eben­falls für geringe Aufbauhöhen.

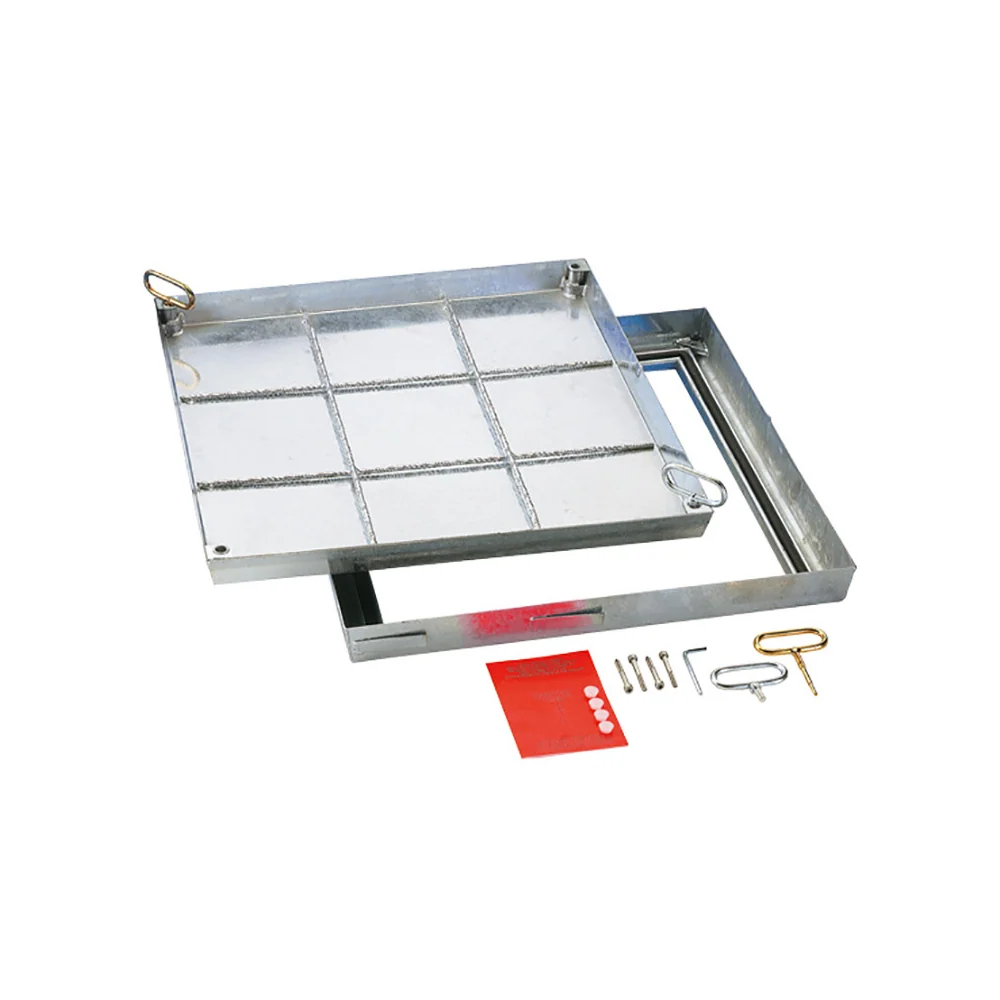

HAGO Schacht­ab­de­ckung Stahl Serie BV – feu­er­ver­zinkt, begehbar, 125 kNGeruchs- und wasserdichte Schacht­ab­de­ckung aus 2 mm Kalt­ab­kant­stahl, im Vollbad feu­er­ver­zinkt. 125 kN Prüfkraft nach EN 124, Einbauhöhe 7,5 cm, freie Höhe für den Belag bis 34 mm. Durch die ko­ni­sche Bau­wei­se be­son­ders öff­nungs­freund­lich und im ein­ge­bau­ten Zustand prak­tisch unsichtbar. Zehn Formate von 30 x 30 bis 80 x 80 cm.125 kNPrüfkraft EN 1247,5 cmEinbauhöhefeu­er­ver­zinkt2 mm StahlTraglast: die erste Frage, nicht die letzteEN 124: 15 kN und 125 kN sind zwei völlig ver­schie­de­ne KlassenDie Prüfkraft nach EN 124 ist das wich­tigs­te Aus­wahl­kri­te­ri­um und wird am häu­figs­ten über­se­hen. 15 kN ent­spricht der Klasse A 15 und deckt Flächen ab, die aus­schließ­lich von Fußgängern und Radfahrern genutzt werden. 125 kN ent­spricht der Klasse B 125 und ist für Gehwege, Fuß­gän­ger­zo­nen und Pkw-Parkflächen vor­ge­se­hen. Der Un­ter­schied ist nicht graduell, sondern grund­sätz­lich: Eine Abdeckung der Klasse A 15 darf nicht befahren werden, auch nicht ge­le­gent­lich und auch nicht langsam. Prüfen Sie deshalb zuerst, was auf der Fläche wirk­lich pas­siert – ein Kellerraum, in dem einmal im Jahr eine Sackkarre steht, ist etwas anderes als eine Hofeinfahrt.Die Stahlserie ist technisch die Zwil­lings­schwes­ter der Edel­stahl­aus­füh­rung: die­sel­be Traglast von 125 kN, die­sel­be Einbauhöhe von 7,5 cm, die­sel­be freie Be­lag­hö­he von 34 mm und eben­falls die ko­ni­sche, öff­nungs­freund­li­che Bau­wei­se. Der Un­ter­schied liegt im Kor­ro­si­ons­schutz. Hier trägt ihn eine Feu­er­ver­zin­kung im Vollbad: Das Bauteil wird kom­plett in flüssiges Zink getaucht, wodurch auch Kanten, Falze und die In­nen­sei­te der Wanne eine ge­schlos­se­ne Zinkschicht be­kom­men. Das ist deut­lich dauerhafter als eine aufgespritzte Be­schich­tung – aber es bleibt eine Schutzschicht auf Stahl, während Edel­stahl im Werk­stoff selbst be­stän­dig ist.Formate und MaßeBestellmaß ist das lichte Schachtmaß, nicht die AußenkanteDas ist der klas­si­sche Fehlkauf bei Schacht­ab­de­ckun­gen. Das Format, das Sie hier aus­wäh­len, ist das lichte Schachtmaß – also die freie Öffnung des Schachts, den Sie ab­de­cken wollen. Die äußere Abmessung der Zarge ist rund 13,5 cm größer, weil die Zarge ringsum auf dem Schachtrand auf­liegt. Messen Sie also die lichte Öffnung und be­stel­len Sie danach – und prüfen Sie zu­sätz­lich, ob rings um den Schacht genug Platz für die Zarge ist. Die voll­stän­di­ge Zu­ord­nung von lichtem Maß zu Außenmaß und Gewicht finden Sie in der Tabelle weiter unten.Zehn Formate von 30 x 30 bis 80 x 80 cm als lichtes Schachtmaß. Anders als die drei anderen Serien beginnt die Stahlreihe erst bei 30 x 30 cm – das kleins­te Format 20 x 20 cm gibt es hier nicht. Wenn Sie einen sehr kleinen Schacht ab­de­cken wollen, führt der Weg über die Edel­stahl- oder eine der Alu­mi­ni­um­se­rien.30 x 30 cmaußen 43,5 x 43,5 cm · 10 kg40 x 40 cmaußen 53,5 x 53,5 cm · 13 kg45 x 45 cmaußen 58,5 x 58,5 cm · 16 kg50 x 50 cmaußen 63,5 x 63,5 cm · 17 kg60 x 40 cmaußen 73,5 x 53,5 cm · 17 kg60 x 60 cmaußen 73,5 x 73,5 cm · 21 kg63,5 x 63,5 cmaußen 77,0 x 77,0 cm · 22 kg70 x 70 cmaußen 83,5 x 83,5 cm · 27 kg80 x 60 cmaußen 93,5 x 73,5 cm · 27 kg80 x 80 cmaußen 93,5 x 93,5 cm · 31 kgEinbau und ÖffnenGeöffnet wird mit dem Lift-off-System: Jeder Abdeckung liegt eine Gar­ni­tur Aus­he­be­schlüs­sel und eine genaue Ein­bau­an­lei­tung bei. Festsitzende Wannen werden mit dem goldenen Aus­he­be­schlüs­sel durch ein­fa­ches Eindrehen hochgeliftet – das ist der prak­ti­sche Punkt bei einer befüllten Wanne, die je nach Format und Belag er­heb­lich wiegt.Der Einbau muss fach­ge­recht nach der bei­lie­gen­den Ein­bau­an­lei­tung er­fol­gen. Bei den wasserdichten Typen ist auf der Bau­stel­le be­son­ders auf einen dichten An­schluss an der Zar­gen­au­ßen­sei­te zu achten sowie auf eine Befüllung der Wanne mit wasserdichtem Beton. Wird dieser An­schluss ver­nach­läs­sigt, ist die Abdeckung selbst dicht und die Fuge ringsum nicht – und dann war die In­ves­ti­ti­on in eine geruchs- und wasserdichte Aus­füh­rung vergebens.Tech­ni­sche DatenSerieHAGO BV, StahlMa­te­ri­alZarge und Wanne aus 2 mm Kalt­ab­kant­stahl, im Vollbad feu­er­ver­zinktBe­las­tung125 kN Prüfkraft nach EN 124 (Klasse B 125)Einbauhöhe7,5 cmFreie Höhe für Belagbis 34 mm (Fliesen, Platten, Parkett)Dich­tungche­mi­ka­lien­be­stän­di­ge Spe­zi­al­dich­tungEi­gen­schaf­tengeruchs- und was­ser­dicht, begehbar, zum Verfliesen ge­eig­netBe­weh­rungstabile Rip­pen­tor­stahl­ar­mie­rungBau­wei­sekonisch, dadurch be­son­ders öff­nungs­freund­lichÖffnenLift-off-System, Aus­he­be­schlüs­sel liegen beiFormate10, von 30 x 30 bis 80 x 80 cmGewicht unbefüllt10 bis 31 kg je nach FormatDie vier HAGO-Serien im Ver­gleichBVE, Edel­stahl125 kN · Einbauhöhe 7,5 cm · Belag bis 34 mm · 11 FormateBVA, Alu­mi­ni­um125 kN · Einbauhöhe 7,7 cm · Belag bis ca. 30 mm · 11 FormateBVA-SL, Alu­mi­ni­um slim15 kN · Einbauhöhe 5,0 cm · Belag bis 14 mm · 11 FormateBV, Stahl feu­er­ver­zinkt125 kN · Einbauhöhe 7,5 cm · Belag bis 34 mm · 10 FormateAlle vier Serien sind geruchs- und was­ser­dicht, begehbar und zum Verfliesen ge­eig­net. Sie un­ter­schei­den sich in Werk­stoff, Traglast, Einbauhöhe und der freien Höhe, die für Ihren Belag zur Ver­fü­gung steht. Wenn Sie zwi­schen zwei Serien schwanken, ent­schei­den in der Praxis zwei Fragen: Wird die Fläche befahren, und wie viel Bauhöhe steht zur Ver­fü­gung.Lie­fer­zeit be­ach­tenDer Her­stel­ler weist für diese Serie auf eine teil­wei­se ver­län­ger­te Lie­fer­zeit von 10 bis 15 Werktagen hin. Planen Sie das ein, wenn die Abdeckung in einen laufenden Bauablauf gehört – ein offener Schacht hält die Estrich- und Flie­sen­ar­bei­ten auf. Fragen Sie uns nach dem ak­tu­el­len Stand, bevor Sie den Termin setzen.Stahl oder Edel­stahl – woran mache ich das fest?An der Um­ge­bung. Tech­nisch sind beide Serien gleich eingestuft. Die Feu­er­ver­zin­kung schützt zu­ver­läs­sig, solange sie unverletzt bleibt; wird sie beim Einbau durchtrennt oder tief zerkratzt, ist der Stahl an dieser Stelle angreifbar. In Innenräumen mit nor­ma­ler Be­las­tung ist die Stahlserie die wirt­schaft­li­che Wahl. Bei dauerfeuchten Be­rei­chen, ag­gres­si­ven Rei­ni­gungs­mit­teln oder Che­mi­ka­lien­be­las­tung ist die Edel­stahl­se­rie BVE die haltbarere.Warum fehlt das Format 20 x 20 cm?Der Her­stel­ler listet die Stahlserie ab 30 x 30 cm. Das kleins­te Format 20 x 20 cm gibt es in der Edel­stahl­se­rie und in beiden Alu­mi­ni­um­se­rien. Wenn Sie eine sehr kleine Öffnung ab­de­cken, prüfen Sie diese Serien – oder fragen Sie uns, ob eine größere Zarge in Ihre Ein­bau­si­tua­tion passt.Ist die Abdeckung nach dem Verfliesen noch zu öffnen?Ja, dafür ist das Lift-off-System da. Zum Lie­fer­um­fang gehört eine Gar­ni­tur Aus­he­be­schlüs­sel; fest­sit­zen­de Wannen werden durch ein­fa­ches Eindrehen hochgeliftet. Wichtig ist, dass die umlaufende Fuge beim Verfliesen nicht starr verschlossen wird – sie ist die Bewegungsfuge, die das Öffnen über­haupt er­mög­licht.Kurz gesagtSchacht­ab­de­ckung aus 2 mm Kalt­ab­kant­stahl, im Vollbad feu­er­ver­zinkt, mit 125 kN nach EN 124, 7,5 cm Einbauhöhe und bis zu 34 mm freier Be­lag­hö­he. Tech­nisch gleichwertig zur Edel­stahl­se­rie und die wirt­schaft­li­che Wahl für Innenräume mit nor­ma­ler Be­las­tung. Zehn Formate ab 30 x 30 cm.HAGO Schacht­ab­de­ckung Edel­stahl (Serie BVE) BEGEHBAREdel­stahl BVE, gleiche Technik, höhere Kor­ro­si­ons­be­stän­dig­keit.HAGO Schacht­ab­de­ckung Alu­mi­ni­um (Serie BVA) BEGEHBARAlu­mi­ni­um BVA mit steifen Eckverbindern für leichteres Verfliesen.HAGO Schacht­ab­de­ckung Alu­mi­ni­um (Serie BVA-SL) BEGEHBARAlu­mi­ni­um BVA-SL mit nur 5 cm Einbauhöhe, dafür 15 kN.Duschrinne Komplett-Set Edel­stahl 60 - 120 cmDuschrinne FD-Line für den Nass­be­reich.
