Saugheber & Verlegehilfen

Sigma Ergo-Lift – Tra­ge­ge­stell für Groß­for­ma­te (Art. 1E)Tra­ge­rah­men aus Alu­mi­ni­um mit zwei Pro-Grip-Saug­näp­fen. Die Griffe sind hö­hen­ver­stell­bar, sodass Sie beim Tragen auf­recht bleiben statt gebückt – darum geht es bei diesem Gerät vor allem. Ausgelegt für Formate von 60 × 60 cm bis 180 × 80 cm und Stärken bis 2 cm, Traglast 70 kg, CE-zer­ti­fi­ziert.70 kgmax. Traglast180 × 80 cmmax. FormatAlu­mi­ni­umWerk­stoffDie Merk­ma­le im EinzelnenAufrechte HaltungDie ver­stell­ba­ren Hand­grif­fe bringen die Last auf Griffhöhe. Der Rücken bleibt gerade – der ei­gent­li­che Zweck des Gestells.Zwei Pro-Grip-Saug­näp­feHaften auch auf struk­tu­rier­ten Ober­flä­chen und tragen zu­sam­men bis 70 kg.Abnehmbare GriffeFür klei­ne­re Formate oder enge Platz­ver­hält­nis­se lassen sich die Griffe ab­neh­men.Verschiebbare Auf­nah­meSaug­näp­fe und Griffe lassen sich versetzen und so an Format und Schwer­punkt der Platte an­pas­sen.Leicht und stabilAlu­mi­ni­um: tragfähig, ohne dass das Gestell selbst zur Last wird.CE-zer­ti­fi­ziertGeprüft für den ge­werb­li­chen Einsatz.Trag­kraft ist immer ma­te­ri­al­ab­hän­gigDie an­ge­ge­be­nen Werte gelten für saubere, tro­ckene Flächen bei vollem Vakuum. Staub, Feuch­tig­keit, Struk­tur und Tem­pe­ra­tur senken die Hal­te­kraft. Planen Sie immer eine Reserve ein und prüfen Sie den Halt vor dem Anheben.Dazu passtRubi Rhino Trolley Wagen (Art. 28912)Trans­port­wa­gen für den Weg zur Ver­le­ge­stel­le.Sigma Flie­sen­rütt­ler / Vi­bra­ti­ons­rütt­ler für Win­kel­schlei­fer (Art. 42F)Vi­bra­ti­ons­rütt­ler zum Ein­bet­ten der Platte.Mon­to­lit ATLAS - DIE uni­ver­sel­le Hilfe für Groß­for­ma­te (2er-Set)Stütze mit Höhen- und Ge­wichts­re­gu­lie­rung.Tech­ni­sche DatenPro­duktartTra­ge­ge­stell mit Vakuum-Saug­näp­fenMa­xi­ma­le Traglast70 kgFormatbereich60 × 60 cm bis 180 × 80 cmMa­xi­ma­le Ma­te­ri­al­stär­ke2 cmSaug­näp­fe2 × Pro-Grip, ver­setz­barGriffehö­hen­ver­stell­bar und ab­nehm­barWerk­stoffAlu­mi­ni­umZer­ti­fi­zie­rungCEHer­stel­ler-Re­fe­renz1EHer­stel­lerSigma (Sigma S.r.l., Italien)Ist das ein Gerät für eine Person?Bei klei­ne­ren For­ma­ten ja. Bei 180 × 80 cm und ent­spre­chen­dem Gewicht ist es ein Zwei-Per­so­nen-Werk­zeug – die Griffe sind dafür aus­ge­legt.Was ist der Un­ter­schied zu einem Akku-Va­ku­um­he­ber?Ein Va­ku­um­he­ber wie der Mon­to­lit Gecone E-Power saugt aktiv mit einer Pumpe und hat einen Griff. Das Ergo-Lift ist ein Rahmen mit passiven Saug­näp­fen: mehr Auflage, bessere Haltung, dafür kein Ma­no­me­ter und keine Nach­sau­gung.Hält es auf struk­tu­rier­ten Fliesen?Die Pro-Grip-Näpfe sind dafür aus­ge­legt. Bei stark re­lie­fier­ten Ober­flä­chen prüfen Sie den Halt vor dem Anheben immer durch vorsichtiges Anziehen.Groß­for­ma­te sicher bewegenSaug­he­ber, Trolley, Lifter und Ni­vel­lier­hil­fen greifen in­ein­an­der. Sagen Sie uns Format, Gewicht und Ober­flä­che Ihrer Platten, dann stellen wir die passende Kom­bi­na­ti­on zu­sam­men.

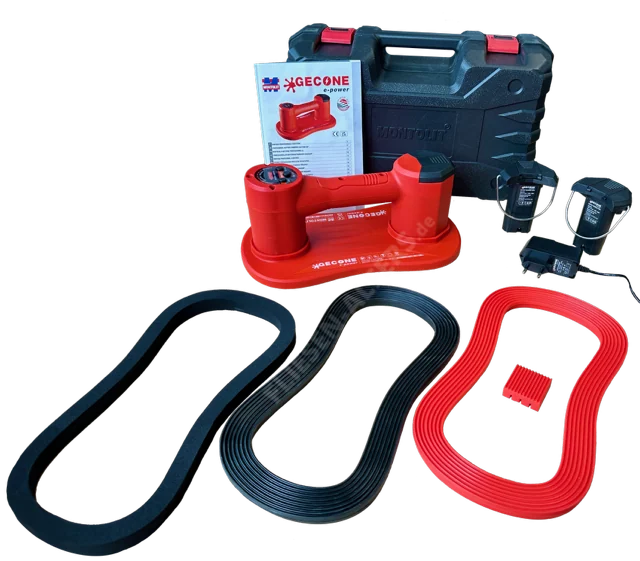

Mon­to­lit GECONE e-power Akku-Saug­he­ber mit au­to­ma­ti­scher Nachsau­gung (Art. FA10863)Der GECONE hat eine Ei­gen­schaft, die ihn von allen an­de­ren Akku-Saug­he­bern un­ter­schei­det: Er hält das Vakuum auch bei leerem Akku. Dazu kommen drei aus­wech­sel­ba­re Saug­lip­pen für drei ver­schie­de­ne Ober­flä­chen­ty­pen, eine au­to­ma­ti­sche Nachsau­gung bei Druck­ver­lust und zwei Akkus im Koffer. Für Ke­ra­mik, Glas, Granit und Marmor.bis 200 kgho­ri­zon­tal3 Lippenaus­wech­sel­barautoNachsau­gung2 Akkusim SetVakuum bleibt bei leerem Akku er­hal­tenDas ist der si­cher­heits­re­le­van­te Un­ter­schied. Bei einem Ak­ku­ge­rät ist die na­he­lie­gen­de Sorge: Was pas­siert, wenn der Akku wäh­rend des Tra­gens leer wird? Mon­to­lit gibt aus­drück­lich an, dass der GECONE das Vakuum auch dann weiter hält. Der Akku be­treibt die Pumpe – er hält nicht die Platte.Woran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Drei Saug­lip­pen für drei Ober­flä­chen – mit un­ter­schied­li­chen Trag­kräf­tenDie drei Lippen sind kein Zu­be­hör­bei­werk, son­dern der Kern des Kon­zepts. Jede hat einen ei­ge­nen Ein­satz­be­reich und eine eigene Trag­kraft:Schwar­zer Schaum­stoff­ringspe­zi­ell für raue Ober­flä­chen – bis 180 kg ho­ri­zon­tal, 50 kg ver­ti­kalSchwar­zer Rip­pen­ringfür 2 cm dicke Flie­sen und Plat­ten – max. 200 kg ho­ri­zon­tal, max. 100 kg ver­ti­kalRoter Rip­pen­ringmit Ab­stands­hal­ter für dünne Flie­sen – 180 kg ho­ri­zon­tal, 50 kg ver­ti­kalDer Schaum­stoff­ring ist die Ant­wort auf das Grund­pro­blem struk­tu­rier­ter Flä­chen: Schaum­stoff ver­formt sich in die Struk­tur hinein und dich­tet dort, wo eine harte Lippe Kanäle offen lässt. Der Ab­stands­hal­ter für dünne Flie­sen ver­hin­dert, dass sich die Platte unter dem Un­ter­druck in den Saug­tel­ler hin­ein­wölbt – bei 6 mm dünnen Groß­for­mat­plat­ten ein realer Effekt.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Nutzen Sie die rich­ti­ge Lippe. Mit dem Rip­pen­ring auf einer struk­tu­rier­ten Ober­flä­che be­kom­men Sie die 200 kg nicht – und mit dem Schaum­stoff­ring auf einer glat­ten Platte ver­schen­ken Sie Trag­kraft. Der Lip­pen­wech­sel dauert we­ni­ger lang als ein miss­lun­ge­ner He­be­ver­such.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartAkku-Va­ku­ums­aug­he­ber mit au­to­ma­ti­scher Nachsau­gungModellGECONE e-powerTrag­kraft Schaum­stoff­ringbis 180 kg ho­ri­zon­tal / 50 kg ver­ti­kalTrag­kraft Rip­pen­ring schwa­rzmax. 200 kg ho­ri­zon­tal / max. 100 kg ver­ti­kalTrag­kraft Rip­pen­ring rot180 kg ho­ri­zon­tal / 50 kg ver­ti­kalNachsau­gungau­to­ma­tisch bei Druck­ver­lustBe­son­der­heithält das Vakuum auch bei leerem AkkuGe­eig­net fürKe­ra­mik­flie­sen, Glas, Granit, MarmorLie­fer­um­fangTrans­port­kof­fer, Saug­he­ber, 2 Akkus + Ak­ku­fach­de­ckel, 3 Saug­lip­pen, 1 Ab­stands­hal­ter, La­de­ge­rät, Be­die­nungs­an­lei­tungAr­ti­kel­num­merFA10863Her­stel­lerMon­to­litWas pas­siert, wenn der Akku leer wird?Das Vakuum bleibt er­hal­ten. Mon­to­lit gibt das aus­drück­lich an – der Akku treibt die Pumpe an, er hält nicht die Platte. Der zweite Akku im Set sorgt dafür, dass Sie wei­ter­ar­bei­ten können.Welche Saug­lip­pe für welche Fliese?Schaum­stoff­ring für raue Ober­flä­chen, schwar­zer Rip­pen­ring für 2 cm dicke Plat­ten (höchs­te Trag­kraft), roter Rip­pen­ring mit Ab­stands­hal­ter für dünne Flie­sen.Warum ist die ver­ti­ka­le Trag­kraft so viel nied­ri­ger?Weil die Last dann als Schub auf die Dich­tung wirkt und über Rei­bung ge­hal­ten werden muss, nicht als Zug. Bei diesem Gerät liegt der Faktor je nach Lippe zwi­schen 2 und 3,6.Sind Saug­tel­ler-Durch­mes­ser an­ge­ge­ben?Der Her­stel­ler nennt für die drei Lippen keine Durch­mes­ser, son­dern nur die Trag­kräf­te. Wenn Sie die Maße brau­chen, fragen Sie uns – wir holen sie beim Lie­fe­ran­ten ein.Hand­pum­pe oder elek­trisch?Der Un­ter­schied ist nicht Be­quem­lich­keit, son­dern die au­to­ma­ti­sche Nachsau­gung. Sagen Sie uns, wie schwer Ihre Plat­ten sind und wie lange Sie sie tragen – danach ent­schei­det sich, ob eine Hand­pum­pe reicht.Pas­sen­des Zubehör und Er­gän­zun­genMon­to­lit GECO - Pro­fes­sio­nel­ler ma­nu­el­ler Va­ku­ums­aug­he­ber (Art. GECO)GECO, pro­fes­sio­nel­ler ma­nu­el­ler Va­ku­ums­aug­he­ber.Mon­to­lit VENTOSA - Profi-Va­ku­um­he­ber / Ø 200 mm (Art. 300-76)VENTOSA Profi-Va­ku­um­he­ber Ø 200 mm.Mon­to­lit BATTILE PRO - Elek­tri­scher Vi­bra­ti­ons-Sau­grütt­ler mit 2 Akkus!BATTILE PRO, elektrischer Vi­bra­ti­ons-Sau­grütt­ler mit zwei Akkus.Mon­to­lit LIFTERS - Hebe- und Ni­vel­lier­sys­tem (2 Stk. im Set)LIFTERS Hebe- und Ni­vel­lier­sys­tem, 2 Stück im Set.

Grabo Nemo Er­satz­ak­ku – Ori­gi­nal-Li-Ion-Akku 14,8 V / 2,6 AhOri­gi­nal-Er­satz­ak­ku für die Grabo-Saug­he­ber. Bringt weitere etwa 1,5 Stunden Dau­er­be­trieb oder bis zu 900 An­saug­vor­gän­ge. Wer ohne Netz­an­schluss ar­bei­tet, kommt mit einem zweiten Akku durch den Ar­beits­tag, statt auf die La­de­zeit zu warten.14,8 VNenn­span­nung2,6 AhNenn­ka­pa­zi­tät900Zyklen je LadungDie Merk­ma­le im EinzelnenPasst auf alle Grabo-ModelleKompatibel mit allen bei uns ge­führ­ten Grabo-Saug­he­bern.Über­la­dungs­schutzIn Ver­bin­dung mit dem Ori­gi­nal-La­de­ge­rät. Der Akku nimmt keinen Schaden, wenn er am La­de­ge­rät bleibt.Etwa 1,5 StundenDurch­ge­hen­der Betrieb je Ladung, oder rund 900 An­saug­vor­gän­ge.Kein Werk­zeug nötigDer Akku wird ge­steckt, nicht verschraubt.La­ge­rung und PflegeBei Nicht­be­nut­zung über 3 Monate mit etwa 90 % Ladung lagern.Lagerort trocken und kühl, 0 bis 20 °C.Nicht voll­stän­dig ent­la­den liegen lassen – das schädigt Li-Ion-Zellen dau­er­haft.Nur mit dem Ori­gi­nal-La­de­ge­rät laden.Nur mit dem Ori­gi­nal-La­de­ge­rät ladenDer Über­la­dungs­schutz funk­tio­niert nur im Zu­sam­men­spiel von Ori­gi­nal-Akku und Ori­gi­nal-La­de­ge­rät. Fremd­la­de­ge­rä­te können die Zellen dau­er­haft schä­di­gen.Die Grabo-Saug­he­ber führen wir nicht mehrGrabo Plus V2 und Grabo Nemo PRO sind aus dem Sor­ti­ment. Die Ver­schleiß- und Er­satz­tei­le bleiben für vor­han­de­ne Geräte ver­füg­bar. Wenn Sie ein neues Gerät mit au­to­ma­ti­scher Nach­sau­gung suchen, ist der Mon­to­lit Gecone E-Power Saug­he­ber (mit au­to­ma­ti­scher Nach­sau­gung) die ak­tu­el­le Al­ter­na­ti­ve.Tech­ni­sche DatenPro­duktartOri­gi­nal-Er­satz­ak­kuNenn­ka­pa­zi­tät2,6 AhNenn­span­nung14,8 VLa­de­span­nung16,8 VLa­de­strom520 mALa­de­ge­rät-Eingang100–240 V AC, 50/60 HzLauf­zeitetwa 1,5 Stunden durch­ge­hendZyklen je Ladungbis zu 900 An­saug­vor­gän­geKom­pa­ti­bi­li­tätalle bei uns ver­füg­ba­ren Grabo-Saug­he­berPasst der Akku auf mein Grabo-Modell?Er ist mit allen Grabo-Saug­he­bern kom­pa­ti­bel, die wir geführt haben – dar­un­ter Grabo Plus, Grabo Plus V2 und Grabo Nemo PRO. Bei älteren Mo­del­len nennen Sie uns bitte die Mo­dell­be­zeich­nung, dann prüfen wir das.Warum nicht einfach ein Fremdakku?Der Über­la­dungs­schutz wirkt im Zu­sam­men­spiel von Akku und Ori­gi­nal-La­de­ge­rät. Bei Fremd­zel­len ist diese Abstimmung nicht gegeben – und bei Li-Ion ist das kein kos­me­ti­sches Thema.Wie lange hält ein Akku ins­ge­samt?Das hängt an La­de­zy­klen und La­ge­rung. Wer die La­ger­hin­wei­se oben einhält, holt deut­lich mehr heraus als jemand, der den Akku leer im kalten Trans­por­ter liegen lässt.Saug­lip­pe zur Ober­flä­che wählenDie He­be­kraft eines Va­ku­um­he­bers hängt weniger vom Gerät ab als von der Dich­tung. Für glatte Flächen die Stan­dard-Schaum­dich­tung, für Glas und dünne Platten Slender Seal, für geflammten oder rau ge­schla­ge­nen Stein Rock Seal. Wir sagen Ihnen, welche zu Ihrem Ma­te­ri­al passt.

Rock Seal – Grabo Saug­lip­pe für sehr raue Ober­flä­chen und SteinDicht­lip­pe mit zu­sätz­li­cher Tiefe, passend auf alle Grabo-Modelle. Durch das größere Profil legt sie sich in Ver­tie­fun­gen, die eine flache Stan­dard­dich­tung über­brü­cken müsste. Damit lassen sich Un­eben­hei­ten bis 10 mm an­sau­gen – geflammter oder rau ge­schla­ge­ner Stein wird so über­haupt erst greifbar.bis 10 mmUn­eben­heitalle ModelleGrabo-Kom­pa­ti­bi­li­tätSteinEin­satz­schwer­punktDie Merk­ma­le im EinzelnenGrößere TiefeDas tiefere Profil füllt Ver­tie­fun­gen aus, statt sie zu überspannen. Genau daran schei­tert eine flache Dich­tung.Bis 10 mm Un­eben­heitDeutlich mehr als die etwa 3 mm der Stan­dard­dich­tung.Für geflammten SteinGeflammte und rau geschlagene Ober­flä­chen halten damit zu­ver­läs­sig.Passt auf alle GraboKein mo­dell­spe­zi­fi­sches Teil – die Dich­tung ist bau­rei­hen­über­grei­fend.Wann wech­seln?Die Stan­dard­dich­tung ver­liert auf Ihrem Ma­te­ri­al sofort Vakuum.Sie arbeiten mit geflammtem, gestocktem oder rau geschlagenem Na­tur­stein.Die Ober­flä­che hat Ver­tie­fun­gen über etwa 3 mm.Der Saug­he­ber pumpt hörbar dau­er­haft nach, ohne den Druck zu halten.Die anderen Saug­lip­penSlender Seal - Grabo Saug­lip­pe für Glas + dünne Ober­flä­chenFlachere Dich­tung für Glas und dünne Ober­flä­chen.Er­satz­schaum­dich­tung - Grabo Saug­lip­pe für PRO und PLUS ModellStan­dard-Schaum­dich­tung für PRO und PLUS.Die Grabo-Saug­he­ber führen wir nicht mehrGrabo Plus V2 und Grabo Nemo PRO sind aus dem Sor­ti­ment. Die Ver­schleiß- und Er­satz­tei­le bleiben für vor­han­de­ne Geräte ver­füg­bar. Wenn Sie ein neues Gerät mit au­to­ma­ti­scher Nach­sau­gung suchen, ist der Mon­to­lit Gecone E-Power Saug­he­ber (mit au­to­ma­ti­scher Nach­sau­gung) die ak­tu­el­le Al­ter­na­ti­ve.Tech­ni­sche DatenPro­duktartErsatz-Saug­lip­pe (Ver­schleiß­teil)Ein­satz­be­reichsehr raue Ober­flä­chen, Na­tur­steinMa­xi­ma­le Un­eben­heitbis 10 mmKom­pa­ti­bi­li­tätalle Grabo-ModelleBe­son­der­heitzu­sätz­li­che Pro­fil­tie­fe ge­gen­über der Stan­dard­dich­tungKann ich Rock Seal immer ver­wen­den?Tech­nisch ja, aber auf glatten Flächen hat die Stan­dard­dich­tung Vor­tei­le: weniger Luft­vo­lu­men, schnellerer Aufbau des Vakuums. Nehmen Sie die Dich­tung zur Ober­flä­che.Was ist der Un­ter­schied zu Slender Seal?Genau um­ge­kehrt: Slender Seal ist flacher und für Glas und dünne Platten gedacht. Rock Seal ist tiefer und für raues Ma­te­ri­al.Ist das ein Ver­schleiß­teil?Ja. Jede Saug­lip­pe nutzt sich ab und be­stimmt maß­geb­lich die Hal­te­kraft. Eine Er­satz­dich­tung gehört in jeden Werk­zeug­kof­fer.Saug­lip­pe zur Ober­flä­che wählenDie He­be­kraft eines Va­ku­um­he­bers hängt weniger vom Gerät ab als von der Dich­tung. Für glatte Flächen die Stan­dard-Schaum­dich­tung, für Glas und dünne Platten Slender Seal, für geflammten oder rau ge­schla­ge­nen Stein Rock Seal. Wir sagen Ihnen, welche zu Ihrem Ma­te­ri­al passt.

Slen­der Seal – GRABO Saug­lip­pe für Glas und dünne Ober­flä­chen (Art. FA10790)Der Slen­der Seal ist eine Ersatz- und Spe­zi­al­saug­lip­pe für GRABO Saug­he­ber: nur 100 mm breit, dafür 400 mm lang. Damit lassen sich schma­le und lange Ober­flä­chen an­sau­gen, an denen ein runder Saug­tel­ler nicht genug Fläche findet – Glas­strei­fen, So­ckel­plat­ten, schma­le Zu­schnit­te. An­sau­gen von ma­xi­mal 60 kg, Fi­xie­rung mit 2 Metall-Clips.100 × 400 mmSaug­lip­pemax. 60 kgTrag­kraft2 ClipsFi­xie­rungDas Pro­blem, das eine schma­le Saug­lip­pe löstEin runder Saug­tel­ler mit Ø 200 mm braucht eine zu­sam­men­hän­gen­de Fläche von min­des­tens 200 mm in jeder Rich­tung. Bei einem Zu­schnitt von 120 mm Breite – einer So­ckel­plat­te, einem Glas­strei­fen, einer schma­len Pass­flie­se – findet er diese Fläche nicht: Er ragt über und dich­tet nicht. Ein langer, schma­ler Dicht­strei­fen be­kommt die­sel­be Fläche über die Länge statt über die Breite.Nur 100 mm BreitePasst auf schma­le Zu­schnit­te, an denen ein runder Teller über­ragt.400 mm LängeÜber die Länge kommt genug Saug­flä­che zu­sam­men, um 60 kg zu halten.Für Glas und dünne Ober­flä­chenDer Her­stel­ler nennt beides aus­drück­lich – also auch für dünne Plat­ten, die sich unter punk­tu­el­ler Last ver­win­den.Last­ver­tei­lung über die LängeEine lange Lippe stützt ein schma­les Werk­stück über seine ganze Länge, statt es in der Mitte an­zu­he­ben. Bei dünnem Ma­te­ri­al ist das der Un­ter­schied zwi­schen Tragen und Bre­chen.Vor­aus­set­zung: Sie brau­chen einen GRABO Saug­he­berDer Slen­der Seal ist kein ei­gen­stän­di­ger Saug­he­ber, son­dern eine Saug­lip­pe. Sie passt unter jedes Modell der GRABO-Saug­he­ber und wird mit 2 Metall-Clips fi­xiert. Ohne ein GRABO-Grund­ge­rät können Sie sie nicht ver­wen­den.Hal­te­kraft = Un­ter­druck × FlächeEin Saug­he­ber hält, weil der Luft­druck ihn von außen gegen die Platte presst. Des­halb ist die Saug­flä­che der ent­schei­den­de Wert: Ø 200 mm bietet rund 314 cm², Ø 220 mm rund 380 cm², Ø 120 mm nur rund 113 cm². Und des­halb gibt es eine Ober­gren­ze – auf Ø 200 mm sind auch bei per­fek­tem Vakuum nur rund 320 kg mög­lich.Die 60 kg sind deut­lich we­ni­ger als bei einem runden Ø-200-mm-Teller mit 110 kg – und das ist kon­sis­tent: Eine Lippe von 100 × 400 mm um­schließt we­ni­ger Fläche als ein Kreis mit 200 mm Durch­mes­ser, und die schma­le Geo­me­trie ist gegen Ver­kan­ten emp­find­li­cher. Der Slen­der Seal ist eine Er­gän­zung für schwie­ri­ge Geo­me­tri­en, kein Ersatz für den Stan­dard­tel­ler.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Wofür man sie brauchtGlas­strei­fen und Glas­plat­tenDer vom Her­stel­ler ge­nann­te Haupt­fall – auch weil Glas keine Struk­tur hat und per­fekt dich­tet.So­ckel­plat­ten und schma­le Zu­schnit­teFlie­sen­strei­fen, die für einen runden Teller zu schmal sind.Dünne Plat­tenBei dünnem Ma­te­ri­al ver­teilt die lange Lippe die Last über die Länge, statt sie punk­tu­ell ein­zu­lei­ten.Lei­bun­gen und An­schluss­stü­ckeZu­schnit­te, die man oh­ne­hin schon vor­sich­tig be­han­deln muss.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartSpe­zi­al-Saug­lip­pe für GRABO Saug­he­berModellSlen­der SealBreite100 mmLänge400 mmMa­xi­ma­le Trag­kraft60 kgBe­fes­ti­gung2 Metall-ClipsKom­pa­ti­bi­li­tätpasst unter jedes Modell der GRABO-Saug­he­berGe­eig­net fürGlas und dünne Ober­flä­chen; schma­le und lange Ober­flä­chenInhalt1 StückAr­ti­kel­num­merFA10790Her­stel­lerGraboIst das ein kom­plet­ter Saug­he­ber?Nein, es ist eine Saug­lip­pe. Sie brau­chen ein GRABO-Grund­ge­rät – die Lippe passt unter jedes Modell und wird mit zwei Metall-Clips fi­xiert.Warum nur 60 kg?Weil eine Lippe von 100 × 400 mm we­ni­ger Fläche um­schließt als ein runder Ø-200-mm-Teller – und weil die schma­le Geo­me­trie emp­find­li­cher gegen Ver­kan­ten ist. Sie ist die Lösung für Geo­me­tri­en, an denen der runde Teller gar nicht funk­tio­niert.Wofür brau­che ich sie kon­kret?Für schma­le und lange Werk­stü­cke: Glas­strei­fen, So­ckel­plat­ten, schma­le Pass­flie­sen – alles, wo ein Ø-200-mm-Teller über­ragt und des­halb nicht dich­tet.Aus wel­chem Ma­te­ri­al ist sie?Der Her­stel­ler macht dazu keine Angabe. Fragen Sie uns, wir holen sie beim Lie­fe­ran­ten ein.Wel­cher Saug­he­ber trägt Ihre Plat­ten?Ent­schei­dend sind Plat­ten­ge­wicht, Ober­flä­che und die Frage, ob Sie ho­ri­zon­tal oder senk­recht heben. Nennen Sie uns Ihr größ­tes Format – wir rech­nen die Trag­kraft mit Ihnen durch, statt Ihnen die größte Zahl zu ver­kau­fen.Pas­sen­des Zubehör und Er­gän­zun­genMult­ibud­dy - DAS prak­ti­sche Stütz­werk­zeugMult­ibud­dy - DAS prak­ti­sche Stütz­werk­zeug.Drill­Dus­ter 82 2.0 - Bohren ohne StaubDrill­Dus­ter 82 2.0 - Bohren ohne Staub.Er­satz­rie­men Klett für Ul­trak­nee Hammock IIEr­satz­rie­men Klett für Ul­trak­nee Hammock II.

Er­satz­schaum­dich­tung – Grabo Saug­lip­pe für PRO und PLUSDie Stan­dard-Schaum­dich­tung für die Grabo-Modelle PRO und PLUS. Sie ist das Ver­schleiß­teil, das die Hal­te­kraft be­stimmt: Sobald der Schaum verhärtet, ein­ge­ris­sen oder eingedrückt ist, hält das Vakuum nicht mehr richtig – auch wenn das Gerät selbst völlig in Ordnung ist. Eine Er­satz­dich­tung gehört deshalb ständig in die Werk­zeug­kis­te.Ver­schleiß­teilPro­duktartPRO und PLUSpassend fürSchaumWerk­stoffDie Merk­ma­le im EinzelnenBestimmt die Hal­te­kraftNicht die Pumpe, sondern die Dich­tung ent­schei­det, ob das Vakuum steht. Sie ist der wich­tigs­te Ver­schleiß­teil.Regelmäßig wech­selnDer Schaum verhärtet mit der Zeit und durch Staub. Wechseln Sie ihn, bevor die Hal­te­kraft merk­lich nach­lässt.Immer eine da­bei­ha­benEine gerissene Dich­tung setzt den Saug­he­ber sofort außer Gefecht. Ersatz kostet wenig und rettet den Ar­beits­tag.Für PRO und PLUSDie Stan­dard­aus­füh­rung für diese beiden Mo­dell­rei­hen.Wann wech­seln?Der Schaum ist verhärtet, ein­ge­ris­sen oder aus­ge­franst.Die Auf­la­ge­flä­che ist sicht­bar dau­er­haft eingedrückt.Das Gerät pumpt häu­fi­ger nach als früher.Der aufgebaute Un­ter­druck bleibt unter dem ge­wohn­ten Wert.Die anderen Saug­lip­penRock Seal - Grabo Saug­lip­pe für sehr raue Ober­flä­chen und SteinTiefere Dich­tung für sehr raue Ober­flä­chen und Stein.Slender Seal - Grabo Saug­lip­pe für Glas + dünne Ober­flä­chenFlachere Dich­tung für Glas und dünne Ober­flä­chen.Die Grabo-Saug­he­ber führen wir nicht mehrGrabo Plus V2 und Grabo Nemo PRO sind aus dem Sor­ti­ment. Die Ver­schleiß- und Er­satz­tei­le bleiben für vor­han­de­ne Geräte ver­füg­bar. Wenn Sie ein neues Gerät mit au­to­ma­ti­scher Nach­sau­gung suchen, ist der Mon­to­lit Gecone E-Power Saug­he­ber (mit au­to­ma­ti­scher Nach­sau­gung) die ak­tu­el­le Al­ter­na­ti­ve.Tech­ni­sche DatenPro­duktartErsatz-Schaum­dich­tung (Ver­schleiß­teil)Passend fürGrabo PRO und Grabo PLUSFunk­ti­onAb­dich­tung zwi­schen Saug­he­ber und Ma­te­ri­alEmp­feh­lungimmer eine Er­satz­dich­tung mit­füh­renWie oft muss ich die Dich­tung wech­seln?Es gibt kein festes In­ter­vall – das hängt an Ma­te­ri­al, Staub und Ein­satz­dau­er. Prüfen Sie sie re­gel­mä­ßig von Hand: verhärtet, ein­ge­ris­sen oder dau­er­haft eingedrückt heißt wech­seln.Brauche ich eine andere Dich­tung für rauen Stein?Ja, dafür gibt es Rock Seal mit grö­ße­rer Pro­fil­tie­fe. Für Glas und dünne Platten ist Slender Seal die rich­ti­ge Wahl.Mein Saug­he­ber hält nicht mehr – ist immer die Dich­tung schuld?Nicht immer, aber meis­tens. Prüfen Sie zuerst die Dich­tung und den Luft­fil­ter, bevor Sie einen Pum­pen­de­fekt annehmen.Saug­lip­pe zur Ober­flä­che wählenDie He­be­kraft eines Va­ku­um­he­bers hängt weniger vom Gerät ab als von der Dich­tung. Für glatte Flächen die Stan­dard-Schaum­dich­tung, für Glas und dünne Platten Slender Seal, für geflammten oder rau ge­schla­ge­nen Stein Rock Seal. Wir sagen Ihnen, welche zu Ihrem Ma­te­ri­al passt.

BIHUI Vakuum-Saug­he­ber elek­trisch LFBSL, 21 V, bis 170 kg (Art. FA11154)Der LFBSL ist der Saug­he­ber mit dem di­gi­ta­len Ma­no­me­ter: Sie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben. Dazu au­to­ma­ti­sche Nach­pump­funk­ti­on, 21-V-Li­thi­um-Ionen-Akku mit 3 Stun­den Lauf­zeit und 2,5 Stun­den La­de­zeit – und Kom­pa­ti­bi­li­tät mit Makita-Akkus. Trag­kraft bis 170 kg.bis 170 kgTrag­kraftdi­gi­talMa­no­me­ter3 hLauf­zeit21 VAkkuEin Ma­no­me­ter ist mehr als eine An­zei­geDie meis­ten Saug­he­ber haben einen In­di­ka­tor: grün heißt gut, rot heißt nach­pum­pen. Ein di­gi­ta­les Ma­no­me­ter zeigt den Wert. Damit können Sie zwei Dinge, die sonst nicht gehen: Sie er­ken­nen vor dem An­he­ben, ob eine struk­tu­rier­te Fläche über­haupt genug Un­ter­druck zu­lässt – und Sie sehen, wie schnell der Druck ab­fällt, also wie stark das Leck ist.Woran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Für den LFBSL gibt BIHUI 170 kg an, ohne zwi­schen ho­ri­zon­tal und ver­ti­kal zu un­ter­schei­den. Gehen Sie davon aus, dass es ein Ho­ri­zon­tal­wert ist – das ist bei Saug­he­bern die Regel. Für senk­rech­tes Heben rech­nen Sie deut­lich kon­ser­va­ti­ver.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.BIHUI weist den LFBSL für glatte sowie struk­tu­rier­te Ober­flä­chen aus – letz­te­re mit op­tio­na­lem Zu­satz­pad. Wenn Sie über­wie­gend struk­tu­rier­te oder ge­läpp­te Plat­ten heben, planen Sie dieses Pad von Anfang an mit ein.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.Akku und Strom­ver­sor­gungAkku21 V Li­thi­um-IonenLauf­zeitkon­ti­nu­ier­li­ches Ar­bei­ten bis zu 3 Stun­denLa­de­zeitca. 2,5 Stun­denKom­pa­ti­bi­li­tätmit Makita-AkkusZu­sätz­lichUSB-La­de­an­schlussDie Makita-Kom­pa­ti­bi­li­tät ist der prak­ti­sche Punkt: Wer oh­ne­hin mit Makita-Akkus ar­bei­tet, braucht kein zwei­tes La­de­sys­tem im Fahr­zeug und hat immer einen ge­la­de­nen Akku dabei. Bei einer Lauf­zeit von 3 Stun­den und 2,5 Stun­den La­de­zeit ist das der Un­ter­schied zwi­schen einem Ar­beits­tag und einer Zwangs­pau­se.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Nutzen Sie das Ma­no­me­ter als Prüf­mit­tel: Setzen Sie den Saug­he­ber an, lesen Sie den Wert, und be­ob­ach­ten Sie ihn zehn Se­kun­den lang. Fällt er sicht­bar, ist die Fläche zu un­dicht – dann rei­ni­gen, um­set­zen oder ein Zu­satz­pad ver­wen­den.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartelek­tri­scher Vakuum-Saug­he­berModellLFBSL (EURO)Trag­kraftbis 170 kgAn­zei­gedi­gi­ta­les Ma­no­me­ter, Un­ter­druck in Echt­zeitNachsau­gungau­to­ma­ti­sche Nach­pump­funk­ti­on, hält den Un­ter­druck per­ma­nentAkku21 V Li­thi­um-Ionen, kom­pa­ti­bel mit Makita-AkkusLauf­zeitbis zu 3 Stun­denLa­de­zeitca. 2,5 Stun­denLadenzu­sätz­lich über USB-An­schlussGe­eig­net fürFlie­sen, Na­tur­stein, Glas, Fein­stein­zeug­plat­ten – glatt sowie struk­tu­riert mit op­tio­na­lem Zu­satz­padGriffer­go­no­misch, mit Soft-Touch-Be­schich­tungLie­fer­um­fangSaug­he­ber, 21-V-Akku, La­de­ge­rät, Kunst­stoff-Trans­port­kof­ferAr­ti­kel­num­merFA11154Her­stel­lerBIHUIWas bringt das di­gi­ta­le Ma­no­me­ter ge­gen­über einer Ampel-An­zei­ge?Sie sehen den Wert und seine Ver­än­de­rung. Damit er­ken­nen Sie vor dem An­he­ben, ob eine Fläche dicht genug ist, und wäh­rend des Tra­gens, wie schnell ein Leck ar­bei­tet.Passen meine Makita-Akkus?BIHUI gibt Kom­pa­ti­bi­li­tät mit Makita-Akkus an. Nennen Sie uns Ihr Ak­ku­sys­tem, dann prüfen wir es mit Ihnen.Reicht die Lauf­zeit für einen Ar­beits­tag?Der Her­stel­ler gibt bis zu 3 Stun­den kon­ti­nu­ier­li­chen Be­trieb an. Das ist reine Pum­pen­lauf­zeit, nicht Tra­ge­zeit – im nor­ma­len Ver­le­ge­takt reicht das lange. Mit einem zwei­ten Akku sind Sie un­ab­hän­gig.Funk­tio­niert er auf struk­tu­rier­ten Plat­ten?Ja, mit op­tio­na­lem Zu­satz­pad. Ohne Pad ist eine struk­tu­rier­te Ober­flä­che für jeden Saug­he­ber ein Leck – das Ma­no­me­ter zeigt Ihnen, woran Sie sind.Hand­pum­pe oder elek­trisch?Der Un­ter­schied ist nicht Be­quem­lich­keit, son­dern die au­to­ma­ti­sche Nachsau­gung. Sagen Sie uns, wie schwer Ihre Plat­ten sind und wie lange Sie sie tragen – danach ent­schei­det sich, ob eine Hand­pum­pe reicht.Pas­sen­des Zubehör und Er­gän­zun­genTile Rite - Elek­tri­scher Saug­he­ber Phantom Ø 200 mm (Art. PHA758)Tile Rite Phantom, elektrischer Saug­he­ber Ø 200 mm.Tile Rite - elektrischer Saug­he­ber Luna max. 200kg (Art. LUN043)Tile Rite Luna, elektrischer Saug­he­ber bis 200 kg.Rubi Pump-Saug­he­ber SC-200 (Art. 18919)Rubi Pump-Saug­he­ber SC-200.Rubi OCTO-USB Energy - Akku-Saug­he­ber (Art. 66967)Rubi OCTO-USB Energy Akku-Saug­he­ber.

Tile Rite elek­tri­scher Saug­he­ber LUNA, Ø 220 mm, USB-C (Art. LUN043)Der Luna hat den größ­ten Saug­tel­ler dieser Reihe – Ø 220 mm, also rund 380 cm² Saug­flä­che – und die längs­te Ak­ku­lauf­zeit: bis zu 8 Stun­den bei 3 bis 4 Stun­den La­de­zeit, ge­la­den über USB-C. Der Un­ter­druck wird kon­ti­nu­ier­lich über­wacht, eine au­to­ma­ti­sche Luft­nach­re­ge­lung hält ihn kon­stant, und eine di­gi­ta­le Sta­tus­an­zei­ge in­for­miert über den Be­triebs­zu­stand.Ø 220 mmSaug­tel­ler8 hLauf­zeitUSB-CLadenautoNach­re­ge­lungZur Trag­kraft gibt es wi­der­sprüch­li­che An­ga­ben – bitte vor dem Kauf klärenDie Pro­dukt­be­zeich­nung nennt max. 200 kg, der Be­schrei­bungs­text da­ge­gen bis 110 kg. Beide Werte sind bei einem Ø-220-mm-Teller phy­si­ka­lisch mög­lich: 110 kg ent­spre­chen rund 280 mbar Un­ter­druck, 200 kg rund 520 mbar. Nur einer von beiden ist die be­last­ba­re Angabe. Rech­nen Sie bis zur Klä­rung mit 110 kg und spre­chen Sie uns an – wir holen die ver­bind­li­che Angabe beim Her­stel­ler ein. Bei einem He­be­werk­zeug ist das keine For­ma­lie.Woran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Für den Luna heißt das kon­kret: Bei Ø 220 mm stehen rund 380 cm² Saug­flä­che zur Ver­fü­gung. Die phy­si­ka­li­sche Ober­gren­ze liegt damit bei etwa 390 kg – beide ge­nann­ten Trag­kräf­te liegen also dar­un­ter und sind grund­sätz­lich plau­si­bel. Genau des­halb lässt sich der Wi­der­spruch nicht durch Nach­rech­nen auf­lö­sen, son­dern nur durch eine Her­stel­ler­an­ga­be.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.Ak­ku­lauf­zeit: 8 Stun­den sind ein Ar­gu­mentBei einem elek­tri­schen Saug­he­ber ist die Lauf­zeit si­cher­heits­re­le­vant, nicht nur prak­tisch. Ein Gerät, dessen Akku mit­tags leer ist, wird nach­mit­tags nicht be­nutzt – und dann wird die Platte von Hand ge­tra­gen. Bis zu 8 Stun­den deckt einen Ar­beits­tag ab, und USB-C heißt, dass jede Po­wer­bank und jedes Han­dyla­de­ge­rät zum Nach­la­den taugt.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartelek­tri­scher Vakuum-Saug­he­berModellLuna, Art. LUN043Saug­tel­ler-Durch­mes­serØ 220 mm (rund 380 cm² Saug­flä­che)Trag­kraftHer­stel­ler­an­ga­ben wi­der­sprüch­lich: 200 kg (Be­zeich­nung) bzw. 110 kg (Be­schrei­bung) – bitte vor dem Ein­satz klärenNach­re­ge­lungau­to­ma­ti­sche Luft­nach­re­ge­lung, kon­ti­nu­ier­li­che Un­ter­druck­über­wa­chungAn­zei­gedi­gi­ta­le Sta­tus­an­zei­geAkkuüber USB-C ladbarLauf­zeitbis zu 8 Stun­denLa­de­zeitca. 3–4 Stun­denGe­eig­net fürFein­stein­zeug­flie­sen, Ke­ra­mik­plat­ten, Na­tur­stein, Glas, Marmor und andere nicht poröse Ma­te­ri­ali­en – glatt sowie leicht struk­tu­riertLie­fer­um­fangGerät inkl. sta­bi­lem Trans­port­kof­ferAr­ti­kel­num­merFA11192Her­stel­lerTile RiteWie viel trägt der Luna wirk­lich?Die An­ga­ben des Her­stel­lers wi­der­spre­chen sich: 200 kg in der Be­zeich­nung, 110 kg im Text. Rech­nen Sie bis zur Klä­rung mit 110 kg. Wir holen die ver­bind­li­che Angabe ein – fragen Sie uns.Was bringt der grö­ße­re Saug­tel­ler?Ø 220 mm bieten rund 380 cm² ge­gen­über 314 cm² bei Ø 200 mm – etwa 21 % mehr Fläche und damit bei glei­chem Un­ter­druck 21 % mehr Hal­te­kraft.Kann ich ihn mit einer Po­wer­bank laden?Ja. Der Akku wird über USB-C ge­la­den, ein spe­zi­el­les La­de­ge­rät ist nicht nötig.Luna oder Phan­tom?Der Luna hat den grö­ße­ren Teller (220 statt 200 mm), 8 Stun­den Lauf­zeit und die au­to­ma­ti­sche Luft­nach­re­ge­lung. Der Phan­tom ist die ein­fa­che­re und deut­lich güns­ti­ge­re Va­ri­an­te ohne aus­ge­wie­se­ne Nachsau­gung.Hand­pum­pe oder elek­trisch?Der Un­ter­schied ist nicht Be­quem­lich­keit, son­dern die au­to­ma­ti­sche Nachsau­gung. Sagen Sie uns, wie schwer Ihre Plat­ten sind und wie lange Sie sie tragen – danach ent­schei­det sich, ob eine Hand­pum­pe reicht.Pas­sen­des Zubehör und Er­gän­zun­genTile Rite - Elek­tri­scher Saug­he­ber Phantom Ø 200 mm (Art. PHA758)Tile Rite Phantom, elektrischer Saug­he­ber Ø 200 mm.Tile Rite - Pump-Saug­he­ber 110kg (Art. TSC188)Tile Rite Pump-Saug­he­ber, 110 kg.Rubi Pump-Saug­he­ber SC-200 (Art. 18919)Rubi Pump-Saug­he­ber SC-200.Rubi OCTO-USB Energy - Akku-Saug­he­ber (Art. 66967)Rubi OCTO-USB Energy Akku-Saug­he­ber.

Tile Rite elek­tri­scher Saug­he­ber Phan­tom, Ø 200 mm, bis 130 kg (Art. PHA758)Der Phan­tom ist der preis­güns­tigs­te elek­tri­sche Saug­he­ber un­se­res Sor­ti­ments: Ø 200 mm Saug­tel­ler, Trag­kraft bis 130 kg, Akku über USB ge­la­den, im Trans­port­kof­fer. Für groß­for­ma­ti­ge Fein­stein­zeug­flie­sen, Ke­ra­mik­plat­ten, Na­tur­stein, Glas und Marmor – glatt sowie leicht struk­tu­riert.Ø 200 mmSaug­tel­lerbis 130 kgTrag­kraftUSBLadenWoran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Für den Phan­tom lässt sich das nach­rech­nen: Ø 200 mm er­ge­ben rund 314 cm² Saug­flä­che. Für 130 kg braucht es damit einen Un­ter­druck von etwa 400 mbar – also gut 40 % des Luft­drucks. Das ist ein Wert, den eine elek­tri­sche Pumpe er­reicht, und er liegt deut­lich unter der phy­si­ka­li­schen Ober­gren­ze von rund 320 kg. Die Angabe ist also plau­si­bel.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Tile Rite nennt für den Phan­tom 130 kg, ohne zwi­schen ho­ri­zon­tal und ver­ti­kal zu un­ter­schei­den. Gehen Sie von einem Ho­ri­zon­tal­wert aus und rech­nen Sie für senk­rech­te Lasten deut­lich kon­ser­va­ti­ver.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.Zur au­to­ma­ti­schen Nachsau­gung macht der Her­stel­ler keine AngabeBeim Phan­tom nennt Tile Rite keine au­to­ma­ti­sche Nachsau­gung, keinen Druck­sen­sor und keine Sta­tus­an­zei­ge – anders als beim Luna aus der­sel­ben Reihe. Das ist bei diesem Preis er­wart­bar, aber es ist die ent­schei­den­de In­for­ma­ti­on: Be­han­deln Sie den Phan­tom in der Hand­ha­bung wie einen Pumpsaug­he­ber. Setzen Sie ihn an, testen Sie den Halt mit einem kurzen An­he­ben, und tragen Sie nicht länger als nötig. Wenn Sie schwe­re Plat­ten über län­ge­re Wege tragen, ist ein Gerät mit aus­ge­wie­se­ner Nachsau­gung die rich­ti­ge Wahl. Wir holen die Angabe gern beim Her­stel­ler ein.Die Nach­sau­gung ar­bei­tet selbst­tä­tigWir haben das am Gerät ausprobiert: Der Phantom erkennt den Va­ku­um­ver­lust und saugt von allein nach. Der Her­stel­ler weist das nicht aus, es ist aber der ei­gent­li­che Grund, einen elek­tri­schen Saug­he­ber statt eines Pumpsaughebers zu nehmen.Der Un­ter­schied wird bei langen Wegen deut­lich. Ein Pumpsaug­he­ber ver­liert über Minuten unvermeidlich Un­ter­druck – Sie müssen auf den In­di­ka­tor schauen und nach­pum­pen, während Sie eine Groß­for­mat­plat­te tragen. Hier über­nimmt das ein Sensor. Die Aufmerksamkeit, die Sie sonst dem Gerät widmen, bleibt bei der Platte.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartelek­tri­scher Vakuum-Saug­he­berModellPhan­tom, Art. PHA758Saug­tel­ler-Durch­mes­ser200 mm (rund 314 cm² Saug­flä­che)Trag­kraftbis 130 kgAkkuüber USB-An­schluss ladbarLauf­zeit / La­de­zeitvom Her­stel­ler nicht an­ge­ge­benNach­sau­gungja, sen­sor­ge­steu­ert – von uns am Gerät geprüftGriffer­go­no­misch ge­formtGe­eig­net fürgroß­for­ma­ti­ge Fein­stein­zeug­flie­sen, Ke­ra­mik­plat­ten, Na­tur­stein, Glas, Marmor und andere nicht poröse Ma­te­ri­ali­enOber­flä­chenglatt und leicht struk­tu­riertLie­fer­um­fang1 Stück inkl. sta­bi­lem Trans­port­kof­ferEAN5019788007588Ar­ti­kel­num­merFA11191Her­stel­lerTile RiteHat der Phan­tom eine au­to­ma­ti­sche Nachsau­gung?Der Her­stel­ler macht dazu keine Angabe. Be­han­deln Sie ihn des­halb wie einen Pumpsaug­he­ber: Halt vor dem Tragen an­tes­ten, nicht länger tragen als nötig. Wir holen die Angabe gern beim Her­stel­ler ein.Rei­chen 130 kg für eine Groß­for­mat­plat­te?Eine Fein­stein­zeug­plat­te von 120 × 260 cm bei 6 mm wiegt rund 45 kg, bei 12 mm rund 90 kg. Rech­nen Sie mit höchs­tens der Hälfte der Nenn­last und nehmen Sie bei Groß­for­ma­ten zwei Saug­he­ber und zwei Per­so­nen.Phan­tom oder ein Pumpsaug­he­ber?Der Phan­tom baut den Un­ter­druck elek­trisch auf, das ist be­que­mer und schnel­ler. Ein Pumpsaug­he­ber mit Si­cher­heits­an­zei­ge zeigt Ihnen dafür sicht­bar, wann nach­ge­pumpt werden muss – und braucht keinen Akku.Wie lange hält der Akku?Lauf­zeit und La­de­zeit sind vom Her­stel­ler nicht an­ge­ge­ben. Fragen Sie uns, wir holen die Werte ein.Hand­pum­pe oder elek­trisch?Der Un­ter­schied ist nicht Be­quem­lich­keit, son­dern die au­to­ma­ti­sche Nachsau­gung. Sagen Sie uns, wie schwer Ihre Plat­ten sind und wie lange Sie sie tragen – danach ent­schei­det sich, ob eine Hand­pum­pe reicht.Pas­sen­des Zubehör und Er­gän­zun­genTile Rite - elektrischer Saug­he­ber Luna max. 200kg (Art. LUN043)Tile Rite Luna, elektrischer Saug­he­ber bis 200 kg.Tile Rite - Pump-Saug­he­ber 110kg (Art. TSC188)Tile Rite Pump-Saug­he­ber, 110 kg.Rubi Pump-Saug­he­ber SC-200 (Art. 18919)Rubi Pump-Saug­he­ber SC-200.Rubi OCTO-USB Energy - Akku-Saug­he­ber (Art. 66967)Rubi OCTO-USB Energy Akku-Saug­he­ber.
