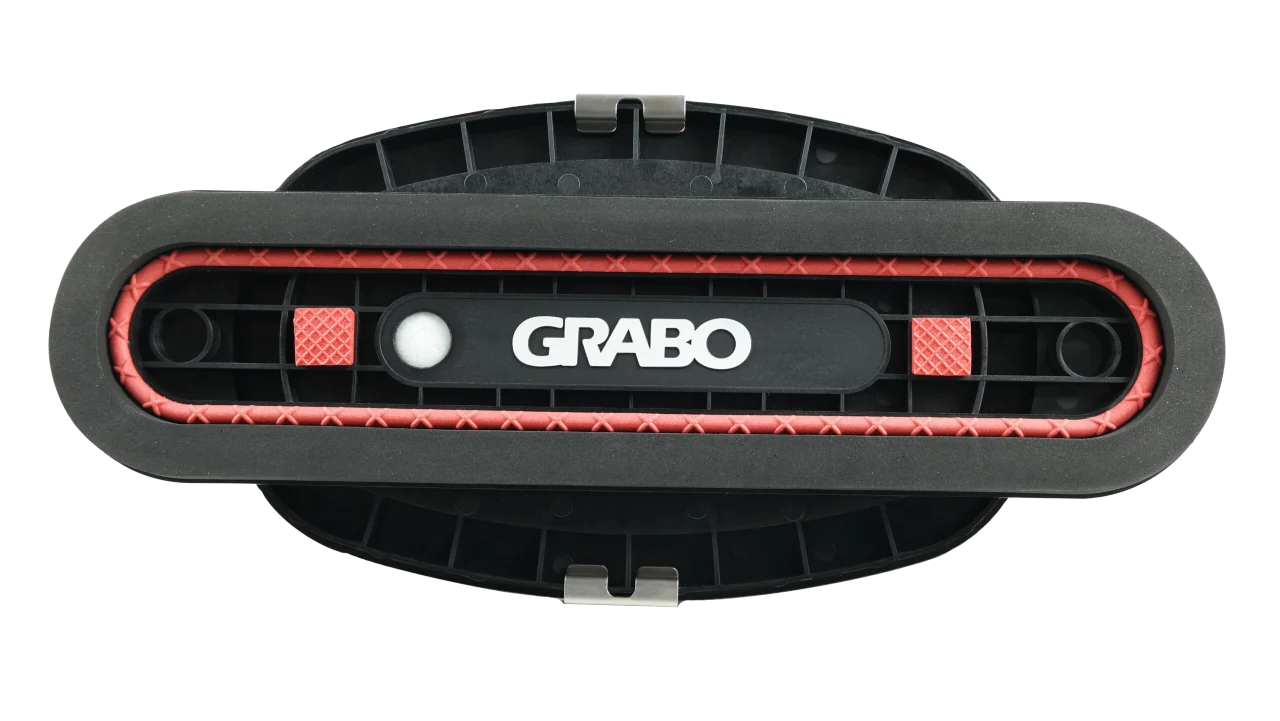

Slender Seal – GRABO Sauglippe für Glas und dünne Oberflächen (Art. FA10790)
Der Slender Seal ist eine Ersatz- und Spezialsauglippe für GRABO Saugheber: nur 100 mm breit, dafür 400 mm lang. Damit lassen sich schmale und lange Oberflächen ansaugen, an denen ein runder Saugteller nicht genug Fläche findet – Glasstreifen, Sockelplatten, schmale Zuschnitte. Ansaugen von maximal 60 kg, Fixierung mit 2 Metall-Clips.
100 × 400 mm Sauglippe | max. 60 kg Tragkraft | 2 Clips Fixierung |
Das Problem, das eine schmale Sauglippe löst
Ein runder Saugteller mit Ø 200 mm braucht eine zusammenhängende Fläche von mindestens 200 mm in jeder Richtung. Bei einem Zuschnitt von 120 mm Breite – einer Sockelplatte, einem Glasstreifen, einer schmalen Passfliese – findet er diese Fläche nicht: Er ragt über und dichtet nicht. Ein langer, schmaler Dichtstreifen bekommt dieselbe Fläche über die Länge statt über die Breite.
Nur 100 mm Breite Passt auf schmale Zuschnitte, an denen ein runder Teller überragt. | 400 mm Länge Über die Länge kommt genug Saugfläche zusammen, um 60 kg zu halten. |
Für Glas und dünne Oberflächen Der Hersteller nennt beides ausdrücklich – also auch für dünne Platten, die sich unter punktueller Last verwinden. | Lastverteilung über die Länge Eine lange Lippe stützt ein schmales Werkstück über seine ganze Länge, statt es in der Mitte anzuheben. Bei dünnem Material ist das der Unterschied zwischen Tragen und Brechen. |
Voraussetzung: Sie brauchen einen GRABO Saugheber
Haltekraft = Unterdruck × Fläche
Warum der Untergrund über Erfolg oder Absturz entscheidet
Ein Saugheber braucht eine dichte Fläche. Undichtigkeit ist nicht nur weniger Haltekraft, sondern ein Leck: Der Unterdruck baut sich über Sekunden bis Minuten ab, und das passiert genau dann, wenn Sie die Platte schon tragen.
Glasierte und polierte Flächen Der Idealfall. Dicht, glatt, keine Poren – hier erreichen Saugheber ihre Nennwerte. | Strukturierte und geläppte Flächen Das Problem: Jede Struktur ist ein Kanal unter der Dichtlippe. Dafür braucht es weiche, dicke Spezialdichtungen – oder es funktioniert nicht. |
Poröser Naturstein und Rückseiten Die Fliesenrückseite ist offenporig. Ein Saugheber gehört auf die Sichtseite, nicht auf die Rückseite. | Staub, Feuchtigkeit, Kleberreste Staub unter der Dichtlippe ist ein Leck. Vor dem Ansetzen abwischen – das ist der billigste Sicherheitsgewinn, den es gibt. |
Die wichtigste Zahl steht selten dabei: horizontal oder vertikal?
Fast alle Tragkraftangaben gelten für horizontales Anheben – die Platte liegt flach, der Saugheber zieht senkrecht nach oben. Sobald die Platte senkrecht steht, wirkt das Gewicht nicht mehr als Zug auf die Dichtung, sondern als Schub, und die Dichtung muss die Last über Reibung halten. Die zulässige Last bricht dabei drastisch ein.
Was die Hersteller selbst dazu sagen
Rechnen Sie nie mit der Maximalangabe
Wofür man sie braucht
Glasstreifen und Glasplatten Der vom Hersteller genannte Hauptfall – auch weil Glas keine Struktur hat und perfekt dichtet. | Sockelplatten und schmale Zuschnitte Fliesenstreifen, die für einen runden Teller zu schmal sind. |
Dünne Platten Bei dünnem Material verteilt die lange Lippe die Last über die Länge, statt sie punktuell einzuleiten. | Leibungen und Anschlussstücke Zuschnitte, die man ohnehin schon vorsichtig behandeln muss. |
Sicherheitsregeln beim Arbeiten mit Saughebern
Technische Daten
| Produktart | Spezial-Sauglippe für GRABO Saugheber |
|---|---|
| Modell | Slender Seal |
| Breite | 100 mm |
| Länge | 400 mm |
| Maximale Tragkraft | 60 kg |
| Befestigung | 2 Metall-Clips |
| Kompatibilität | passt unter jedes Modell der GRABO-Saugheber |
| Geeignet für | Glas und dünne Oberflächen; schmale und lange Oberflächen |
| Inhalt | 1 Stück |
| Artikelnummer | FA10790 |
| Hersteller | Grabo |
Ist das ein kompletter Saugheber?
Warum nur 60 kg?
Wofür brauche ich sie konkret?
Aus welchem Material ist sie?
Welcher Saugheber trägt Ihre Platten?
