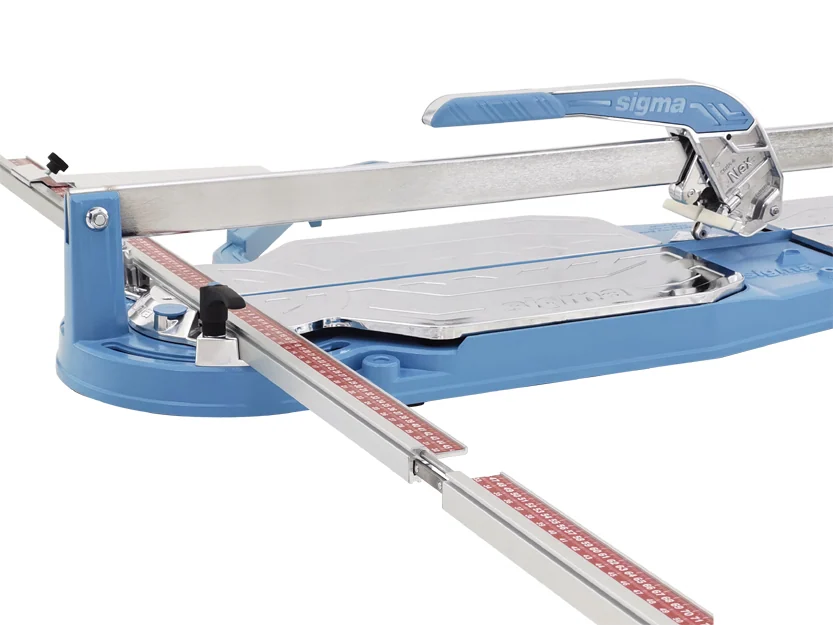

Sigma Verlängerung für alle Anschlagwinkel der Serie 4 (Art. 17A)

Sigma 4CN NEX Flie­sen­schnei­der 76 cm Schnitt­län­ge Kraft­voll, präzise und komfortabel zu be­die­nen: Der Sigma 4CN NEX Flie­sen­schnei­der kom­bi­niert eine Schnitt­län­ge von 76 cm mit dem leis­tungs­star­ken Schub­ritz­sys­tem der Sigma Serie 4. Das ku­gel­ge­la­ger­te 16-mm-Schneid­rad, die stabile Kon­struk­ti­on und eine ma­xi­ma­le Brech­kraft von 1.200 kg er­mög­li­chen kon­trol­lier­te Schnit­te bei ke­ra­mi­schen Fliesen und Fein­stein­zeug. 76 cm max. Schnitt­län­ge 53,7 × 53,7 cm max. Dia­go­nal­maß bis 19 mm Ma­te­ri­al­stär­ke 1.200 kg Brech­kraft Sigma 4CN NEX: Profi-Flie­sen­schnei­der mit Schub­ritz­sys­tem Der Sigma 4CN NEX Flie­sen­schnei­der gehört zur voll­stän­dig über­ar­bei­te­ten Serie 4 des ita­lie­ni­schen Her­stel­lers Sigma. Das NEX-System ar­bei­tet mit einem Schub­ritz­ver­fah­ren: Der Schneid­he­bel wird zum An­rit­zen der Fliese vom An­wen­der nach vorn ge­scho­ben. Das Schneid­rad bleibt dabei von der Bedienseite aus sicht­bar. Nach dem An­rit­zen wird der Griff angehoben. Dabei dreht sich der Brech­fuß au­to­ma­tisch in die be­nö­tig­te Po­si­ti­on. An­schlie­ßend kann die Fliese kon­trol­liert entlang der Ritz­li­nie ge­bro­chen werden. Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung an un­ter­schied­li­che Flie­sen­stär­ken ist beim NEX-System nicht er­for­der­lich. Mit 76 cm gerader Schnitt­län­ge und einem ma­xi­ma­len Dia­go­nal­maß von 53,7 × 53,7 cm eignet sich der Sigma 4CN NEX be­son­ders für häufig verwendete mitt­le­re Flie­sen­for­ma­te. Der bereits ent­hal­te­ne linke Auf­la­ge­schen­kel ver­grö­ßert die Auf­la­ge­flä­che und un­ter­stützt die sichere Po­si­tio­nie­rung breiterer Werk­stü­cke. Kurz gesagt Fliese aus­rich­ten, NEX-Griff nach vorn schie­ben, Griff anheben und die an­ge­ritz­te Fliese kon­trol­liert brechen. Die Vor­tei­le des Sigma 4CN NEX ✓ NEX-Schub­ritz­sys­tem Zum An­rit­zen wird der Schneid­he­bel nach vorn ge­scho­ben. ✓ 1.200 kg Brech­kraft Leis­tungs­star­ke Brech­vor­rich­tung für an­spruchs­vol­le Fliesen. ✓ Sicht­ba­res 16-mm-Rad Ku­gel­ge­la­gert, doppelt ge­fe­dert und durch eine Metallschale ge­schützt. ✓ Keine Hö­hen­an­pas­sung Das NEX-System passt sich un­ter­schied­li­chen Flie­sen­stär­ken an. ✓ Präzise Führung Drei zweireihige Ku­gel­la­ger un­ter­stüt­zen eine dau­er­haft genaue Be­we­gung. ✓ Linke Auflage ent­hal­ten Der mit­ge­lie­fer­te Auf­la­ge­schen­kel ver­grö­ßert die Ar­beits­flä­che. NEX-Schneid­he­bel für kraft­vol­les An­rit­zen Beim NEX-System wird der Schneid­he­bel zum An­rit­zen nach vorn ge­scho­ben. Sigma hat diese Va­ri­an­te für eine ein­fa­che und tiefe Ritzung ent­wi­ckelt. Das von der Bedienseite aus sicht­ba­re Schneid­rad un­ter­stützt die Kon­trol­le entlang der vor­ge­se­he­nen Schnitt­li­nie. Das 16 mm große Schneid­rad läuft ku­gel­ge­la­gert und besitzt eine dop­pel­te Fe­de­rung. Die Führung des Schlit­tens erfolgt über drei zweireihige Ku­gel­la­ger. Beim Anheben des Griffes dreht sich der 120 mm breite Brech­fuß au­to­ma­tisch in die be­nö­tig­te Brechposition. Fliesen in drei Schrit­ten schnei­den 01 Fliese aus­rich­ten Fliese auf­le­gen und das ge­wünsch­te Schnitt­maß am schwenk­ba­ren Mess­win­kel ein­stel­len. 02 Ober­flä­che an­rit­zen Den NEX-Griff mit gleich­mä­ßi­gem Druck nach vorn über die Fliese schie­ben. 03 Fliese brechen Griff anheben, Brech­fuß po­si­tio­nie­ren und die Fliese kon­trol­liert entlang der Ritz­li­nie brechen. Für welche Fliesen eignet sich der Sigma 4CN NEX? Mit seiner Schnitt­ka­pa­zi­tät eignet sich der Sigma 4CN NEX unter anderem für: gerade Schnit­te bis 76 cm, Dia­go­nal­schnit­te bis 53,7 × 53,7 cm, ke­ra­mi­sche Wand- und Bo­den­flie­sen, Fein­stein­zeug in­ner­halb der an­ge­ge­be­nen Ma­te­ri­al­stär­ke, Winkel- und Se­ri­en­schnit­te bei Ver­le­ge­ar­bei­ten, pro­fes­sio­nel­le Bau­stel­len und an­spruchs­vol­le Re­no­vie­rungs­ar­bei­ten. Hinweis zur Ma­te­ri­al­eig­nung Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4CN NEX Der Sigma 4CN NEX kann mit ver­schie­de­nen Zu­be­hör­tei­len an un­ter­schied­li­che Schneid­auf­ga­ben an­ge­passt werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im se­ri­en­mä­ßi­gen Lie­fer­um­fang ent­hal­ten. Schnitt­li­ni­en­an­zei­ge / Laser-Kit 022V Macht die vorgesehene Ritz- und Schnitt­li­nie auf der Fliese sicht­bar. Ma­gne­ti­sche Mo­sa­ik­mat­te 64B2 Rutsch­hem­men­de Ma­gnet­mat­te für das kon­trol­lier­te Schnei­den von Mosaik. Ver­län­ge­rung 17A 50 cm lange Ver­län­ge­rung für den Mess­win­kel, rechts oder links mon­tier­bar. Vorderer Mess­win­kel 90E5 Zu­sätz­li­che Messhilfe für par­al­le­le Schnit­te langer und schma­ler Werk­stü­cke. LVT/SPC-Schneid­satz 64S Nur für NEX-Modelle: zum An­rit­zen von LVT- und SPC-Ma­te­ri­al bis maximal 6 mm. Rechter Auf­la­ge­schen­kel 484 Ergänzt den ent­hal­te­nen linken Auf­la­ge­schen­kel und er­wei­tert die Auf­la­ge­flä­che. An­schlag­win­kel 90NC Pas­sen­der Ersatz-An­schlag­win­kel mit Maßskala für den Sigma 4CN NEX. Er­satz­schneid­rä­der 14N und 14NT 16-mm-Er­satz­schneid­rä­der aus Stahl oder Titan für den NEX-Schneid­he­bel. Bitte be­ach­ten: Zubehör und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Vor dem Kauf sollte die Kom­pa­ti­bi­li­tät des je­wei­li­gen Zu­be­hör­ar­ti­kels mit dem Sigma 4CN NEX geprüft werden. Der linke Auf­la­ge­schen­kel ist bereits ent­hal­ten. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4CN NEX Serie Sigma Serie 4 NEX Ritz­sys­tem NEX-Schub­ritz­sys­tem Ma­xi­ma­le Schnitt­län­ge 76 cm Ma­xi­ma­les Dia­go­nal­maß 53,7 × 53,7 cm Ma­te­ri­al­stär­ke 0–19 mm Ma­xi­ma­le Brech­kraft 1.200 kg Schneid­rad Ø 16 mm, ku­gel­ge­la­gert und doppelt ge­fe­dert Brech­fuß 120 mm, au­to­ma­tisch drehend Win­kel­an­schlag Stu­fen­los von −45° bis +45° ein­stell­bar Flie­sen­auf­la­gen Ge­fe­der­te Me­tall­auf­la­gen Auf­la­gen­ver­brei­te­rung Linker Auf­la­ge­schen­kel ent­hal­ten Ab­mes­sun­gen 114 × 46 × 28 cm Gewicht 12,7 kg Ar­ti­kel­num­mer FA10554 Lie­fer­um­fang 1 × Sigma 4CN NEX Flie­sen­schnei­der 1 × ku­gel­ge­la­ger­tes 16-mm-Schneid­rad 1 × linker Auf­la­ge­schen­kel Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4CN NEX Welche Flie­sen­grö­ße kann mit dem Sigma 4CN NEX ge­schnit­ten werden? Gerade Schnit­te sind bis 76 cm möglich. Bei qua­dra­ti­schen Fliesen beträgt das ma­xi­ma­le Dia­go­nal­maß 53,7 × 53,7 cm. Was be­deu­tet NEX-Schub­ritz­sys­tem? Beim NEX-System wird der Schneid­he­bel zum An­rit­zen nach vorn ge­scho­ben. Das Schneid­rad bleibt dabei von der Bedienseite aus sicht­bar. Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden? Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung ist beim NEX-System nicht er­for­der­lich. Die maximal brechbare Ma­te­ri­al­stär­ke beträgt 19 mm. Ist eine Auf­la­gen­ver­brei­te­rung ent­hal­ten? Ja. Der linke Auf­la­ge­schen­kel gehört bei diesem Modell zum Lie­fer­um­fang. Ein pas­sen­der rechter Auf­la­ge­schen­kel ist separat er­hält­lich. Kann der Sigma 4CN NEX Fein­stein­zeug schnei­den? Der Flie­sen­schnei­der ist für ke­ra­mi­sche Fliesen und Fein­stein­zeug aus­ge­legt. Die tat­säch­li­che Schneidbarkeit hängt von Stärke, Härte, Span­nung und Ober­flä­chen­struk­tur der je­wei­li­gen Fliese ab. Kann der An­schlag ver­län­gert werden? Ja. Die separat er­hält­li­che Sigma-Ver­län­ge­rung 17A er­wei­tert den Mess­win­kel um 50 cm und kann rechts oder links be­fes­tigt werden. Ist das LVT/SPC-Kit mit dem Sigma 4CN NEX kom­pa­ti­bel? Ja. Der op­tio­na­le Schneid­satz 64S ist spe­zi­ell für die NEX-Modelle der Sigma Serie 4 vor­ge­se­hen und eignet sich für LVT- und SPC-Ma­te­ri­al bis maximal 6 mm Stärke. Wie erhält man die fünf­jäh­ri­ge Sigma-Ga­ran­tie? Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Fazit: Leis­tungs­star­ker NEX-Flie­sen­schnei­der für mitt­le­re Formate Der Sigma 4CN NEX ver­bin­det 76 cm Schnitt­län­ge mit hoher Brech­kraft, prä­zi­ser Ku­gel­la­ger­füh­rung und einem komfortablen Schub­ritz­sys­tem. Das sicht­ba­re 16-mm-Schneid­rad, der au­to­ma­tisch dre­hen­de Brech­fuß und der ent­hal­te­ne linke Auf­la­ge­schen­kel machen ihn zu einer überzeugenden Wahl für pro­fes­sio­nel­le Flie­sen­le­ger und an­spruchs­vol­le Ver­le­ge­ar­bei­ten.

Sigma 4EN NEX Flie­sen­schnei­der 125 cm Schnitt­län­ge Kraft­voll, präzise und für große Flie­sen­for­ma­te ent­wi­ckelt: Der Sigma 4EN NEX Flie­sen­schnei­der ver­bin­det 125 cm Schnitt­län­ge mit dem leis­tungs­star­ken Schub­ritz­sys­tem der Sigma Serie 4. Das ku­gel­ge­la­ger­te 16-mm-Schneid­rad, eine ma­xi­ma­le Brech­kraft von 1.200 kg und die präzise Schlit­ten­füh­rung er­mög­li­chen kon­trol­lier­te Schnit­te bei groß­for­ma­ti­gen ke­ra­mi­schen Fliesen und Fein­stein­zeug. 125 cm max. Schnitt­län­ge 88,4 × 88,4 cm max. Dia­go­nal­maß bis 19 mm Ma­te­ri­al­stär­ke 1.200 kg Brech­kraft Sigma 4EN NEX: Profi-Flie­sen­schnei­der für große Formate Der Sigma 4EN NEX Flie­sen­schnei­der gehört zur Serie 4 des ita­lie­ni­schen Her­stel­lers Sigma. Das Modell ver­bin­det eine Schnitt­län­ge von 125 cm mit dem kraft­vol­len NEX-Schub­ritz­ver­fah­ren. Zum An­rit­zen wird der er­go­no­misch ge­form­te Schneid­he­bel vom An­wen­der nach vorn ge­scho­ben. Das Schneid­rad bleibt während der Ritz­be­we­gung von der Bedienseite aus gut sicht­bar. Nach dem An­rit­zen wird der Griff angehoben. Dabei dreht sich der Brech­fuß au­to­ma­tisch in die be­nö­tig­te Po­si­ti­on, sodass die Fliese an­schlie­ßend kon­trol­liert entlang der Ritz­li­nie ge­bro­chen werden kann. Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung an un­ter­schied­li­che Flie­sen­stär­ken ist beim NEX-System nicht er­for­der­lich. Mit 125 cm gerader Schnitt­län­ge und einem ma­xi­ma­len Dia­go­nal­maß von 88,4 × 88,4 cm eignet sich der Sigma 4EN NEX be­son­ders für lange Fliesen, größere Platten und an­spruchs­vol­le Ver­le­ge­ar­bei­ten. Kurz gesagt Fliese aus­rich­ten, NEX-Griff nach vorn schie­ben, Griff anheben und die an­ge­ritz­te Fliese kon­trol­liert brechen. Die Vor­tei­le des Sigma 4EN NEX ✓ NEX-Schub­ritz­sys­tem Zum An­rit­zen wird der Schneid­he­bel kon­trol­liert nach vorn ge­scho­ben. ✓ 1.200 kg Brech­kraft Leis­tungs­star­ke Brech­vor­rich­tung für an­spruchs­vol­le Fliesen. ✓ Sicht­ba­res 16-mm-Rad Ku­gel­ge­la­gert, doppelt ge­fe­dert und durch eine Metallschale ge­schützt. ✓ Keine Hö­hen­an­pas­sung Das NEX-System passt sich un­ter­schied­li­chen Flie­sen­stär­ken an. ✓ Präzise Ku­gel­la­ger­füh­rung Drei zweireihige Ku­gel­la­ger un­ter­stüt­zen eine dau­er­haft genaue Be­we­gung. ✓ 125 cm Schnitt­län­ge Aus­ge­legt für lange Fliesen und größere ke­ra­mi­sche Platten. NEX-Schneid­he­bel für kraft­vol­les An­rit­zen Das NEX-System wurde für eine tiefe und kon­trol­lier­te Ritz­be­we­gung mit ge­rin­gem Kraft­auf­wand ent­wi­ckelt. Be­son­ders bei rauen, struk­tu­rier­ten, dicken oder großen Fliesen un­ter­stützt das Schub­ritz­ver­fah­ren eine gleich­mä­ßi­ge Führung des Schneidrades. Das ku­gel­ge­la­ger­te Schneid­rad besitzt einen Durch­mes­ser von 16 mm und ist von der Bedienseite aus sicht­bar. Seine dop­pel­te Fe­de­rung un­ter­stützt eine gedämpfte Ritz­be­we­gung auf struk­tu­rier­ten Ober­flä­chen. Eine rei­bungs­ar­me Metallschale schützt das Schneid­rad vor seit­li­chem Ver­schleiß. Der Gleitschlitten wird über drei zweireihige Ku­gel­la­ger geführt. Ein automatisches System hält den Schneid­he­bel angehoben und er­leich­tert dadurch das Ein­le­gen der Fliese. Beim Anheben des Griffes dreht sich der 120 mm breite Brech­fuß au­to­ma­tisch in die Brechposition. Fliesen in drei Schrit­ten schnei­den 01 Fliese aus­rich­ten Fliese sicher auf­le­gen und das ge­wünsch­te Schnitt­maß am schwenk­ba­ren Mess­win­kel ein­stel­len. 02 Ober­flä­che an­rit­zen Den NEX-Griff mit gleich­mä­ßi­gem Druck nach vorn über die Fliese schie­ben. 03 Fliese brechen Griff anheben, Brech­fuß po­si­tio­nie­ren und die Fliese kon­trol­liert entlang der Ritz­li­nie brechen. Für welche Fliesen eignet sich der Sigma 4EN NEX? Mit seiner großen Schnitt­ka­pa­zi­tät eignet sich der Sigma 4EN NEX unter anderem für: gerade Schnit­te bis 125 cm, Dia­go­nal­schnit­te bis 88,4 × 88,4 cm, groß­for­ma­ti­ge ke­ra­mi­sche Wand- und Bo­den­flie­sen, Fein­stein­zeug in­ner­halb der an­ge­ge­be­nen Ma­te­ri­al­stär­ke, lange Längs-, Winkel- und Se­ri­en­schnit­te, pro­fes­sio­nel­le Bau­stel­len und an­spruchs­vol­le Re­no­vie­rungs­ar­bei­ten. Hinweis zur Ma­te­ri­al­eig­nung Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur, innerer Span­nung und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Die Angabe von 19 mm be­zeich­net die maximal brechbare Ma­te­ri­al­stär­ke des Gerätes. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4EN NEX Der Sigma 4EN NEX kann mit ver­schie­de­nen Zu­be­hör­tei­len an un­ter­schied­li­che Schneid­auf­ga­ben an­ge­passt werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im se­ri­en­mä­ßi­gen Lie­fer­um­fang ent­hal­ten. Schnitt­li­ni­en­an­zei­ge 022V Beleuchtet die vorgesehene Ritz- und Schnitt­li­nie. Be­nö­tigt zwei separat er­hält­li­che AA-Batterien. Ma­gne­ti­sche Mo­sa­ik­mat­te 64B2 Rutsch­hem­men­de Ma­gnet­mat­te für das kon­trol­lier­te Schnei­den von Mosaik. Ver­län­ge­rung 17A 50 cm lange Ver­län­ge­rung für den Mess­win­kel, rechts oder links mon­tier­bar. Vorderer Mess­win­kel 90E5 Messhilfe für par­al­le­le Schnit­te langer und schma­ler Werk­stü­cke – be­son­ders prak­tisch ab 90 cm. Trans­port­ta­sche 43E2 Ge­pols­ter­te Canvas-Trans­port­ta­sche mit Rollen, von Sigma aus­drück­lich für den 4EN aus­ge­wie­sen. LVT/SPC-Schneid­satz 64S Nur für NEX-Modelle: zum An­rit­zen von LVT- und SPC-Ma­te­ri­al bis maximal 6 mm. Auf­la­gen­ver­brei­te­run­gen Zu­sätz­li­che seit­li­che Auf­la­ge­schen­kel für eine größere Auf­la­ge­flä­che bei breiten Fliesen. Par­al­lel­an­schlag 19N Zu­sätz­li­cher An­schlag für wie­der­keh­ren­de par­al­le­le Schnit­te und gleich­mä­ßi­ge Strei­fen. 16-mm-Er­satz­schneid­rad Pas­sen­des ku­gel­ge­la­ger­tes Er­satz­schneid­rad aus Stahl für den NEX-Schneid­he­bel. TIN-beschichtetes Schneid­rad Op­tio­na­les 16-mm-Schneid­rad mit ver­schleiß­ar­mer TIN-Be­schich­tung. Bitte be­ach­ten: Zubehör und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Die Trans­port­ta­sche 43E2 ist für den Sigma 4EN vor­ge­se­hen. Die klei­ne­re Tasche 43D2 ist laut Her­stel­ler aus­schließ­lich für den 4DN und 4DU be­stimmt. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4EN NEX Serie Sigma Serie 4 NEX Ritz­sys­tem NEX-Schub­ritz­sys­tem Ma­xi­ma­le Schnitt­län­ge 125 cm Ma­xi­ma­les Dia­go­nal­maß 88,4 × 88,4 cm Ma­te­ri­al­stär­ke 0–19 mm Ma­xi­ma­le Brech­kraft 1.200 kg Schneid­rad Ø 16 mm, ku­gel­ge­la­gert und doppelt ge­fe­dert Schlit­ten­füh­rung Drei zweireihige Ku­gel­la­ger Brech­fuß 120 mm, au­to­ma­tisch drehend Win­kel­an­schlag Stu­fen­los von −45° bis +45° ein­stell­bar Flie­sen­auf­la­gen Ge­fe­der­te Me­tall­auf­la­gen Gerätemaße 163 × 46 × 28 cm Gewicht 21,1 kg Ar­ti­kel­num­mer FA10556 Lie­fer­um­fang 1 × Sigma 4EN NEX Flie­sen­schnei­der 1 × ku­gel­ge­la­ger­tes 16-mm-Schneid­rad 1 × schwenkbarer Mess- und Win­kel­an­schlag Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4EN NEX Welche Flie­sen­grö­ße kann mit dem Sigma 4EN NEX ge­schnit­ten werden? Gerade Schnit­te sind bis 125 cm möglich. Bei qua­dra­ti­schen Fliesen beträgt das ma­xi­ma­le Dia­go­nal­maß 88,4 × 88,4 cm. Was be­deu­tet NEX-Schub­ritz­sys­tem? Beim NEX-System wird der Schneid­he­bel zum An­rit­zen nach vorn ge­scho­ben. Das Schneid­rad bleibt dabei von der Bedienseite aus sicht­bar. Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden? Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung ist beim NEX-System nicht er­for­der­lich. Die maximal brechbare Ma­te­ri­al­stär­ke beträgt 19 mm. Kann der Sigma 4EN NEX Fein­stein­zeug schnei­den? Der Flie­sen­schnei­der ist für ke­ra­mi­sche Fliesen und Fein­stein­zeug aus­ge­legt. Die tat­säch­li­che Schneidbarkeit hängt von Stärke, Härte, innerer Span­nung und Ober­flä­chen­struk­tur der je­wei­li­gen Fliese ab. Kann der Mess­win­kel ver­län­gert werden? Ja. Die separat er­hält­li­che Sigma-Ver­län­ge­rung 17A er­wei­tert den Mess­win­kel um 50 cm und kann rechts oder links be­fes­tigt werden. Gibt es eine pas­sen­de Trans­port­ta­sche? Ja. Sigma weist die ge­pols­ter­te Trans­port­ta­sche 43E2 mit Rollen aus­drück­lich für den 4EN aus. Sie ist separat er­hält­lich. Ist das LVT/SPC-Kit 64S mit dem Sigma 4EN NEX kom­pa­ti­bel? Ja. Der op­tio­na­le Schneid­satz 64S ist spe­zi­ell für die NEX-Modelle der Sigma Serie 4 vor­ge­se­hen und eignet sich für LVT- und SPC-Ma­te­ri­al bis maximal 6 mm Stärke. Wie erhält man die fünf­jäh­ri­ge Sigma-Ga­ran­tie? Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Fazit: Kraftvoller NEX-Flie­sen­schnei­der für große Formate Der Sigma 4EN NEX ver­bin­det 125 cm Schnitt­län­ge mit hoher Brech­kraft, prä­zi­ser Ku­gel­la­ger­füh­rung und einem komfortablen Schub­ritz­sys­tem. Das sicht­ba­re 16-mm-Schneid­rad, der au­to­ma­tisch dre­hen­de Brech­fuß und die viel­sei­ti­gen Er­wei­te­rungs­mög­lich­kei­ten machen ihn zu einer leis­tungs­star­ken Wahl für pro­fes­sio­nel­le Flie­sen­le­ger und an­spruchs­vol­le Ar­bei­ten mit großen Flie­sen­for­ma­ten.

Schnell, präzise und komfortabel im Zug: Der Sigma 4BU UP Flie­sen­schnei­der kom­bi­niert 70 cm Schnitt­län­ge mit dem er­go­no­mi­schen UP-Zugritzsystem der Sigma Serie 4. Das gut sicht­ba­re 12-mm-Schneid­rad, der voll­stän­dig ku­gel­ge­la­ger­te Schlit­ten und die stabile Kon­struk­ti­on er­mög­li­chen kon­trol­lier­te Schnit­te bei ke­ra­mi­schen Fliesen und Fein­stein­zeug. 70 cm max. Schnitt­län­ge 49,5 × 49,5 cm max. Dia­go­nal­schnitt bis 17 mm Ma­te­ri­al­stär­ke 1.050 kg max. Brech­kraft Sigma 4BU UP: Profi-Flie­sen­schnei­der mit Zugritzsystem Der Sigma 4BU UP Flie­sen­schnei­der gehört zur neu entwickelten Serie 4 des ita­lie­ni­schen Her­stel­lers Sigma. Sein er­go­no­mi­scher UP-Schneid­he­bel ar­bei­tet nach dem be­währ­ten Zugritzprinzip: Der Hebel wird über die Flie­sen­ober­flä­che zum An­wen­der gezogen. Das Schneid­rad besitzt einen Durch­mes­ser von 12 mm und bleibt während des Ritz­vor­gangs auf der Be­die­ner­sei­te gut sicht­bar. Der CNC-ge­fräs­te Schneid­rad­hal­ter und eine rei­bungs­ar­me Me­tall­um­man­te­lung re­du­zie­ren Reibung und seit­li­chen Ver­schleiß am Schneid­rad. Mit 70 cm gerader Schnitt­län­ge und einem Dia­go­nal­maß von 49,5 × 49,5 cm deckt der Sigma 4BU UP viele ge­bräuch­li­che Wand- und Bo­den­flie­sen­for­ma­te ab. Die vom Her­stel­ler an­ge­ge­be­ne Ma­te­ri­al­stär­ke reicht bis 17 mm. Kurz gesagt: Der Sigma 4BU UP ver­bin­det 70 cm Schnitt­län­ge mit einem er­go­no­mi­schen Zugritzsystem, einem gut sicht­ba­ren 12-mm-Schneid­rad und der prä­zi­sen Ku­gel­la­ger­füh­rung der Sigma Serie 4. Die Vor­tei­le des Sigma 4BU UP ✓ UP-Zugritzsystem Schnel­les und kon­trol­lier­tes An­rit­zen durch Ziehen. ✓ Sicht­ba­res Schneid­rad Das 12-mm-Schneid­rad bleibt beim Ritzen im Blick. ✓ Ku­gel­ge­la­ger­ter Schlit­ten Drei Doppelreihen-Ku­gel­la­ger un­ter­stüt­zen die Prä­zi­si­on. ✓ Keine Hö­hen­an­pas­sung Keine se­pa­ra­te Ein­stel­lung auf die Flie­sen­stär­ke nötig. ✓ Fle­xi­bler Win­kel­an­schlag Beid­sei­tig von −45° über 0° bis +45° schwenk­bar. ✓ Ge­fe­der­te Me­tall­auf­la­gen Un­ter­stüt­zen die Fliese beim kon­trol­lier­ten Brechen. Er­go­no­mi­scher UP-Schneid­he­bel zum Ziehen Beim UP-System wird der Schneid­he­bel zum An­wen­der gezogen. Der er­go­no­misch ge­form­te Griff und das sicht­ba­re Schneid­rad un­ter­stüt­zen eine kon­trol­lier­te Führung entlang der vor­ge­se­he­nen Schnitt­li­nie. Der Griff ist mit zwei Axi­al­ku­gel­la­gern am Schlit­ten be­fes­tigt. Drei Doppelreihen-Ku­gel­la­ger führen den Schlit­ten auf der Füh­rungs­schie­ne. Ein au­to­ma­ti­scher Stahl­kom­pen­sa­tor gleicht das Führungsspiel aus. Ein automatisches System hält den Griff angehoben und er­leich­tert dadurch das Ein­le­gen der Fliese. Für den Brech­vor­gang steht ein 100 mm breiter Brech­fuß mit aus­tausch­ba­rem Schutz zur Ver­fü­gung. Fliesen in drei Schrit­ten schnei­den 01 Fliese aus­rich­ten Schnitt­maß oder Winkel ein­stel­len und die Fliese am An­schlag po­si­tio­nie­ren. 02 Ober­flä­che an­rit­zen Den UP-Hebel ent­spre­chend der Be­die­nungs­an­lei­tung gleich­mä­ßig zum An­wen­der ziehen. 03 Fliese brechen Brech­fuß po­si­tio­nie­ren und die Fliese entlang der Ritz­li­nie kon­trol­liert trennen. Für welche Fliesen eignet sich der Sigma 4BU UP? Sigma führt die Serie 4 als pro­fes­sio­nel­les Schneid­sys­tem für ke­ra­mi­sche Fliesen und Fein­stein­zeug. Der 4BU UP ist für Ma­te­ri­al­stär­ken bis 17 mm und gerade Schnit­te bis 70 cm aus­ge­legt. Gerade Schnit­te bis 70 cm Dia­go­nal­schnit­te bis 49,5 × 49,5 cm Fliesen mit einer Ma­te­ri­al­stär­ke bis 17 mm Ke­ra­mi­sche Wand- und Bo­den­flie­sen Fein­stein­zeug Gerade, dia­go­na­le und wie­der­keh­ren­de Schnit­te Hinweis zur Ma­te­ri­al­eig­nung: Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4BU UP Der Sigma 4BU UP kann mit ver­schie­de­nen Zu­be­hör­tei­len für zu­sätz­li­che Schneid­auf­ga­ben und eine größere Auf­la­ge­flä­che er­wei­tert werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Schnitt­li­ni­en­in­di­ka­tor / Laser-Kit Sigma Art. 022V Macht die vorgesehene Schnitt­li­nie auf der Flie­sen­ober­flä­che sicht­bar. Kom­pa­ti­bel mit der ge­sam­ten Sigma Serie 4. Ma­gne­ti­sche Mo­sa­ik­mat­te Sigma Art. 64B2 Rutsch­hem­men­de Ma­gnet­mat­te im Format 337 × 486 mm für Mo­sa­ik­schnit­te. Mess­win­kel­ver­län­ge­rung Sigma Art. 17A 500 mm lange Ver­län­ge­rung, die rechts oder links am schwenk­ba­ren Mess­win­kel be­fes­tigt werden kann. Vorderer Win­kel­an­schlag Sigma Art. 90E5 Vordere Maßskala von 410 über 0 bis 410 mm. Be­son­ders prak­tisch für lange und schmale par­al­le­le Zu­schnit­te. Linke Auf­la­gen­ver­brei­te­rung Sigma Art. 483 Er­wei­tert die Auf­la­ge­flä­che auf der linken Seite des Flie­sen­schnei­ders. Rechte Auf­la­gen­ver­brei­te­rung Sigma Art. 484 Er­wei­tert die Auf­la­ge­flä­che auf der rechten Seite des Flie­sen­schnei­ders. Schneid­rad aus Stahl Sigma Art. 14U Kom­plet­tes Er­satz­schneid­rad mit 12 mm Durch­mes­ser für den UP-Schneid­he­bel. Ti­tan­be­schich­te­tes Schneid­rad Sigma Art. 14UT TIN-beschichtetes 12-mm-Schneid­rad als ver­schleiß­be­stän­di­ge­re Al­ter­na­ti­ve. Bitte be­ach­ten: Die ge­nann­ten Zu­be­hör­tei­le und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Der LVT-/SPC-Schneid­satz Art. 64S ist nicht mit dem UP-Modell kom­pa­ti­bel und kann nur bei Flie­sen­schnei­dern der Serie 4 mit NEX-Hebel ver­wen­det werden. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4BU UP Serie Sigma Serie 4 UP Ritz­sys­tem UP-Zugritzsystem Ma­xi­ma­le Schnitt­län­ge 70 cm Ma­xi­ma­les Dia­go­nal­maß 49,5 × 49,5 cm Ma­te­ri­al­stär­ke 0–17 mm Ma­xi­ma­le Brech­kraft 1.050 kg Schneid­rad Ø 12 mm Brech­fuß 100 mm breit, mit aus­tausch­ba­rem Schutz Win­kel­an­schlag Von −45° über 0° bis +45° schwenk­bar Flie­sen­auf­la­ge Ge­fe­der­te Me­tall­auf­la­gen Gewicht 10,2 kg Ar­ti­kel­num­mer FA10558 Lie­fer­um­fang 1 × Sigma 4BU UP Flie­sen­schnei­der 1 × 12-mm-Schneid­rad Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4BU UP Welche Flie­sen­grö­ßen kann der Sigma 4BU UP schnei­den? Gerade Schnit­te sind bis 70 cm möglich. Das ma­xi­ma­le Dia­go­nal­maß bei qua­dra­ti­schen Fliesen beträgt 49,5 × 49,5 cm. Was ist das UP-Zugritzsystem? Beim UP-System wird der Schneid­he­bel über die Flie­sen­ober­flä­che zum An­wen­der gezogen. Das 12-mm-Schneid­rad bleibt dabei auf der Be­die­ner­sei­te gut sicht­bar. Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden? Eine se­pa­ra­te Hö­hen­ein­stel­lung auf die je­wei­li­ge Flie­sen­stär­ke ist beim UP-System nicht er­for­der­lich. Die ma­xi­ma­le Ma­te­ri­al­stär­ke von 17 mm ist zu be­ach­ten. Eignet sich der Sigma 4BU UP für Fein­stein­zeug? Sigma führt die Serie 4 für ke­ra­mi­sche Fliesen und Fein­stein­zeug. Das tat­säch­li­che Schneid­er­geb­nis hängt zu­sätz­lich von Härte, Ober­flä­che und Be­schaf­fen­heit der je­wei­li­gen Fliese ab. Welche op­tio­na­len Er­wei­te­run­gen sind er­hält­lich? Er­hält­lich sind unter anderem der Schnitt­li­ni­en­in­di­ka­tor Art. 022V, die ma­gne­ti­sche Mo­sa­ik­mat­te Art. 64B2, die Mess­win­kel­ver­län­ge­rung Art. 17A, der vordere Win­kel­an­schlag Art. 90E5 sowie linke und rechte Auf­la­gen­ver­brei­te­run­gen. Ist der LVT-/SPC-Schneid­satz mit dem 4BU UP kom­pa­ti­bel? Nein. Der LVT-/SPC-Schneid­satz Art. 64S ist aus­schließ­lich für Flie­sen­schnei­der der Sigma Serie 4 mit NEX-Hebel vor­ge­se­hen. Wie erhält man die fünf­jäh­ri­ge Sigma Ga­ran­tie? Der Flie­sen­schnei­der muss bei Sigma re­gis­triert werden, um die Ga­ran­tie auf fünf Jahre zu ver­län­gern. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Be­din­gun­gen des Her­stel­lers. Prä­zi­ses Zugritzsystem mit viel­sei­ti­gen Er­wei­te­rungs­mög­lich­kei­ten Der Sigma 4BU UP ver­bin­det 70 cm Schnitt­län­ge mit einem gut sicht­ba­ren 12-mm-Schneid­rad, ku­gel­ge­la­ger­ter Führung und dem er­go­no­mi­schen Zugritzsystem der Serie 4. Op­tio­na­les Zubehör wie Schnitt­li­ni­en­in­di­ka­tor, Mo­sa­ik­mat­te oder Mess­win­kel­ver­län­ge­rung er­mög­licht eine zu­sätz­li­che An­pas­sung an un­ter­schied­li­che Schneid­auf­ga­ben.

Sigma An­schlag­win­kel mit Maß-Skala für 4BN und 4BU (Art. 90NB)Der An­schlag­win­kel der Serie 4 mit beid­sei­ti­ger Maß-Skala. Sie legen die Fliese an, lesen das Maß direkt an der Skala ab und schnei­den – ohne vorher an­zu­zeich­nen. Der Winkel ist auf die Auf­la­ge­flä­che genau dieser Modelle ab­ge­stimmt und passt nur dort.47 – 0 – 35 cmMaß-SkalaSerie 4Bau­rei­he90NBHer­stel­ler-Re­fe­renzPassend für diese GeräteAus­schließ­lich für die fol­gen­den Modelle der Serie 4:Sigma 4BN NEXSchnitt­län­ge 62 cmSigma 4BU UPSchnitt­län­ge 70 cmWas der An­schlag­win­kel leistetMaß direkt ablesenDie Skala läuft von 47 cm über 0 bis 35 cm. Das Maß wird am An­schlag abgelesen, nicht auf der Fliese angezeichnet.Wie­der­hol­ge­nauEinmal ein­ge­stellt, liefert der An­schlag bei Se­ri­en­schnit­ten immer das­sel­be Maß – der übliche Fehler beim Nach­mes­sen jeder ein­zel­nen Fliese ent­fällt.Win­kel­schnit­teDer Winkel lässt sich für Geh­rungs- und Dia­go­nal­schnit­te schwen­ken und feststellen.WerkzeuglosAnlegen, festziehen, arbeiten. Zum Umbau auf einen anderen Winkel ist kein Werk­zeug nötig.Pas­sen­des ZubehörFür Fliesen, die über den An­schlag­be­reich hinausgehen: Sigma Ver­län­ge­rung für alle An­schlag­win­kel der Serie 4 (Art. 17A).Auf die rich­ti­ge Ar­ti­kel­num­mer achtenDie vier An­schlag­win­kel der Serie 4 sehen sich sehr ähnlich, un­ter­schei­den sich aber in Skala und Auflage: 90NB, 90NC, 90ND und 90NE. Bestellen Sie nach der Mo­dell­be­zeich­nung Ihres Flie­sen­schnei­ders, nicht nach dem Aus­se­hen.Tech­ni­sche DatenPro­duktartAn­schlag­win­kel mit Maß-SkalaMaß-Skala47 – 0 – 35 cmBau­rei­heSigma Serie 4Pas­sen­de Modelle4BN und 4BUEr­weiter­barja, mit der Ver­län­ge­rung Art. 17AHer­stel­ler-Re­fe­renz90NBHer­stel­lerSigma (Sigma S.r.l., Italien)Passt der An­schlag­win­kel auch auf andere Modelle der Serie 4?Nein. Jede Schnitt­län­ge hat ihren eigenen An­schlag­win­kel, weil die Skala auf die Auf­la­ge­flä­che ab­ge­stimmt ist. Dieser hier passt auf 4BN und 4BU.Passt er auf die Serie 3?Nein. Die Serie 3 hat eigene An­schlag­win­kel (Ar­ti­kel­num­mern 90LB, 90LC, 90LD, 90LE). Sprechen Sie uns an, wenn Sie unsicher sind, welche Bau­rei­he Ihr Gerät ist.Kann ich größere Fliesen anlegen, als die Skala hergibt?Dafür gibt es die Ver­län­ge­rung für alle An­schlag­win­kel der Serie 4 (Art. 17A). Sie wird auf den vor­han­de­nen Winkel ge­steckt und er­wei­tert den An­schlag­be­reich.Ist der Winkel im Lie­fer­um­fang des Flie­sen­schnei­ders ent­hal­ten?Das hängt vom Modell und der Aus­stat­tungs­va­ri­an­te ab. Wenn Sie unsicher sind, prüfen wir das gerne anhand Ihrer Be­stel­lung.Sigma-Teile richtig zu­ord­nenSerie 3, Serie 4, KLASSIK, KLICK-KLOCK, MAX, XL, Kera-Cut – die Systeme sehen sich ähnlich und sind nicht un­ter­ein­an­der tausch­bar. Nennen Sie uns Ihr Modell oder senden Sie uns ein Foto, dann ordnen wir das passende Teil zu.

Sigma 4FN NEX Flie­sen­schnei­der 155 cm Schnitt­län­ge Extra große Schnitt­ka­pa­zi­tät, hohe Brech­kraft und präzise Führung: Der Sigma 4FN NEX Flie­sen­schnei­der ver­bin­det 155 cm Schnitt­län­ge mit dem leis­tungs­star­ken Schub­ritz­sys­tem der Sigma Serie 4. Das ku­gel­ge­la­ger­te 16-mm-Schneid­rad, eine ma­xi­ma­le Brech­kraft von 1.200 kg und die stabile Kon­struk­ti­on er­mög­li­chen kon­trol­lier­te Schnit­te bei be­son­ders langen ke­ra­mi­schen Fliesen und Fein­stein­zeug. 155 cm max. Schnitt­län­ge 109,6 × 109,6 cm max. Dia­go­nal­maß bis 19 mm Ma­te­ri­al­stär­ke 1.200 kg Brech­kraft Sigma 4FN NEX: Profi-Flie­sen­schnei­der für be­son­ders große Formate Der Sigma 4FN NEX Flie­sen­schnei­der ist das längste Modell der Sigma Serie 4 NEX. Mit einer Schnitt­län­ge von 155 cm ist er für be­son­ders lange Fliesen und groß­for­ma­ti­ge ke­ra­mi­sche Platten aus­ge­legt. Das NEX-System ar­bei­tet mit einem Schub­ritz­ver­fah­ren, bei dem der er­go­no­misch ge­form­te Schneid­he­bel zum An­rit­zen nach vorn ge­scho­ben wird. Das Schneid­rad bleibt während der Ritz­be­we­gung von der Bedienseite aus sicht­bar. Nach dem An­rit­zen wird der Griff angehoben. Dabei dreht sich der Brech­fuß au­to­ma­tisch in die be­nö­tig­te Po­si­ti­on, sodass die Fliese kon­trol­liert entlang der erzeugten Ritz­li­nie ge­bro­chen werden kann. Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung an un­ter­schied­li­che Flie­sen­stär­ken ist beim NEX-System nicht er­for­der­lich. Mit einem ma­xi­ma­len Dia­go­nal­maß von 109,6 × 109,6 cm deckt der Sigma 4FN NEX auch große qua­dra­ti­sche Flie­sen­for­ma­te ab. Kurz gesagt Groß­for­ma­ti­ge Fliese sicher aus­rich­ten, NEX-Griff gleich­mä­ßig nach vorn schie­ben, Griff anheben und die an­ge­ritz­te Fliese kon­trol­liert brechen. Die Vor­tei­le des Sigma 4FN NEX ✓ NEX-Schub­ritz­sys­tem Zum An­rit­zen wird der Schneid­he­bel kon­trol­liert nach vorn ge­scho­ben. ✓ 1.200 kg Brech­kraft Leis­tungs­star­ke Brech­vor­rich­tung für an­spruchs­vol­le Fliesen. ✓ Sicht­ba­res 16-mm-Rad Ku­gel­ge­la­gert, doppelt ge­fe­dert und durch eine Metallschale ge­schützt. ✓ Keine Hö­hen­an­pas­sung Das NEX-System passt sich un­ter­schied­li­chen Flie­sen­stär­ken an. ✓ Präzise Ku­gel­la­ger­füh­rung Drei zweireihige Ku­gel­la­ger un­ter­stüt­zen eine dau­er­haft genaue Be­we­gung. ✓ 155 cm Schnitt­län­ge Aus­ge­legt für be­son­ders lange Fliesen und große ke­ra­mi­sche Platten. NEX-Schneid­he­bel für kraft­vol­les An­rit­zen Das NEX-System wurde für eine tiefe und kon­trol­lier­te Ritz­be­we­gung mit ge­rin­gem Kraft­auf­wand ent­wi­ckelt. Be­son­ders bei rauen, struk­tu­rier­ten, dicken oder groß­for­ma­ti­gen Fliesen un­ter­stützt das Schub­ritz­ver­fah­ren eine gleich­mä­ßi­ge Führung des Schneidrades. Das ku­gel­ge­la­ger­te Schneid­rad besitzt einen Durch­mes­ser von 16 mm und ist von der Bedienseite aus sicht­bar. Seine dop­pel­te Fe­de­rung un­ter­stützt eine gedämpfte Ritz­be­we­gung auf struk­tu­rier­ten Ober­flä­chen. Eine rei­bungs­ar­me Metallschale schützt das Schneid­rad vor seit­li­chem Ver­schleiß. Der Gleitschlitten wird über drei zweireihige Ku­gel­la­ger geführt. Ein automatisches System hält den Schneid­he­bel angehoben und er­leich­tert dadurch das Ein­le­gen der Fliese. Beim Anheben des Griffes dreht sich der 120 mm breite Brech­fuß au­to­ma­tisch in die Brechposition. Groß­for­ma­ti­ge Fliesen in drei Schrit­ten schnei­den 01 Fliese sicher aus­rich­ten Fliese voll­stän­dig auf­le­gen und das ge­wünsch­te Schnitt­maß am schwenk­ba­ren Mess­win­kel ein­stel­len. 02 Ober­flä­che durch­ge­hend an­rit­zen Den NEX-Griff mit gleich­mä­ßi­gem Druck nach vorn über die gesamte Flie­sen­län­ge schie­ben. 03 Fliese kon­trol­liert brechen Griff anheben, Brech­fuß po­si­tio­nie­ren und die Fliese entlang der durch­ge­hen­den Ritz­li­nie brechen. Für welche Fliesen eignet sich der Sigma 4FN NEX? Mit seiner au­ßer­ge­wöhn­lich großen Schnitt­ka­pa­zi­tät eignet sich der Sigma 4FN NEX unter anderem für: gerade Schnit­te bis 155 cm, Dia­go­nal­schnit­te bis 109,6 × 109,6 cm, be­son­ders lange ke­ra­mi­sche Wand- und Bo­den­flie­sen, Fein­stein­zeug in­ner­halb der an­ge­ge­be­nen Ma­te­ri­al­stär­ke, lange Längs-, Winkel- und Se­ri­en­schnit­te, pro­fes­sio­nel­le Bau­stel­len und an­spruchs­vol­le Groß­for­mat­pro­jek­te. Hinweis zur Ma­te­ri­al­eig­nung Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur, innerer Span­nung und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Die Angabe von 19 mm be­zeich­net die maximal brechbare Ma­te­ri­al­stär­ke des Gerätes. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4FN NEX Der Sigma 4FN NEX kann mit ver­schie­de­nen Zu­be­hör­tei­len an un­ter­schied­li­che Schneid­auf­ga­ben an­ge­passt werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im se­ri­en­mä­ßi­gen Lie­fer­um­fang ent­hal­ten. Schnitt­li­ni­en­an­zei­ge 022V Beleuchtet die vorgesehene Ritz- und Schnitt­li­nie. Be­nö­tigt zwei separat er­hält­li­che AA-Batterien. Ma­gne­ti­sche Mo­sa­ik­mat­te 64B2 Rutsch­hem­men­de Ma­gnet­mat­te für das kon­trol­lier­te Schnei­den von Mosaik. Ver­län­ge­rung 17A 50 cm lange Ver­län­ge­rung für den Mess­win­kel, rechts oder links mon­tier­bar. Vorderer Mess­win­kel 90E5 Messhilfe für par­al­le­le Schnit­te langer und schma­ler Werk­stü­cke. LVT/SPC-Schneid­satz 64S Nur für NEX-Modelle: zum An­rit­zen von LVT- und SPC-Ma­te­ri­al bis maximal 6 mm. Auf­la­gen­ver­brei­te­run­gen Zu­sätz­li­che seit­li­che Auf­la­ge­schen­kel für eine größere Auf­la­ge­flä­che bei breiten Fliesen. Par­al­lel­an­schlag 19N Zu­sätz­li­cher An­schlag für wie­der­keh­ren­de par­al­le­le Schnit­te und gleich­mä­ßi­ge Strei­fen. Pas­sen­der An­schlag­win­kel Separat erhältlicher Ersatz-An­schlag­win­kel mit Maßskala für die langen NEX-Modelle. 16-mm-Er­satz­schneid­rad Pas­sen­des ku­gel­ge­la­ger­tes Er­satz­schneid­rad aus Stahl für den NEX-Schneid­he­bel. TIN-beschichtetes Schneid­rad Op­tio­na­les 16-mm-Schneid­rad mit ver­schleiß­ar­mer TIN-Be­schich­tung. Bitte be­ach­ten: Zubehör und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Sigma weist die Trans­port­ta­sche 43D2 aus­schließ­lich für den 4DN und 4DU sowie die Tasche 43E2 aus­schließ­lich für den 4EN aus. Für den 4FN wird vom Her­stel­ler derzeit keine dieser Trans­port­ta­schen als kom­pa­ti­bel an­ge­ge­ben. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4FN NEX Serie Sigma Serie 4 NEX Ritz­sys­tem NEX-Schub­ritz­sys­tem Ma­xi­ma­le Schnitt­län­ge 155 cm Ma­xi­ma­les Dia­go­nal­maß 109,6 × 109,6 cm Ma­te­ri­al­stär­ke 0–19 mm Ma­xi­ma­le Brech­kraft 1.200 kg Schneid­rad Ø 16 mm, ku­gel­ge­la­gert und doppelt ge­fe­dert Schlit­ten­füh­rung Drei zweireihige Ku­gel­la­ger Brech­fuß 120 mm, au­to­ma­tisch drehend Win­kel­an­schlag Stu­fen­los von −45° bis +45° ein­stell­bar Flie­sen­auf­la­gen Ge­fe­der­te Me­tall­auf­la­gen Gerätemaße 195 × 48 × 30 cm Gewicht 26,3 kg Ar­ti­kel­num­mer FA10557 Lie­fer­um­fang 1 × Sigma 4FN NEX Flie­sen­schnei­der 1 × ku­gel­ge­la­ger­tes 16-mm-Schneid­rad 1 × schwenkbarer Mess- und Win­kel­an­schlag Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4FN NEX Welche Flie­sen­grö­ße kann mit dem Sigma 4FN NEX ge­schnit­ten werden? Gerade Schnit­te sind bis 155 cm möglich. Bei qua­dra­ti­schen Fliesen beträgt das ma­xi­ma­le Dia­go­nal­maß 109,6 × 109,6 cm. Was be­deu­tet NEX-Schub­ritz­sys­tem? Beim NEX-System wird der Schneid­he­bel zum An­rit­zen nach vorn ge­scho­ben. Das Schneid­rad bleibt dabei von der Bedienseite aus sicht­bar. Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden? Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung ist beim NEX-System nicht er­for­der­lich. Die maximal brechbare Ma­te­ri­al­stär­ke beträgt 19 mm. Kann der Sigma 4FN NEX Fein­stein­zeug schnei­den? Der Flie­sen­schnei­der ist für ke­ra­mi­sche Fliesen und Fein­stein­zeug aus­ge­legt. Die tat­säch­li­che Schneidbarkeit hängt von Stärke, Härte, innerer Span­nung und Ober­flä­chen­struk­tur der je­wei­li­gen Fliese ab. Kann der Mess­win­kel ver­län­gert werden? Ja. Die separat er­hält­li­che Sigma-Ver­län­ge­rung 17A er­wei­tert den Mess­win­kel um 50 cm und kann rechts oder links be­fes­tigt werden. Gibt es eine pas­sen­de Sigma-Trans­port­ta­sche? Sigma weist derzeit weder die Trans­port­ta­sche 43D2 noch die Tasche 43E2 für den 4FN aus. Vor dem Kauf einer Trans­port­lö­sung müssen deshalb die Ab­mes­sun­gen und die Kom­pa­ti­bi­li­tät gesondert geprüft werden. Ist das LVT/SPC-Kit 64S mit dem Sigma 4FN NEX kom­pa­ti­bel? Ja. Der op­tio­na­le Schneid­satz 64S ist für die NEX-Modelle der Sigma Serie 4 vor­ge­se­hen und eignet sich für LVT- und SPC-Ma­te­ri­al bis maximal 6 mm Stärke. Wie erhält man die fünf­jäh­ri­ge Sigma-Ga­ran­tie? Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Fazit: Leis­tungs­star­ker NEX-Flie­sen­schnei­der für be­son­ders große Formate Der Sigma 4FN NEX ver­bin­det 155 cm Schnitt­län­ge mit hoher Brech­kraft, prä­zi­ser Ku­gel­la­ger­füh­rung und einem kraft­vol­len Schub­ritz­sys­tem. Das sicht­ba­re 16-mm-Schneid­rad, der au­to­ma­tisch dre­hen­de Brech­fuß und die zahlreichen Er­wei­te­rungs­mög­lich­kei­ten machen ihn zu einer pro­fes­sio­nel­len Lösung für be­son­ders lange Fliesen und an­spruchs­vol­le Groß­for­mat­pro­jek­te.

Sigma An­schlag­win­kel mit Maß-Skala für 4DN und 4DU (Art. 90ND)Der An­schlag­win­kel der Serie 4 mit beid­sei­ti­ger Maß-Skala. Sie legen die Fliese an, lesen das Maß direkt an der Skala ab und schnei­den – ohne vorher an­zu­zeich­nen. Der Winkel ist auf die Auf­la­ge­flä­che genau dieser Modelle ab­ge­stimmt und passt nur dort.64 – 0 – 46 cmMaß-SkalaSerie 4Bau­rei­he90NDHer­stel­ler-Re­fe­renzPassend für diese GeräteAus­schließ­lich für die fol­gen­den Modelle der Serie 4:Sigma 4DN NEXSchnitt­län­ge 95 cmSigma 4DU UPSchnitt­län­ge 103 cmWas der An­schlag­win­kel leistetMaß direkt ablesenDie Skala läuft von 64 cm über 0 bis 46 cm. Das Maß wird am An­schlag abgelesen, nicht auf der Fliese angezeichnet.Wie­der­hol­ge­nauEinmal ein­ge­stellt, liefert der An­schlag bei Se­ri­en­schnit­ten immer das­sel­be Maß – der übliche Fehler beim Nach­mes­sen jeder ein­zel­nen Fliese ent­fällt.Win­kel­schnit­teDer Winkel lässt sich für Geh­rungs- und Dia­go­nal­schnit­te schwen­ken und feststellen.WerkzeuglosAnlegen, festziehen, arbeiten. Zum Umbau auf einen anderen Winkel ist kein Werk­zeug nötig.Pas­sen­des ZubehörFür Fliesen, die über den An­schlag­be­reich hinausgehen: Sigma Ver­län­ge­rung für alle An­schlag­win­kel der Serie 4 (Art. 17A).Auf die rich­ti­ge Ar­ti­kel­num­mer achtenDie vier An­schlag­win­kel der Serie 4 sehen sich sehr ähnlich, un­ter­schei­den sich aber in Skala und Auflage: 90NB, 90NC, 90ND und 90NE. Bestellen Sie nach der Mo­dell­be­zeich­nung Ihres Flie­sen­schnei­ders, nicht nach dem Aus­se­hen.Tech­ni­sche DatenPro­duktartAn­schlag­win­kel mit Maß-SkalaMaß-Skala64 – 0 – 46 cmBau­rei­heSigma Serie 4Pas­sen­de Modelle4DN und 4DUEr­weiter­barja, mit der Ver­län­ge­rung Art. 17AHer­stel­ler-Re­fe­renz90NDHer­stel­lerSigma (Sigma S.r.l., Italien)Passt der An­schlag­win­kel auch auf andere Modelle der Serie 4?Nein. Jede Schnitt­län­ge hat ihren eigenen An­schlag­win­kel, weil die Skala auf die Auf­la­ge­flä­che ab­ge­stimmt ist. Dieser hier passt auf 4DN und 4DU.Passt er auf die Serie 3?Nein. Die Serie 3 hat eigene An­schlag­win­kel (Ar­ti­kel­num­mern 90LB, 90LC, 90LD, 90LE). Sprechen Sie uns an, wenn Sie unsicher sind, welche Bau­rei­he Ihr Gerät ist.Kann ich größere Fliesen anlegen, als die Skala hergibt?Dafür gibt es die Ver­län­ge­rung für alle An­schlag­win­kel der Serie 4 (Art. 17A). Sie wird auf den vor­han­de­nen Winkel ge­steckt und er­wei­tert den An­schlag­be­reich.Ist der Winkel im Lie­fer­um­fang des Flie­sen­schnei­ders ent­hal­ten?Das hängt vom Modell und der Aus­stat­tungs­va­ri­an­te ab. Wenn Sie unsicher sind, prüfen wir das gerne anhand Ihrer Be­stel­lung.Sigma-Teile richtig zu­ord­nenSerie 3, Serie 4, KLASSIK, KLICK-KLOCK, MAX, XL, Kera-Cut – die Systeme sehen sich ähnlich und sind nicht un­ter­ein­an­der tausch­bar. Nennen Sie uns Ihr Modell oder senden Sie uns ein Foto, dann ordnen wir das passende Teil zu.

Mehr Schnitt­län­ge, präzise Führung und komfortables Ar­bei­ten: Der Sigma 4CU UP Flie­sen­schnei­der kom­bi­niert 84 cm Schnitt­län­ge mit dem er­go­no­mi­schen UP-Zugritzsystem der Sigma Serie 4. Das gut sicht­ba­re 12-mm-Schneid­rad, der voll­stän­dig ku­gel­ge­la­ger­te Schlit­ten und die stabile Kon­struk­ti­on er­mög­li­chen kon­trol­lier­te Schnit­te bei ke­ra­mi­schen Fliesen und Fein­stein­zeug. 84 cm max. Schnitt­län­ge 59,4 × 59,4 cm max. Dia­go­nal­schnitt bis 17 mm Ma­te­ri­al­stär­ke 1.050 kg max. Brech­kraft Sigma 4CU UP: Profi-Flie­sen­schnei­der mit 84 cm Schnitt­län­ge Der Sigma 4CU UP Flie­sen­schnei­der gehört zur neu entwickelten Serie 4 des ita­lie­ni­schen Her­stel­lers Sigma. Sein er­go­no­mi­scher UP-Schneid­he­bel ar­bei­tet nach dem be­währ­ten Zugritzprinzip: Der Hebel wird über die Flie­sen­ober­flä­che zum An­wen­der gezogen. Das Schneid­rad besitzt einen Durch­mes­ser von 12 mm und bleibt während des Ritz­vor­gangs auf der Be­die­ner­sei­te gut sicht­bar. Der CNC-ge­fräs­te Schneid­rad­hal­ter und eine rei­bungs­ar­me Me­tall­um­man­te­lung re­du­zie­ren Reibung und seit­li­chen Ver­schleiß am Schneid­rad. Mit 84 cm gerader Schnitt­län­ge und einem Dia­go­nal­maß von 59,4 × 59,4 cm eignet sich der Sigma 4CU UP für zahl­rei­che ge­bräuch­li­che Wand- und Bo­den­flie­sen­for­ma­te. Die vom Her­stel­ler an­ge­ge­be­ne Ma­te­ri­al­stär­ke reicht bis 17 mm. Eine linke Auf­la­gen­ver­brei­te­rung ist bei diesem Modell bereits im Lie­fer­um­fang ent­hal­ten. Dadurch steht eine zu­sätz­li­che Auf­la­ge­flä­che für größere Fliesen zur Ver­fü­gung. Die rechte Auf­la­gen­ver­brei­te­rung ist separat er­hält­lich. Kurz gesagt: Der Sigma 4CU UP ver­bin­det 84 cm Schnitt­län­ge mit einem er­go­no­mi­schen Zugritzsystem, einem gut sicht­ba­ren 12-mm-Schneid­rad und der prä­zi­sen Ku­gel­la­ger­füh­rung der Sigma Serie 4. Eine linke Auf­la­gen­ver­brei­te­rung ist bereits ent­hal­ten. Die Vor­tei­le des Sigma 4CU UP ✓ UP-Zugritzsystem Schnel­les und kon­trol­lier­tes An­rit­zen durch Ziehen. ✓ Sicht­ba­res Schneid­rad Das 12-mm-Schneid­rad bleibt beim Ritzen im Blick. ✓ Ku­gel­ge­la­ger­ter Schlit­ten Drei Doppelreihen-Ku­gel­la­ger un­ter­stüt­zen die Prä­zi­si­on. ✓ Keine Hö­hen­an­pas­sung Keine se­pa­ra­te Ein­stel­lung auf die Flie­sen­stär­ke nötig. ✓ Fle­xi­bler Win­kel­an­schlag Beid­sei­tig von −45° über 0° bis +45° schwenk­bar. ✓ Linke Auflage in­klu­si­ve Zu­sätz­li­che Un­ter­stüt­zung für größere Fliesen. Er­go­no­mi­scher UP-Schneid­he­bel zum Ziehen Beim UP-System wird der Schneid­he­bel zum An­wen­der gezogen. Der er­go­no­misch ge­form­te Griff und das sicht­ba­re Schneid­rad un­ter­stüt­zen eine kon­trol­lier­te Führung entlang der vor­ge­se­he­nen Schnitt­li­nie. Der Griff ist mit zwei Axi­al­ku­gel­la­gern am Schlit­ten be­fes­tigt. Drei Doppelreihen-Ku­gel­la­ger führen den Schlit­ten auf der Füh­rungs­schie­ne. Ein au­to­ma­ti­scher Stahl­kom­pen­sa­tor gleicht das Führungsspiel aus. Ein automatisches System hält den Griff angehoben und er­leich­tert dadurch das Ein­le­gen der Fliese. Für den Brech­vor­gang steht ein 100 mm breiter Brech­fuß mit aus­tausch­ba­rem Schutz zur Ver­fü­gung. Fliesen in drei Schrit­ten schnei­den 01 Fliese aus­rich­ten Schnitt­maß oder Winkel ein­stel­len und die Fliese am An­schlag po­si­tio­nie­ren. 02 Ober­flä­che an­rit­zen Den UP-Hebel ent­spre­chend der Be­die­nungs­an­lei­tung gleich­mä­ßig zum An­wen­der ziehen. 03 Fliese brechen Brech­fuß po­si­tio­nie­ren und die Fliese entlang der Ritz­li­nie kon­trol­liert trennen. Für welche Fliesen eignet sich der Sigma 4CU UP? Sigma führt die Serie 4 als pro­fes­sio­nel­les Schneid­sys­tem für ke­ra­mi­sche Fliesen und Fein­stein­zeug. Der 4CU UP ist für Ma­te­ri­al­stär­ken bis 17 mm und gerade Schnit­te bis 84 cm aus­ge­legt. Gerade Schnit­te bis 84 cm Dia­go­nal­schnit­te bis 59,4 × 59,4 cm Fliesen mit einer Ma­te­ri­al­stär­ke bis 17 mm Ke­ra­mi­sche Wand- und Bo­den­flie­sen Fein­stein­zeug Gerade, dia­go­na­le und wie­der­keh­ren­de Schnit­te Hinweis zur Ma­te­ri­al­eig­nung: Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4CU UP Der Sigma 4CU UP kann mit ver­schie­de­nen Zu­be­hör­tei­len an un­ter­schied­li­che Schneid­auf­ga­ben an­ge­passt werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Schnitt­li­ni­en­in­di­ka­tor / Laser-Kit Sigma Art. 022V Macht die vorgesehene Schnitt­li­nie auf der Flie­sen­ober­flä­che sicht­bar. Kom­pa­ti­bel mit der ge­sam­ten Sigma Serie 4. Ma­gne­ti­sche Mo­sa­ik­mat­te Sigma Art. 64B2 Rutsch­hem­men­de Ma­gnet­mat­te im Format 337 × 486 mm für Mo­sa­ik­schnit­te. Mess­win­kel­ver­län­ge­rung Sigma Art. 17A 500 mm lange Ver­län­ge­rung, die rechts oder links am schwenk­ba­ren Mess­win­kel be­fes­tigt werden kann. Vorderer Win­kel­an­schlag Sigma Art. 90E5 Vordere Maßskala von 410 über 0 bis 410 mm für par­al­le­le, lange und schmale Zu­schnit­te. Rechte Auf­la­gen­ver­brei­te­rung Sigma Art. 484 Ergänzt die bereits ent­hal­te­ne linke Auflage und er­wei­tert die Auf­la­ge­flä­che auf der rechten Seite. Pas­sen­der Mess­win­kel Sigma Art. 90NC Mo­dell­spe­zi­fi­scher Mess­win­kel mit Maßskala 54–0–40 cm für den 4CU UP. Schneid­rad aus Stahl Sigma Art. 14U Kom­plet­tes Er­satz­schneid­rad mit 12 mm Durch­mes­ser für den UP-Schneid­he­bel. Ti­tan­be­schich­te­tes Schneid­rad Sigma Art. 14UT TIN-beschichtetes 12-mm-Schneid­rad als ver­schleiß­be­stän­di­ge­re Al­ter­na­ti­ve. Bitte be­ach­ten: Die ge­nann­ten Zu­be­hör­tei­le und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Die linke Auf­la­gen­ver­brei­te­rung ist beim Sigma 4CU UP bereits ent­hal­ten. Der LVT-/SPC-Schneid­satz Art. 64S ist nicht mit dem UP-Modell kom­pa­ti­bel und kann nur bei Serie-4-Mo­del­len mit NEX-Hebel ver­wen­det werden. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4CU UP Serie Sigma Serie 4 UP Ritz­sys­tem UP-Zugritzsystem Ma­xi­ma­le Schnitt­län­ge 84 cm Ma­xi­ma­les Dia­go­nal­maß 59,4 × 59,4 cm Ma­te­ri­al­stär­ke 0–17 mm Ma­xi­ma­le Brech­kraft 1.050 kg Schneid­rad Ø 12 mm Brech­fuß 100 mm breit, mit aus­tausch­ba­rem Schutz Win­kel­an­schlag Von −45° über 0° bis +45° schwenk­bar Flie­sen­auf­la­ge Ge­fe­der­te Me­tall­auf­la­gen Ent­hal­te­ne Auflage Linke Auf­la­gen­ver­brei­te­rung Gewicht 12,3 kg Ar­ti­kel­num­mer FA10559 Lie­fer­um­fang 1 × Sigma 4CU UP Flie­sen­schnei­der 1 × 12-mm-Schneid­rad 1 × linke Auf­la­gen­ver­brei­te­rung Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4CU UP Welche Flie­sen­grö­ßen kann der Sigma 4CU UP schnei­den? Gerade Schnit­te sind bis 84 cm möglich. Das ma­xi­ma­le Dia­go­nal­maß bei qua­dra­ti­schen Fliesen beträgt 59,4 × 59,4 cm. Was ist das UP-Zugritzsystem? Beim UP-System wird der Schneid­he­bel über die Flie­sen­ober­flä­che zum An­wen­der gezogen. Das 12-mm-Schneid­rad bleibt dabei auf der Be­die­ner­sei­te gut sicht­bar. Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden? Eine se­pa­ra­te Hö­hen­ein­stel­lung auf die je­wei­li­ge Flie­sen­stär­ke ist beim UP-System nicht er­for­der­lich. Die ma­xi­ma­le Ma­te­ri­al­stär­ke von 17 mm ist zu be­ach­ten. Ist eine Auf­la­gen­ver­brei­te­rung ent­hal­ten? Ja. Eine linke Auf­la­gen­ver­brei­te­rung ist beim Sigma 4CU UP bereits im Lie­fer­um­fang ent­hal­ten. Die rechte Auf­la­gen­ver­brei­te­rung ist separat er­hält­lich. Eignet sich der Sigma 4CU UP für Fein­stein­zeug? Sigma führt die Serie 4 für ke­ra­mi­sche Fliesen und Fein­stein­zeug. Das tat­säch­li­che Schneid­er­geb­nis hängt zu­sätz­lich von Härte, Ober­flä­che und Be­schaf­fen­heit der je­wei­li­gen Fliese ab. Welche op­tio­na­len Er­wei­te­run­gen sind er­hält­lich? Er­hält­lich sind unter anderem der Schnitt­li­ni­en­in­di­ka­tor Art. 022V, die ma­gne­ti­sche Mo­sa­ik­mat­te Art. 64B2, die Mess­win­kel­ver­län­ge­rung Art. 17A, der vordere Win­kel­an­schlag Art. 90E5 und die rechte Auf­la­gen­ver­brei­te­rung Art. 484. Ist der LVT-/SPC-Schneid­satz mit dem 4CU UP kom­pa­ti­bel? Nein. Der LVT-/SPC-Schneid­satz Art. 64S ist aus­schließ­lich für Flie­sen­schnei­der der Sigma Serie 4 mit NEX-Hebel vor­ge­se­hen. Wie erhält man die fünf­jäh­ri­ge Sigma Ga­ran­tie? Der Flie­sen­schnei­der muss bei Sigma re­gis­triert werden, um die Ga­ran­tie auf fünf Jahre zu ver­län­gern. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Be­din­gun­gen des Her­stel­lers. Mehr Schnitt­län­ge und prä­zi­ses Ar­bei­ten im Zug Der Sigma 4CU UP ver­bin­det 84 cm Schnitt­län­ge mit einem gut sicht­ba­ren 12-mm-Schneid­rad, ku­gel­ge­la­ger­ter Führung und dem er­go­no­mi­schen Zugritzsystem der Serie 4. Die bereits ent­hal­te­ne linke Auf­la­gen­ver­brei­te­rung und das umfangreiche op­tio­na­le Zubehör er­mög­li­chen eine fle­xi­ble An­pas­sung an un­ter­schied­li­che Schneid­auf­ga­ben.

Sigma 4BN NEX Flie­sen­schnei­der 62 cm Schnitt­län­ge Kraft­voll, präzise und für an­spruchs­vol­le Fliesen aus­ge­legt: Der Sigma 4BN NEX Flie­sen­schnei­der kom­bi­niert 62 cm Schnitt­län­ge mit dem leis­tungs­star­ken NEX-Schub­ritz­sys­tem der Sigma Serie 4. Das ku­gel­ge­la­ger­te 16-mm-Schneid­rad, die stabile Alu­mi­ni­um­kon­struk­ti­on und der fle­xi­bel ein­stell­ba­re An­schlag er­mög­li­chen kon­trol­lier­te Schnit­te bei ke­ra­mi­schen Fliesen und Fein­stein­zeug. 62 cm max. Schnitt­län­ge 43,8 × 43,8 cm max. Dia­go­na­le 0–19 mm Stärke 1.200 kg Brech­kraft Sigma 4BN NEX: Profi-Flie­sen­schnei­der mit Schub­ritz­sys­tem Der Sigma 4BN NEX Flie­sen­schnei­der gehört zur voll­stän­dig über­ar­bei­te­ten Serie 4 von Sigma. Sein NEX-Schneid­he­bel ar­bei­tet mit einem Schub­ritz­sys­tem, das auf eine tiefe und gleich­mä­ßi­ge Ritzung mit ge­rin­gem Kraft­auf­wand aus­ge­legt ist. Be­son­ders bei rauen, struk­tu­rier­ten, dicken oder harten Fliesen spielt dieses System seine Stärken aus. Das ku­gel­ge­la­ger­te Schneid­rad besitzt einen Durch­mes­ser von 16 mm und ist während des Ritzens auf der Be­die­ner­sei­te gut sicht­bar. Eine dop­pel­te Fe­de­rung un­ter­stützt das kon­trol­lier­te An­rit­zen struk­tu­rier­ter Flie­sen­ober­flä­chen. Das Schneid­rad ist in zwei Va­ri­an­ten er­hält­lich: als Sigma Er­satz­räd­chen 16 mm aus Stahl für den NEX Hebel (Art. 14N) und als Sigma Er­satz­räd­chen 16 mm aus Titan für den NEX Hebel (Art. 14NT). Mit 62 cm gerader Schnitt­län­ge und einem Dia­go­nal­maß von 43,8 × 43,8 cm deckt der Sigma 4BN NEX viele ge­bräuch­li­che Wand- und Bo­den­flie­sen­for­ma­te ab. Die vom Her­stel­ler an­ge­ge­be­ne Ma­te­ri­al­stär­ke reicht bis 19 mm. Kurz gesagt Der Sigma 4BN NEX ver­bin­det ein kraft­vol­les Schub­ritz­sys­tem mit 62 cm Schnitt­län­ge, einem ku­gel­ge­la­ger­ten 16-mm-Schneid­rad und der sta­bi­len Kon­struk­ti­on der Sigma Serie 4. Die Vor­tei­le des Sigma 4BN NEX ✓ NEX-Schub­ritz­sys­tem Tiefe Ritzung mit ge­rin­gem Kraft­auf­wand. ✓ 16-mm-Schneid­rad Ku­gel­ge­la­gert und während des Ritzens gut sicht­bar. ✓ Dop­pel­te Fe­de­rung Un­ter­stützt das An­rit­zen struk­tu­rier­ter Fliesen. ✓ Robuste Führung Be­ar­bei­te­te Führung und ku­gel­ge­la­ger­ter Schlit­ten. ✓ Fle­xi­bler Win­kel­an­schlag Von −45° über 0° bis +45° schwenk­bar. ✓ Ge­fe­der­te Auf­la­gen Aus­klapp­bar zur Un­ter­stüt­zung grö­ße­rer Fliesen. NEX-Schneid­he­bel für kraft­vol­les An­rit­zen Beim NEX-System wird der Schneid­he­bel vom An­wen­der nach vorn ge­scho­ben. Sigma hat diese Va­ri­an­te für eine ein­fa­che und tiefe Ritzung ent­wi­ckelt. Das System eignet sich laut Her­stel­ler ins­be­son­de­re für raue, dicke und groß­for­ma­ti­ge­re Fliesen sowie für hartes Fein­stein­zeug. Das Schneid­rad läuft auf einem Rol­len­la­ger und wird seit­lich durch eine rei­bungs­ar­me Me­tall­füh­rung sta­bi­li­siert. Der ge­fräs­te Schneid­rad­hal­ter re­du­ziert un­er­wünsch­tes seit­li­ches Spiel während des Ritz­vor­gangs. Fliesen in drei Schrit­ten schnei­den 01 Fliese aus­rich­ten Schnitt­maß oder Winkel ein­stel­len und die Fliese am An­schlag po­si­tio­nie­ren. 02 Ober­flä­che an­rit­zen Den NEX-Hebel ent­spre­chend der Be­die­nungs­an­lei­tung kon­trol­liert nach vorn schie­ben. 03 Fliese brechen Hebel anheben, Brech­fuß po­si­tio­nie­ren und die Fliese entlang der Ritz­li­nie trennen. Für welche Fliesen eignet sich der Sigma 4BN NEX? Sigma führt die Serie 4 als pro­fes­sio­nel­les Schneid­sys­tem für ke­ra­mi­sche Fliesen und Fein­stein­zeug. Der NEX-Hebel ist be­son­ders auf an­spruchs­vol­le Ritz­ar­bei­ten aus­ge­legt. Gerade Schnit­te bis 62 cm Dia­go­nal­schnit­te bis 43,8 × 43,8 cm Fliesen mit einer Ma­te­ri­al­stär­ke bis 19 mm Ke­ra­mi­sche Wand- und Bo­den­flie­sen Fein­stein­zeug und struk­tu­rier­te Fliesen Gerade, dia­go­na­le und wie­der­keh­ren­de Schnit­te Hinweis zur Ma­te­ri­al­eig­nung Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4BN NEX Der Sigma 4BN NEX lässt sich mit ver­schie­de­nen Zu­be­hör­tei­len an un­ter­schied­li­che Schneid­auf­ga­ben an­pas­sen. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im se­ri­en­mä­ßi­gen Lie­fer­um­fang des Flie­sen­schnei­ders ent­hal­ten. Schnitt­li­ni­en­in­di­ka­tor / Laser-Kit Sigma Art. 022V – mar­kiert die geplante Schnitt­li­nie und ver­bes­sert deren Sicht­bar­keit beim Aus­rich­ten der Fliese. Ma­gne­ti­sche Mo­sa­ik­mat­te Sigma Art. 64B2 – rutsch­hem­men­de Ma­gnet­mat­te im Format 337 × 486 mm für Mo­sa­ik­schnit­te. Ver­län­ge­rung für den Mess­win­kel Sigma Art. 17A – 500 mm lange Ver­län­ge­rung, rechts oder links am schwenk­ba­ren Mess­win­kel befestigbar. Vorderer Win­kel­an­schlag Sigma Art. 90E5 – vordere Maßskala von 410 über 0 bis 410 mm für par­al­le­le, lange und schmale Zu­schnit­te. LVT-/SPC-Schneid­satz Sigma Art. 64S – Schneid­satz mit Spe­zi­al­schneid­rad und ma­gne­ti­scher Matte für Vi­nyl­flie­sen bis 6 mm. Aus­schließ­lich für Serie-4-Modelle mit NEX-Hebel. Auf­la­gen­ver­brei­te­run­gen Für die Sigma Serie 4 – zu­sätz­li­che linke und rechte Auf­la­gen er­wei­tern die Auf­la­ge­flä­che für größere Flie­sen­for­ma­te. Zubehör und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Vor dem Kauf sollte die Kom­pa­ti­bi­li­tät des je­wei­li­gen Zu­be­hör­ar­ti­kels mit dem Sigma 4BN NEX geprüft werden. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4BN NEX Serie Sigma Serie 4 NEX Ritz­sys­tem NEX-Schub­ritz­sys­tem Ma­xi­ma­le Schnitt­län­ge 62 cm Ma­xi­ma­les Dia­go­nal­maß 43,8 × 43,8 cm Ma­te­ri­al­stär­ke 0–19 mm Ma­xi­ma­le Brech­kraft 1.200 kg Schneid­rad Ø 16 mm, ku­gel­ge­la­gert Brech­fuß 120 mm breit, mit aus­tausch­ba­rem Schutz Win­kel­an­schlag Von −45° über 0° bis +45° schwenk­bar Kon­struk­ti­on Alu­mi­ni­um­struk­tur Gewicht 10,5 kg Ar­ti­kel­num­mer FA10553 Lie­fer­um­fang 1 × Sigma 4BN NEX Flie­sen­schnei­der 1 × 16-mm-Schneid­rad Be­die­nungs­an­lei­tung Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4BN NEX Welche Flie­sen­grö­ßen kann der Sigma 4BN NEX schnei­den? Gerade Schnit­te sind bis 62 cm möglich. Das ma­xi­ma­le Dia­go­nal­maß bei qua­dra­ti­schen Fliesen beträgt 43,8 × 43,8 cm. Was ist das NEX-Schub­ritz­sys­tem? Beim NEX-System wird der Schneid­he­bel nach vorn ge­scho­ben. Das System ist auf eine tiefe Ritzung mit ge­rin­gem Kraft­auf­wand aus­ge­legt. Eignet sich der Flie­sen­schnei­der für Fein­stein­zeug? Sigma führt die pro­fes­sio­nel­len Flie­sen­schnei­der für ke­ra­mi­sche Fliesen und Fein­stein­zeug. Die NEX-Serie ist be­son­ders für raue, dicke und harte Fliesen aus­ge­legt. Die je­wei­li­ge Ma­te­ri­al­be­schaf­fen­heit ist zu be­ach­ten. Welche Flie­sen­stär­ke kann be­ar­bei­tet werden? Der Her­stel­ler gibt für den Sigma 4BN NEX eine Ma­te­ri­al­stär­ke bis 19 mm an. Welche op­tio­na­len Er­wei­te­run­gen sind er­hält­lich? Er­hält­lich sind unter anderem der Schnitt­li­ni­en­in­di­ka­tor Art. 022V, die ma­gne­ti­sche Mo­sa­ik­mat­te Art. 64B2, die Mess­win­kel­ver­län­ge­rung Art. 17A, der vordere An­schlag Art. 90E5, der LVT-/SPC-Schneid­satz Art. 64S sowie zu­sätz­li­che Auf­la­gen­ver­brei­te­run­gen. Wie erhält man die fünf­jäh­ri­ge Sigma Ga­ran­tie? Der Flie­sen­schnei­der muss bei Sigma re­gis­triert werden, um die Ga­ran­tie auf fünf Jahre zu ver­län­gern. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Be­din­gun­gen des Her­stel­lers. Kraft­vol­les NEX-System mit viel­sei­ti­gen Er­wei­te­rungs­mög­lich­kei­ten Der Sigma 4BN NEX ver­bin­det 62 cm Schnitt­län­ge mit einem ku­gel­ge­la­ger­ten 16-mm-Schneid­rad, sta­bi­ler Führung und dem kraft­vol­len Schub­ritz­sys­tem der Serie 4. Op­tio­na­les Zubehör wie Schnitt­li­ni­en­in­di­ka­tor, Mo­sa­ik­mat­te oder Mess­win­kel­ver­län­ge­rung er­mög­licht eine zu­sätz­li­che An­pas­sung an un­ter­schied­li­che Schneid­auf­ga­ben.

Sigma 4DN NEX Flie­sen­schnei­der 95 cm Schnitt­län­ge Kraft­voll, präzise und für große Flie­sen­for­ma­te aus­ge­legt: Der Sigma 4DN NEX Flie­sen­schnei­der kom­bi­niert 95 cm Schnitt­län­ge mit dem leis­tungs­star­ken Schub­ritz­sys­tem der Sigma Serie 4. Das ku­gel­ge­la­ger­te 16-mm-Schneid­rad, eine ma­xi­ma­le Brech­kraft von 1.200 kg und die präzise Schlit­ten­füh­rung er­mög­li­chen kon­trol­lier­te Schnit­te bei ke­ra­mi­schen Fliesen und Fein­stein­zeug. 95 cm max. Schnitt­län­ge 67,2 × 67,2 cm max. Dia­go­nal­maß bis 19 mm Ma­te­ri­al­stär­ke 1.200 kg Brech­kraft Sigma 4DN NEX: Profi-Flie­sen­schnei­der mit Schub­ritz­sys­tem Der Sigma 4DN NEX Flie­sen­schnei­der gehört zur Serie 4 des ita­lie­ni­schen Her­stel­lers Sigma. Das Modell ver­bin­det eine Schnitt­län­ge von 95 cm mit dem NEX-Schub­ritz­ver­fah­ren. Zum An­rit­zen wird der er­go­no­misch ge­form­te Schneid­he­bel vom An­wen­der nach vorn ge­scho­ben. Das Schneid­rad bleibt während der Ritz­be­we­gung von der Bedienseite aus gut sicht­bar. Nach dem An­rit­zen wird der Griff angehoben. Dabei dreht sich der Brech­fuß au­to­ma­tisch in die be­nö­tig­te Po­si­ti­on, sodass die Fliese an­schlie­ßend kon­trol­liert entlang der Ritz­li­nie ge­bro­chen werden kann. Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung an un­ter­schied­li­che Flie­sen­stär­ken ist beim NEX-System nicht er­for­der­lich. Mit 95 cm gerader Schnitt­län­ge und einem ma­xi­ma­len Dia­go­nal­maß von 67,2 × 67,2 cm eignet sich der Sigma 4DN NEX be­son­ders für größere Wand- und Bo­den­flie­sen. Kurz gesagt Fliese aus­rich­ten, NEX-Griff nach vorn schie­ben, Griff anheben und die an­ge­ritz­te Fliese kon­trol­liert brechen. Die Vor­tei­le des Sigma 4DN NEX ✓ NEX-Schub­ritz­sys­tem Zum An­rit­zen wird der Schneid­he­bel kon­trol­liert nach vorn ge­scho­ben. ✓ 1.200 kg Brech­kraft Leis­tungs­star­ke Brech­vor­rich­tung für an­spruchs­vol­le Fliesen. ✓ Sicht­ba­res 16-mm-Rad Ku­gel­ge­la­gert, doppelt ge­fe­dert und durch eine Metallschale ge­schützt. ✓ Keine Hö­hen­an­pas­sung Das NEX-System passt sich un­ter­schied­li­chen Flie­sen­stär­ken an. ✓ Präzise Ku­gel­la­ger­füh­rung Drei zweireihige Ku­gel­la­ger un­ter­stüt­zen eine dau­er­haft genaue Be­we­gung. ✓ 95 cm Schnitt­län­ge Aus­ge­legt für größere ke­ra­mi­sche Wand- und Bo­den­flie­sen. NEX-Schneid­he­bel für kraft­vol­les An­rit­zen Das NEX-System wurde für eine tiefe und kon­trol­lier­te Ritz­be­we­gung mit ge­rin­gem Kraft­auf­wand ent­wi­ckelt. Be­son­ders bei rauen, struk­tu­rier­ten, dicken oder großen Fliesen un­ter­stützt das Schub­ritz­ver­fah­ren eine gleich­mä­ßi­ge Führung des Schneidrades. Das ku­gel­ge­la­ger­te Schneid­rad besitzt einen Durch­mes­ser von 16 mm und ist von der Bedienseite aus sicht­bar. Seine dop­pel­te Fe­de­rung un­ter­stützt eine gedämpfte Ritz­be­we­gung auf struk­tu­rier­ten Ober­flä­chen. Eine rei­bungs­ar­me Metallschale schützt das Schneid­rad vor seit­li­chem Ver­schleiß. Der Gleitschlitten wird über drei zweireihige Ku­gel­la­ger geführt. Ein automatisches System hält den Schneid­he­bel angehoben und er­leich­tert dadurch das Ein­le­gen der Fliese. Beim Anheben des Griffes dreht sich der 120 mm breite Brech­fuß au­to­ma­tisch in die Brechposition. Fliesen in drei Schrit­ten schnei­den 01 Fliese aus­rich­ten Fliese auf­le­gen und das ge­wünsch­te Schnitt­maß am schwenk­ba­ren Mess­win­kel ein­stel­len. 02 Ober­flä­che an­rit­zen Den NEX-Griff mit gleich­mä­ßi­gem Druck nach vorn über die Fliese schie­ben. 03 Fliese brechen Griff anheben, Brech­fuß po­si­tio­nie­ren und die Fliese kon­trol­liert entlang der Ritz­li­nie brechen. Für welche Fliesen eignet sich der Sigma 4DN NEX? Mit seiner großen Schnitt­ka­pa­zi­tät eignet sich der Sigma 4DN NEX unter anderem für: gerade Schnit­te bis 95 cm, Dia­go­nal­schnit­te bis 67,2 × 67,2 cm, größere ke­ra­mi­sche Wand- und Bo­den­flie­sen, Fein­stein­zeug in­ner­halb der an­ge­ge­be­nen Ma­te­ri­al­stär­ke, lange Längs-, Winkel- und Se­ri­en­schnit­te, pro­fes­sio­nel­le Bau­stel­len und an­spruchs­vol­le Re­no­vie­rungs­ar­bei­ten. Hinweis zur Ma­te­ri­al­eig­nung Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur, innerer Span­nung und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Die Angabe von 19 mm be­zeich­net die maximal brechbare Ma­te­ri­al­stär­ke des Gerätes. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4DN NEX Der Sigma 4DN NEX kann mit ver­schie­de­nen Zu­be­hör­tei­len an un­ter­schied­li­che Schneid­auf­ga­ben an­ge­passt werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im se­ri­en­mä­ßi­gen Lie­fer­um­fang ent­hal­ten. Schnitt­li­ni­en­an­zei­ge 022V Beleuchtet die vorgesehene Ritz- und Schnitt­li­nie. Be­nö­tigt zwei separat er­hält­li­che AA-Batterien. Ma­gne­ti­sche Mo­sa­ik­mat­te 64B2 Rutsch­hem­men­de Ma­gnet­mat­te für das kon­trol­lier­te Schnei­den von Mosaik. Ver­län­ge­rung 17A 50 cm lange Ver­län­ge­rung für den Mess­win­kel, rechts oder links mon­tier­bar. Vorderer Mess­win­kel 90E5 Messhilfe für par­al­le­le Schnit­te langer und schma­ler Werk­stü­cke – be­son­ders prak­tisch ab 90 cm. Trans­port­ta­sche 43D2 Ge­pols­ter­te Canvas-Trans­port­ta­sche mit Rollen, von Sigma aus­drück­lich für den 4DN aus­ge­wie­sen. LVT/SPC-Schneid­satz 64S Nur für NEX-Modelle: zum An­rit­zen von LVT- und SPC-Ma­te­ri­al bis maximal 6 mm. Auf­la­gen­ver­brei­te­run­gen Zu­sätz­li­che seit­li­che Auf­la­ge­schen­kel für eine größere Auf­la­ge­flä­che bei breiten Fliesen. Par­al­lel­an­schlag 19N Zu­sätz­li­cher An­schlag für wie­der­keh­ren­de par­al­le­le Schnit­te und gleich­mä­ßi­ge Strei­fen. 16-mm-Er­satz­schneid­rad Pas­sen­des ku­gel­ge­la­ger­tes Er­satz­schneid­rad für den NEX-Schneid­he­bel. TIN-beschichtetes Schneid­rad Op­tio­na­les 16-mm-Schneid­rad mit ver­schleiß­ar­mer TIN-Be­schich­tung. Bitte be­ach­ten: Zubehör und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Vor dem Kauf sollte die Kom­pa­ti­bi­li­tät des je­wei­li­gen Zu­be­hör­ar­ti­kels mit dem Sigma 4DN NEX geprüft werden. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4DN NEX Serie Sigma Serie 4 NEX Ritz­sys­tem NEX-Schub­ritz­sys­tem Ma­xi­ma­le Schnitt­län­ge 95 cm Ma­xi­ma­les Dia­go­nal­maß 67,2 × 67,2 cm Ma­te­ri­al­stär­ke 0–19 mm Ma­xi­ma­le Brech­kraft 1.200 kg Schneid­rad Ø 16 mm, ku­gel­ge­la­gert und doppelt ge­fe­dert Schlit­ten­füh­rung Drei zweireihige Ku­gel­la­ger Brech­fuß 120 mm, au­to­ma­tisch drehend Win­kel­an­schlag Stu­fen­los von −45° bis +45° ein­stell­bar Flie­sen­auf­la­gen Ge­fe­der­te Me­tall­auf­la­gen Gerätemaße 133 × 46 × 28 cm Gewicht 14,8 kg Ar­ti­kel­num­mer FA10555 Lie­fer­um­fang 1 × Sigma 4DN NEX Flie­sen­schnei­der 1 × ku­gel­ge­la­ger­tes 16-mm-Schneid­rad 1 × schwenkbarer Mess- und Win­kel­an­schlag Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4DN NEX Welche Flie­sen­grö­ße kann mit dem Sigma 4DN NEX ge­schnit­ten werden? Gerade Schnit­te sind bis 95 cm möglich. Bei qua­dra­ti­schen Fliesen beträgt das ma­xi­ma­le Dia­go­nal­maß 67,2 × 67,2 cm. Was be­deu­tet NEX-Schub­ritz­sys­tem? Beim NEX-System wird der Schneid­he­bel zum An­rit­zen nach vorn ge­scho­ben. Das Schneid­rad bleibt dabei von der Bedienseite aus sicht­bar. Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden? Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung ist beim NEX-System nicht er­for­der­lich. Die maximal brechbare Ma­te­ri­al­stär­ke beträgt 19 mm. Kann der Sigma 4DN NEX Fein­stein­zeug schnei­den? Der Flie­sen­schnei­der ist für ke­ra­mi­sche Fliesen und Fein­stein­zeug aus­ge­legt. Die tat­säch­li­che Schneidbarkeit hängt von Stärke, Härte, innerer Span­nung und Ober­flä­chen­struk­tur der je­wei­li­gen Fliese ab. Kann der Mess­win­kel ver­län­gert werden? Ja. Die separat er­hält­li­che Sigma-Ver­län­ge­rung 17A er­wei­tert den Mess­win­kel um 50 cm und kann rechts oder links be­fes­tigt werden. Gibt es eine pas­sen­de Trans­port­ta­sche? Ja. Sigma weist die ge­pols­ter­te Trans­port­ta­sche 43D2 mit Rollen aus­drück­lich für den 4DN aus. Sie ist separat er­hält­lich. Ist das LVT/SPC-Kit 64S mit dem Sigma 4DN NEX kom­pa­ti­bel? Ja. Der op­tio­na­le Schneid­satz 64S ist spe­zi­ell für die NEX-Modelle der Sigma Serie 4 vor­ge­se­hen und eignet sich für LVT- und SPC-Ma­te­ri­al bis maximal 6 mm Stärke. Wie erhält man die fünf­jäh­ri­ge Sigma-Ga­ran­tie? Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Fazit: Kraftvoller NEX-Flie­sen­schnei­der für größere Formate Der Sigma 4DN NEX ver­bin­det 95 cm Schnitt­län­ge mit hoher Brech­kraft, prä­zi­ser Ku­gel­la­ger­füh­rung und einem komfortablen Schub­ritz­sys­tem. Das sicht­ba­re 16-mm-Schneid­rad, der au­to­ma­tisch dre­hen­de Brech­fuß und die zahlreichen Er­wei­te­rungs­mög­lich­kei­ten machen ihn zu einer leis­tungs­star­ken Wahl für pro­fes­sio­nel­le Flie­sen­le­ger und an­spruchs­vol­le Ar­bei­ten mit grö­ße­ren Flie­sen­for­ma­ten.

Sigma An­schlag­win­kel mit Maß-Skala für 4CN und 4CU (Art. 90NC)Der An­schlag­win­kel der Serie 4 mit beid­sei­ti­ger Maß-Skala. Sie legen die Fliese an, lesen das Maß direkt an der Skala ab und schnei­den – ohne vorher an­zu­zeich­nen. Der Winkel ist auf die Auf­la­ge­flä­che genau dieser Modelle ab­ge­stimmt und passt nur dort.54 – 0 – 40 cmMaß-SkalaSerie 4Bau­rei­he90NCHer­stel­ler-Re­fe­renzPassend für diese GeräteAus­schließ­lich für die fol­gen­den Modelle der Serie 4:Sigma 4CN NEXSchnitt­län­ge 76 cmSigma 4CU UPSchnitt­län­ge 84 cmWas der An­schlag­win­kel leistetMaß direkt ablesenDie Skala läuft von 54 cm über 0 bis 40 cm. Das Maß wird am An­schlag abgelesen, nicht auf der Fliese angezeichnet.Wie­der­hol­ge­nauEinmal ein­ge­stellt, liefert der An­schlag bei Se­ri­en­schnit­ten immer das­sel­be Maß – der übliche Fehler beim Nach­mes­sen jeder ein­zel­nen Fliese ent­fällt.Win­kel­schnit­teDer Winkel lässt sich für Geh­rungs- und Dia­go­nal­schnit­te schwen­ken und feststellen.WerkzeuglosAnlegen, festziehen, arbeiten. Zum Umbau auf einen anderen Winkel ist kein Werk­zeug nötig.Pas­sen­des ZubehörFür Fliesen, die über den An­schlag­be­reich hinausgehen: Sigma Ver­län­ge­rung für alle An­schlag­win­kel der Serie 4 (Art. 17A).Auf die rich­ti­ge Ar­ti­kel­num­mer achtenDie vier An­schlag­win­kel der Serie 4 sehen sich sehr ähnlich, un­ter­schei­den sich aber in Skala und Auflage: 90NB, 90NC, 90ND und 90NE. Bestellen Sie nach der Mo­dell­be­zeich­nung Ihres Flie­sen­schnei­ders, nicht nach dem Aus­se­hen.Tech­ni­sche DatenPro­duktartAn­schlag­win­kel mit Maß-SkalaMaß-Skala54 – 0 – 40 cmBau­rei­heSigma Serie 4Pas­sen­de Modelle4CN und 4CUEr­weiter­barja, mit der Ver­län­ge­rung Art. 17AHer­stel­ler-Re­fe­renz90NCHer­stel­lerSigma (Sigma S.r.l., Italien)Passt der An­schlag­win­kel auch auf andere Modelle der Serie 4?Nein. Jede Schnitt­län­ge hat ihren eigenen An­schlag­win­kel, weil die Skala auf die Auf­la­ge­flä­che ab­ge­stimmt ist. Dieser hier passt auf 4CN und 4CU.Passt er auf die Serie 3?Nein. Die Serie 3 hat eigene An­schlag­win­kel (Ar­ti­kel­num­mern 90LB, 90LC, 90LD, 90LE). Sprechen Sie uns an, wenn Sie unsicher sind, welche Bau­rei­he Ihr Gerät ist.Kann ich größere Fliesen anlegen, als die Skala hergibt?Dafür gibt es die Ver­län­ge­rung für alle An­schlag­win­kel der Serie 4 (Art. 17A). Sie wird auf den vor­han­de­nen Winkel ge­steckt und er­wei­tert den An­schlag­be­reich.Ist der Winkel im Lie­fer­um­fang des Flie­sen­schnei­ders ent­hal­ten?Das hängt vom Modell und der Aus­stat­tungs­va­ri­an­te ab. Wenn Sie unsicher sind, prüfen wir das gerne anhand Ihrer Be­stel­lung.Sigma-Teile richtig zu­ord­nenSerie 3, Serie 4, KLASSIK, KLICK-KLOCK, MAX, XL, Kera-Cut – die Systeme sehen sich ähnlich und sind nicht un­ter­ein­an­der tausch­bar. Nennen Sie uns Ihr Modell oder senden Sie uns ein Foto, dann ordnen wir das passende Teil zu.

Sigma An­schlag­win­kel mit Maß-Skala für 4EN und 4FN (Art. 90NE)Der An­schlag­win­kel der Serie 4 mit beid­sei­ti­ger Maß-Skala. Sie legen die Fliese an, lesen das Maß direkt an der Skala ab und schnei­den – ohne vorher an­zu­zeich­nen. Der Winkel ist auf die Auf­la­ge­flä­che genau dieser Modelle ab­ge­stimmt und passt nur dort.64 – 0 – 64 cmMaß-SkalaSerie 4Bau­rei­he90NEHer­stel­ler-Re­fe­renzPassend für diese GeräteAus­schließ­lich für die fol­gen­den Modelle der Serie 4:Sigma 4EN NEXSchnitt­län­ge 125 cmSigma 4FN NEXSchnitt­län­ge 155 cmWas der An­schlag­win­kel leistetMaß direkt ablesenDie Skala läuft von 64 cm über 0 bis 64 cm. Das Maß wird am An­schlag abgelesen, nicht auf der Fliese angezeichnet.Wie­der­hol­ge­nauEinmal ein­ge­stellt, liefert der An­schlag bei Se­ri­en­schnit­ten immer das­sel­be Maß – der übliche Fehler beim Nach­mes­sen jeder ein­zel­nen Fliese ent­fällt.Win­kel­schnit­teDer Winkel lässt sich für Geh­rungs- und Dia­go­nal­schnit­te schwen­ken und feststellen.WerkzeuglosAnlegen, festziehen, arbeiten. Zum Umbau auf einen anderen Winkel ist kein Werk­zeug nötig.Pas­sen­des ZubehörFür Fliesen, die über den An­schlag­be­reich hinausgehen: Sigma Ver­län­ge­rung für alle An­schlag­win­kel der Serie 4 (Art. 17A).Auf die rich­ti­ge Ar­ti­kel­num­mer achtenDie vier An­schlag­win­kel der Serie 4 sehen sich sehr ähnlich, un­ter­schei­den sich aber in Skala und Auflage: 90NB, 90NC, 90ND und 90NE. Bestellen Sie nach der Mo­dell­be­zeich­nung Ihres Flie­sen­schnei­ders, nicht nach dem Aus­se­hen.Tech­ni­sche DatenPro­duktartAn­schlag­win­kel mit Maß-SkalaMaß-Skala64 – 0 – 64 cmBau­rei­heSigma Serie 4Pas­sen­de Modelle4EN und 4FNEr­weiter­barja, mit der Ver­län­ge­rung Art. 17AHer­stel­ler-Re­fe­renz90NEHer­stel­lerSigma (Sigma S.r.l., Italien)Passt der An­schlag­win­kel auch auf andere Modelle der Serie 4?Nein. Jede Schnitt­län­ge hat ihren eigenen An­schlag­win­kel, weil die Skala auf die Auf­la­ge­flä­che ab­ge­stimmt ist. Dieser hier passt auf 4EN und 4FN.Passt er auf die Serie 3?Nein. Die Serie 3 hat eigene An­schlag­win­kel (Ar­ti­kel­num­mern 90LB, 90LC, 90LD, 90LE). Sprechen Sie uns an, wenn Sie unsicher sind, welche Bau­rei­he Ihr Gerät ist.Kann ich größere Fliesen anlegen, als die Skala hergibt?Dafür gibt es die Ver­län­ge­rung für alle An­schlag­win­kel der Serie 4 (Art. 17A). Sie wird auf den vor­han­de­nen Winkel ge­steckt und er­wei­tert den An­schlag­be­reich.Ist der Winkel im Lie­fer­um­fang des Flie­sen­schnei­ders ent­hal­ten?Das hängt vom Modell und der Aus­stat­tungs­va­ri­an­te ab. Wenn Sie unsicher sind, prüfen wir das gerne anhand Ihrer Be­stel­lung.Sigma-Teile richtig zu­ord­nenSerie 3, Serie 4, KLASSIK, KLICK-KLOCK, MAX, XL, Kera-Cut – die Systeme sehen sich ähnlich und sind nicht un­ter­ein­an­der tausch­bar. Nennen Sie uns Ihr Modell oder senden Sie uns ein Foto, dann ordnen wir das passende Teil zu.
