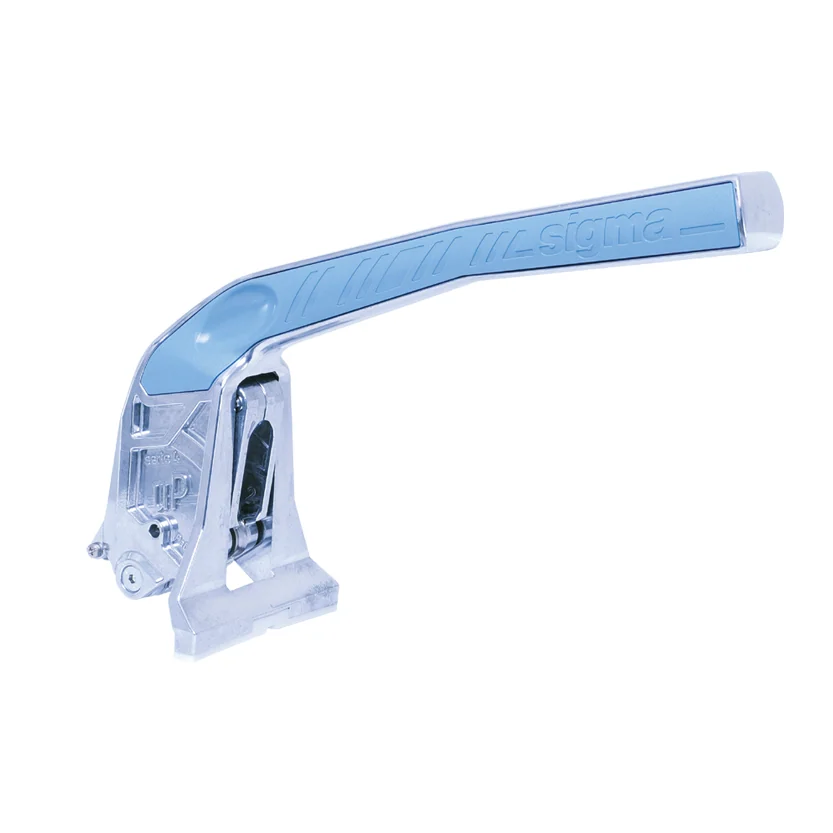

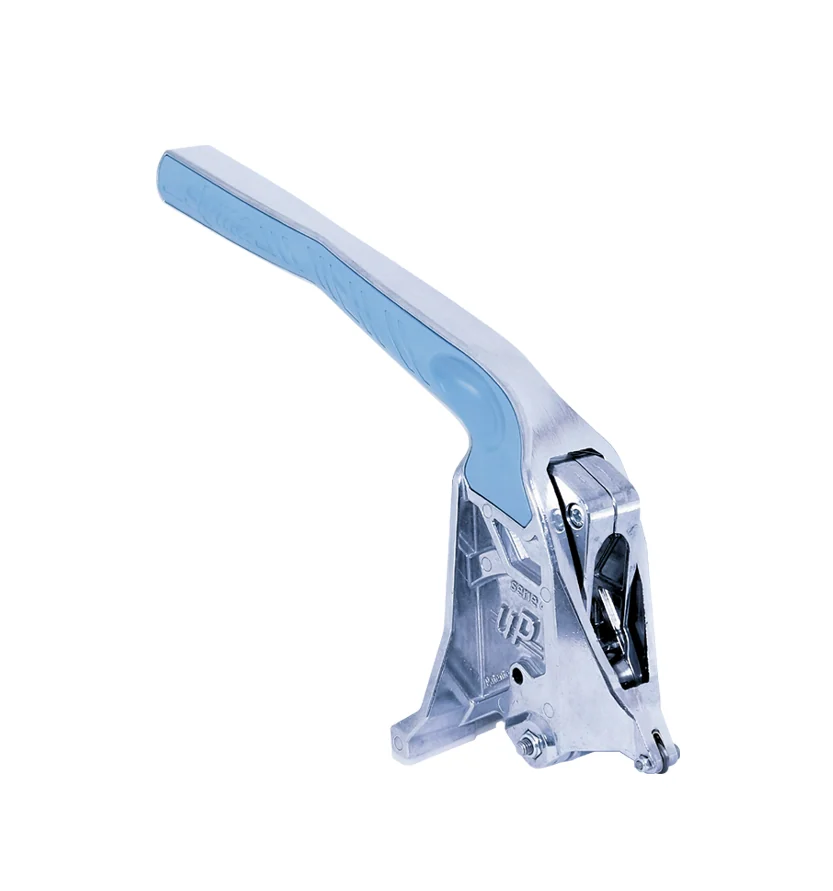

Sigma Schneidhebel 'UP' für die Serie 4 (Art. 24U)

Mehr Schnitt­län­ge, präzise Führung und komfortables Ar­bei­ten: Der Sigma 4CU UP Flie­sen­schnei­der kom­bi­niert 84 cm Schnitt­län­ge mit dem er­go­no­mi­schen UP-Zugritzsystem der Sigma Serie 4. Das gut sicht­ba­re 12-mm-Schneid­rad, der voll­stän­dig ku­gel­ge­la­ger­te Schlit­ten und die stabile Kon­struk­ti­on er­mög­li­chen kon­trol­lier­te Schnit­te bei ke­ra­mi­schen Fliesen und Fein­stein­zeug. 84 cm max. Schnitt­län­ge 59,4 × 59,4 cm max. Dia­go­nal­schnitt bis 17 mm Ma­te­ri­al­stär­ke 1.050 kg max. Brech­kraft Sigma 4CU UP: Profi-Flie­sen­schnei­der mit 84 cm Schnitt­län­ge Der Sigma 4CU UP Flie­sen­schnei­der gehört zur neu entwickelten Serie 4 des ita­lie­ni­schen Her­stel­lers Sigma. Sein er­go­no­mi­scher UP-Schneid­he­bel ar­bei­tet nach dem be­währ­ten Zugritzprinzip: Der Hebel wird über die Flie­sen­ober­flä­che zum An­wen­der gezogen. Das Schneid­rad besitzt einen Durch­mes­ser von 12 mm und bleibt während des Ritz­vor­gangs auf der Be­die­ner­sei­te gut sicht­bar. Der CNC-ge­fräs­te Schneid­rad­hal­ter und eine rei­bungs­ar­me Me­tall­um­man­te­lung re­du­zie­ren Reibung und seit­li­chen Ver­schleiß am Schneid­rad. Mit 84 cm gerader Schnitt­län­ge und einem Dia­go­nal­maß von 59,4 × 59,4 cm eignet sich der Sigma 4CU UP für zahl­rei­che ge­bräuch­li­che Wand- und Bo­den­flie­sen­for­ma­te. Die vom Her­stel­ler an­ge­ge­be­ne Ma­te­ri­al­stär­ke reicht bis 17 mm. Eine linke Auf­la­gen­ver­brei­te­rung ist bei diesem Modell bereits im Lie­fer­um­fang ent­hal­ten. Dadurch steht eine zu­sätz­li­che Auf­la­ge­flä­che für größere Fliesen zur Ver­fü­gung. Die rechte Auf­la­gen­ver­brei­te­rung ist separat er­hält­lich. Kurz gesagt: Der Sigma 4CU UP ver­bin­det 84 cm Schnitt­län­ge mit einem er­go­no­mi­schen Zugritzsystem, einem gut sicht­ba­ren 12-mm-Schneid­rad und der prä­zi­sen Ku­gel­la­ger­füh­rung der Sigma Serie 4. Eine linke Auf­la­gen­ver­brei­te­rung ist bereits ent­hal­ten. Die Vor­tei­le des Sigma 4CU UP ✓ UP-Zugritzsystem Schnel­les und kon­trol­lier­tes An­rit­zen durch Ziehen. ✓ Sicht­ba­res Schneid­rad Das 12-mm-Schneid­rad bleibt beim Ritzen im Blick. ✓ Ku­gel­ge­la­ger­ter Schlit­ten Drei Doppelreihen-Ku­gel­la­ger un­ter­stüt­zen die Prä­zi­si­on. ✓ Keine Hö­hen­an­pas­sung Keine se­pa­ra­te Ein­stel­lung auf die Flie­sen­stär­ke nötig. ✓ Fle­xi­bler Win­kel­an­schlag Beid­sei­tig von −45° über 0° bis +45° schwenk­bar. ✓ Linke Auflage in­klu­si­ve Zu­sätz­li­che Un­ter­stüt­zung für größere Fliesen. Er­go­no­mi­scher UP-Schneid­he­bel zum Ziehen Beim UP-System wird der Schneid­he­bel zum An­wen­der gezogen. Der er­go­no­misch ge­form­te Griff und das sicht­ba­re Schneid­rad un­ter­stüt­zen eine kon­trol­lier­te Führung entlang der vor­ge­se­he­nen Schnitt­li­nie. Der Griff ist mit zwei Axi­al­ku­gel­la­gern am Schlit­ten be­fes­tigt. Drei Doppelreihen-Ku­gel­la­ger führen den Schlit­ten auf der Füh­rungs­schie­ne. Ein au­to­ma­ti­scher Stahl­kom­pen­sa­tor gleicht das Führungsspiel aus. Ein automatisches System hält den Griff angehoben und er­leich­tert dadurch das Ein­le­gen der Fliese. Für den Brech­vor­gang steht ein 100 mm breiter Brech­fuß mit aus­tausch­ba­rem Schutz zur Ver­fü­gung. Fliesen in drei Schrit­ten schnei­den 01 Fliese aus­rich­ten Schnitt­maß oder Winkel ein­stel­len und die Fliese am An­schlag po­si­tio­nie­ren. 02 Ober­flä­che an­rit­zen Den UP-Hebel ent­spre­chend der Be­die­nungs­an­lei­tung gleich­mä­ßig zum An­wen­der ziehen. 03 Fliese brechen Brech­fuß po­si­tio­nie­ren und die Fliese entlang der Ritz­li­nie kon­trol­liert trennen. Für welche Fliesen eignet sich der Sigma 4CU UP? Sigma führt die Serie 4 als pro­fes­sio­nel­les Schneid­sys­tem für ke­ra­mi­sche Fliesen und Fein­stein­zeug. Der 4CU UP ist für Ma­te­ri­al­stär­ken bis 17 mm und gerade Schnit­te bis 84 cm aus­ge­legt. Gerade Schnit­te bis 84 cm Dia­go­nal­schnit­te bis 59,4 × 59,4 cm Fliesen mit einer Ma­te­ri­al­stär­ke bis 17 mm Ke­ra­mi­sche Wand- und Bo­den­flie­sen Fein­stein­zeug Gerade, dia­go­na­le und wie­der­keh­ren­de Schnit­te Hinweis zur Ma­te­ri­al­eig­nung: Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4CU UP Der Sigma 4CU UP kann mit ver­schie­de­nen Zu­be­hör­tei­len an un­ter­schied­li­che Schneid­auf­ga­ben an­ge­passt werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Schnitt­li­ni­en­in­di­ka­tor / Laser-Kit Sigma Art. 022V Macht die vorgesehene Schnitt­li­nie auf der Flie­sen­ober­flä­che sicht­bar. Kom­pa­ti­bel mit der ge­sam­ten Sigma Serie 4. Ma­gne­ti­sche Mo­sa­ik­mat­te Sigma Art. 64B2 Rutsch­hem­men­de Ma­gnet­mat­te im Format 337 × 486 mm für Mo­sa­ik­schnit­te. Mess­win­kel­ver­län­ge­rung Sigma Art. 17A 500 mm lange Ver­län­ge­rung, die rechts oder links am schwenk­ba­ren Mess­win­kel be­fes­tigt werden kann. Vorderer Win­kel­an­schlag Sigma Art. 90E5 Vordere Maßskala von 410 über 0 bis 410 mm für par­al­le­le, lange und schmale Zu­schnit­te. Rechte Auf­la­gen­ver­brei­te­rung Sigma Art. 484 Ergänzt die bereits ent­hal­te­ne linke Auflage und er­wei­tert die Auf­la­ge­flä­che auf der rechten Seite. Pas­sen­der Mess­win­kel Sigma Art. 90NC Mo­dell­spe­zi­fi­scher Mess­win­kel mit Maßskala 54–0–40 cm für den 4CU UP. Schneid­rad aus Stahl Sigma Art. 14U Kom­plet­tes Er­satz­schneid­rad mit 12 mm Durch­mes­ser für den UP-Schneid­he­bel. Ti­tan­be­schich­te­tes Schneid­rad Sigma Art. 14UT TIN-beschichtetes 12-mm-Schneid­rad als ver­schleiß­be­stän­di­ge­re Al­ter­na­ti­ve. Bitte be­ach­ten: Die ge­nann­ten Zu­be­hör­tei­le und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Die linke Auf­la­gen­ver­brei­te­rung ist beim Sigma 4CU UP bereits ent­hal­ten. Der LVT-/SPC-Schneid­satz Art. 64S ist nicht mit dem UP-Modell kom­pa­ti­bel und kann nur bei Serie-4-Mo­del­len mit NEX-Hebel ver­wen­det werden. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4CU UP Serie Sigma Serie 4 UP Ritz­sys­tem UP-Zugritzsystem Ma­xi­ma­le Schnitt­län­ge 84 cm Ma­xi­ma­les Dia­go­nal­maß 59,4 × 59,4 cm Ma­te­ri­al­stär­ke 0–17 mm Ma­xi­ma­le Brech­kraft 1.050 kg Schneid­rad Ø 12 mm Brech­fuß 100 mm breit, mit aus­tausch­ba­rem Schutz Win­kel­an­schlag Von −45° über 0° bis +45° schwenk­bar Flie­sen­auf­la­ge Ge­fe­der­te Me­tall­auf­la­gen Ent­hal­te­ne Auflage Linke Auf­la­gen­ver­brei­te­rung Gewicht 12,3 kg Ar­ti­kel­num­mer FA10559 Lie­fer­um­fang 1 × Sigma 4CU UP Flie­sen­schnei­der 1 × 12-mm-Schneid­rad 1 × linke Auf­la­gen­ver­brei­te­rung Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4CU UP Welche Flie­sen­grö­ßen kann der Sigma 4CU UP schnei­den? Gerade Schnit­te sind bis 84 cm möglich. Das ma­xi­ma­le Dia­go­nal­maß bei qua­dra­ti­schen Fliesen beträgt 59,4 × 59,4 cm. Was ist das UP-Zugritzsystem? Beim UP-System wird der Schneid­he­bel über die Flie­sen­ober­flä­che zum An­wen­der gezogen. Das 12-mm-Schneid­rad bleibt dabei auf der Be­die­ner­sei­te gut sicht­bar. Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden? Eine se­pa­ra­te Hö­hen­ein­stel­lung auf die je­wei­li­ge Flie­sen­stär­ke ist beim UP-System nicht er­for­der­lich. Die ma­xi­ma­le Ma­te­ri­al­stär­ke von 17 mm ist zu be­ach­ten. Ist eine Auf­la­gen­ver­brei­te­rung ent­hal­ten? Ja. Eine linke Auf­la­gen­ver­brei­te­rung ist beim Sigma 4CU UP bereits im Lie­fer­um­fang ent­hal­ten. Die rechte Auf­la­gen­ver­brei­te­rung ist separat er­hält­lich. Eignet sich der Sigma 4CU UP für Fein­stein­zeug? Sigma führt die Serie 4 für ke­ra­mi­sche Fliesen und Fein­stein­zeug. Das tat­säch­li­che Schneid­er­geb­nis hängt zu­sätz­lich von Härte, Ober­flä­che und Be­schaf­fen­heit der je­wei­li­gen Fliese ab. Welche op­tio­na­len Er­wei­te­run­gen sind er­hält­lich? Er­hält­lich sind unter anderem der Schnitt­li­ni­en­in­di­ka­tor Art. 022V, die ma­gne­ti­sche Mo­sa­ik­mat­te Art. 64B2, die Mess­win­kel­ver­län­ge­rung Art. 17A, der vordere Win­kel­an­schlag Art. 90E5 und die rechte Auf­la­gen­ver­brei­te­rung Art. 484. Ist der LVT-/SPC-Schneid­satz mit dem 4CU UP kom­pa­ti­bel? Nein. Der LVT-/SPC-Schneid­satz Art. 64S ist aus­schließ­lich für Flie­sen­schnei­der der Sigma Serie 4 mit NEX-Hebel vor­ge­se­hen. Wie erhält man die fünf­jäh­ri­ge Sigma Ga­ran­tie? Der Flie­sen­schnei­der muss bei Sigma re­gis­triert werden, um die Ga­ran­tie auf fünf Jahre zu ver­län­gern. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Be­din­gun­gen des Her­stel­lers. Mehr Schnitt­län­ge und prä­zi­ses Ar­bei­ten im Zug Der Sigma 4CU UP ver­bin­det 84 cm Schnitt­län­ge mit einem gut sicht­ba­ren 12-mm-Schneid­rad, ku­gel­ge­la­ger­ter Führung und dem er­go­no­mi­schen Zugritzsystem der Serie 4. Die bereits ent­hal­te­ne linke Auf­la­gen­ver­brei­te­rung und das umfangreiche op­tio­na­le Zubehör er­mög­li­chen eine fle­xi­ble An­pas­sung an un­ter­schied­li­che Schneid­auf­ga­ben.

Sigma Er­satz­räd­chen Ø 12 mm aus Stahl für den UP-Hebel (Art. 14U)Das Ori­gi­nal-Schneid­räd­chen für alle Sigma-Flie­sen­schnei­der der Serie 4 mit UP-Hebel. Die Serie 4 gibt es in zwei He­bel­va­ri­an­ten: Beim UP-Hebel wird der Hebel gezogen. Passt aus­schließ­lich in den UP-Hebel – die beiden Systeme sind nicht un­ter­ein­an­der tausch­bar.Ø 12 mmRädchen-Durch­mes­serStahlWerk­stoffUPHebel-SystemPassend für diese GeräteAlle Sigma-Flie­sen­schnei­der der Serie 4 mit UP-Hebel:Sigma 4BU UPSchnitt­län­ge 70 cmSigma 4CU UPSchnitt­län­ge 84 cmSigma 4DU UPSchnitt­län­ge 103 cmStahl oder Titan?StahlDer be­währ­te Stan­dard. Gute Stand­zeit bei Stein­gut, Stein­zeug und den meisten Fein­stein­zeug­for­ma­ten. Die güns­ti­ge­re Va­ri­an­te im laufenden Ver­brauch.TitanHärtere Be­schich­tung, dadurch längere Stand­zeit bei hartem Fein­stein­zeug und bei viel Schnitt­me­ter am Tag. Lohnt sich, wenn Sie oft wech­seln müssen.Dieses Rädchen ist die Aus­füh­rung in Stahl. Die Va­ri­an­te in Titan finden Sie hier: Sigma Er­satz­räd­chen Ø 12 mm aus Titan (Art. 14UT)Wann wech­seln?Der Bruch folgt der Ritz­li­nie nicht mehr sauber.Die Bruch­kan­te split­tert, statt glatt zu trennen.Sie brau­chen für das­sel­be Ma­te­ri­al mehr An­press­druck als früher.Das Rädchen dreht sich nicht mehr leicht von Hand oder rattert über die Fliese.Nicht über die Flie­sen­kan­te an­set­zenSetzen Sie das Rädchen immer auf der Fliese an und ritzen Sie in einem Zug durch. Ein An­schla­gen an der Kante beim Ansetzen ist die häu­figs­te Ursache für eine aus­ge­bro­che­ne Schnei­de – un­ab­hän­gig vom Werk­stoff.Einbau im Her­stel­ler­vi­deo ansehenSigma zeigt den Wechsel des Schneid­räd­chens in einem kurzen Video. Video auf YouTube öffnen Der Link führt auf eine externe Seite des Her­stel­lers.Tech­ni­sche DatenPro­duktartErsatz-Schneid­räd­chen Serie 4Durch­mes­serØ 12 mmWerk­stoffStahlLa­ge­rungGleitlagerungHebel-SystemUP (Hebel wird gezogen)Kom­pa­ti­bi­li­tätaus­schließ­lich Sigma Serie 4 mit UP-HebelHer­stel­ler-Re­fe­renz14UHer­stel­lerSigma (Sigma S.r.l., Italien)Passt das Rädchen auch in die Serie 3?Nein. Die Serie 3 ar­bei­tet mit den Sys­te­men KLASSIK (Ø 12 mm), KLICK-KLOCK (Ø 15 mm) und MAX (Ø 19 mm). Die Serie-4-Rädchen passen dort nicht.Kann ich ein NEX-Rädchen in den UP-Hebel ein­set­zen?Nein. NEX und UP haben un­ter­schied­li­che Auf­nah­men und un­ter­schied­li­che Durch­mes­ser (Ø 16 mm für NEX, Ø 12 mm für UP).Ist die Achse dabei?Ja, das Rädchen wird als Einheit mit Achse ge­lie­fert. Sie müssen keine Achs­ma­ße nachmessen.Woran erkenne ich, ob mein Gerät NEX oder UP ist?An der Be­dien­rich­tung des Schneid­he­bels: Beim NEX wird der Hebel von Ihnen weg ge­scho­ben, beim UP zu Ihnen hin gezogen. Die Mo­dell­be­zeich­nung endet ent­spre­chend auf N oder U, zum Bei­spiel 4BN oder 4BU.Sigma-Teile richtig zu­ord­nenSerie 3, Serie 4, KLASSIK, KLICK-KLOCK, MAX, XL, Kera-Cut – die Systeme sehen sich ähnlich und sind nicht un­ter­ein­an­der tausch­bar. Nennen Sie uns Ihr Modell oder senden Sie uns ein Foto, dann ordnen wir das passende Teil zu.

Brech­ba­cken für Sigma Flie­sen­schnei­der der Serie 4 (UP & NEX)Die weißen Kunst­stoff-Brech­ba­cken sind das Ver­schleiß­teil, das beim Brechen direkt auf der Fliese auf­liegt. Sie sind bewusst weicher als die Fliese, damit die Ober­flä­che nicht be­schä­digt wird – und nutzen sich deshalb ab. Erhältlich in je einer Aus­füh­rung für die UP- und die NEX-Geräte der Serie 4.Kunst­stoffWerk­stoffweißFarbeSerie 4Bau­rei­heDie beiden Aus­füh­run­genAus­füh­rung NEXFür alle Geräte der Serie 4, bei denen der Schneid­he­bel ge­scho­ben wird – 4BN, 4CN, 4DN, 4EN und 4FN.Aus­füh­rung UPFür alle Geräte der Serie 4, bei denen der Schneid­he­bel gezogen wird – 4BU, 4CU und 4DU.Bitte Va­ri­an­te aus­wäh­lenWählen Sie oben im Auswahlfeld die zu Ihrem Gerät passende Aus­füh­rung (UP oder NEX). Die beiden Va­ri­an­ten sind nicht un­ter­ein­an­der tausch­bar.Passend für diese GeräteAlle Flie­sen­schnei­der der Serie 4:Sigma 4BN NEXSchnitt­län­ge 62 cmSigma 4CN NEXSchnitt­län­ge 76 cmSigma 4DN NEXSchnitt­län­ge 95 cmSigma 4EN NEXSchnitt­län­ge 125 cmSigma 4FN NEXSchnitt­län­ge 155 cmSigma 4BU UPSchnitt­län­ge 70 cmSigma 4CU UPSchnitt­län­ge 84 cmSigma 4DU UPSchnitt­län­ge 103 cmWann wech­seln?Die Auf­la­ge­flä­che ist sicht­bar eingedrückt oder eingekerbt.Die Fliese kippt beim Brechen, statt sauber aufzuliegen.Auf der Flie­sen­ober­sei­te bleiben Druck­stel­len zurück.Der Bruch ver­läuft schief, obwohl die Ritz­li­nie sauber ist.Einbau im Her­stel­ler­vi­deo ansehenSigma zeigt den Wechsel der Brech­ba­cken in einem kurzen Video. Video auf YouTube öffnen Der Link führt auf eine externe Seite des Her­stel­lers.Tech­ni­sche DatenPro­duktartBrech­ba­cken (Ver­schleiß­teil)Werk­stoffKunst­stoff, weißBau­rei­heSigma Serie 4Aus­füh­run­genUP und NEX – bitte in der Auswahl wählenHer­stel­lerSigma (Sigma S.r.l., Italien)Welche Aus­füh­rung brauche ich?Achten Sie auf den letzten Buchstaben Ihrer Mo­dell­be­zeich­nung: N steht für NEX (Hebel wird ge­scho­ben), U für UP (Hebel wird gezogen). Ein 4DN braucht also die NEX-Aus­füh­rung, ein 4DU die UP-Aus­füh­rung.Warum sind die Brech­ba­cken aus Kunst­stoff?Weil sie weicher sein müssen als die Fliese. Ein härteres Ma­te­ri­al würde beim Brechen Druck­stel­len in der gla­sier­ten Ober­flä­che hin­ter­las­sen. Der Ver­schleiß ist gewollt und schützt Ihr Ma­te­ri­al.Wie oft muss ich sie wech­seln?Das hängt voll­stän­dig von Einsatz und Ma­te­ri­al ab. Prüfen Sie die Auf­la­ge­flä­che im Zweifel von Hand: Sobald sie spürbar eingedrückt ist, lohnt der Wechsel.Passen die Brech­ba­cken auch auf die Serie 3?Nein. Die Serie 3 hat eigene Brech­ba­cken. Nennen Sie uns Ihr Modell, dann ordnen wir das rich­ti­ge Teil zu.Sigma-Teile richtig zu­ord­nenSerie 3, Serie 4, KLASSIK, KLICK-KLOCK, MAX, XL, Kera-Cut – die Systeme sehen sich ähnlich und sind nicht un­ter­ein­an­der tausch­bar. Nennen Sie uns Ihr Modell oder senden Sie uns ein Foto, dann ordnen wir das passende Teil zu.

Schnell, präzise und komfortabel im Zug: Der Sigma 4BU UP Flie­sen­schnei­der kom­bi­niert 70 cm Schnitt­län­ge mit dem er­go­no­mi­schen UP-Zugritzsystem der Sigma Serie 4. Das gut sicht­ba­re 12-mm-Schneid­rad, der voll­stän­dig ku­gel­ge­la­ger­te Schlit­ten und die stabile Kon­struk­ti­on er­mög­li­chen kon­trol­lier­te Schnit­te bei ke­ra­mi­schen Fliesen und Fein­stein­zeug. 70 cm max. Schnitt­län­ge 49,5 × 49,5 cm max. Dia­go­nal­schnitt bis 17 mm Ma­te­ri­al­stär­ke 1.050 kg max. Brech­kraft Sigma 4BU UP: Profi-Flie­sen­schnei­der mit Zugritzsystem Der Sigma 4BU UP Flie­sen­schnei­der gehört zur neu entwickelten Serie 4 des ita­lie­ni­schen Her­stel­lers Sigma. Sein er­go­no­mi­scher UP-Schneid­he­bel ar­bei­tet nach dem be­währ­ten Zugritzprinzip: Der Hebel wird über die Flie­sen­ober­flä­che zum An­wen­der gezogen. Das Schneid­rad besitzt einen Durch­mes­ser von 12 mm und bleibt während des Ritz­vor­gangs auf der Be­die­ner­sei­te gut sicht­bar. Der CNC-ge­fräs­te Schneid­rad­hal­ter und eine rei­bungs­ar­me Me­tall­um­man­te­lung re­du­zie­ren Reibung und seit­li­chen Ver­schleiß am Schneid­rad. Mit 70 cm gerader Schnitt­län­ge und einem Dia­go­nal­maß von 49,5 × 49,5 cm deckt der Sigma 4BU UP viele ge­bräuch­li­che Wand- und Bo­den­flie­sen­for­ma­te ab. Die vom Her­stel­ler an­ge­ge­be­ne Ma­te­ri­al­stär­ke reicht bis 17 mm. Kurz gesagt: Der Sigma 4BU UP ver­bin­det 70 cm Schnitt­län­ge mit einem er­go­no­mi­schen Zugritzsystem, einem gut sicht­ba­ren 12-mm-Schneid­rad und der prä­zi­sen Ku­gel­la­ger­füh­rung der Sigma Serie 4. Die Vor­tei­le des Sigma 4BU UP ✓ UP-Zugritzsystem Schnel­les und kon­trol­lier­tes An­rit­zen durch Ziehen. ✓ Sicht­ba­res Schneid­rad Das 12-mm-Schneid­rad bleibt beim Ritzen im Blick. ✓ Ku­gel­ge­la­ger­ter Schlit­ten Drei Doppelreihen-Ku­gel­la­ger un­ter­stüt­zen die Prä­zi­si­on. ✓ Keine Hö­hen­an­pas­sung Keine se­pa­ra­te Ein­stel­lung auf die Flie­sen­stär­ke nötig. ✓ Fle­xi­bler Win­kel­an­schlag Beid­sei­tig von −45° über 0° bis +45° schwenk­bar. ✓ Ge­fe­der­te Me­tall­auf­la­gen Un­ter­stüt­zen die Fliese beim kon­trol­lier­ten Brechen. Er­go­no­mi­scher UP-Schneid­he­bel zum Ziehen Beim UP-System wird der Schneid­he­bel zum An­wen­der gezogen. Der er­go­no­misch ge­form­te Griff und das sicht­ba­re Schneid­rad un­ter­stüt­zen eine kon­trol­lier­te Führung entlang der vor­ge­se­he­nen Schnitt­li­nie. Der Griff ist mit zwei Axi­al­ku­gel­la­gern am Schlit­ten be­fes­tigt. Drei Doppelreihen-Ku­gel­la­ger führen den Schlit­ten auf der Füh­rungs­schie­ne. Ein au­to­ma­ti­scher Stahl­kom­pen­sa­tor gleicht das Führungsspiel aus. Ein automatisches System hält den Griff angehoben und er­leich­tert dadurch das Ein­le­gen der Fliese. Für den Brech­vor­gang steht ein 100 mm breiter Brech­fuß mit aus­tausch­ba­rem Schutz zur Ver­fü­gung. Fliesen in drei Schrit­ten schnei­den 01 Fliese aus­rich­ten Schnitt­maß oder Winkel ein­stel­len und die Fliese am An­schlag po­si­tio­nie­ren. 02 Ober­flä­che an­rit­zen Den UP-Hebel ent­spre­chend der Be­die­nungs­an­lei­tung gleich­mä­ßig zum An­wen­der ziehen. 03 Fliese brechen Brech­fuß po­si­tio­nie­ren und die Fliese entlang der Ritz­li­nie kon­trol­liert trennen. Für welche Fliesen eignet sich der Sigma 4BU UP? Sigma führt die Serie 4 als pro­fes­sio­nel­les Schneid­sys­tem für ke­ra­mi­sche Fliesen und Fein­stein­zeug. Der 4BU UP ist für Ma­te­ri­al­stär­ken bis 17 mm und gerade Schnit­te bis 70 cm aus­ge­legt. Gerade Schnit­te bis 70 cm Dia­go­nal­schnit­te bis 49,5 × 49,5 cm Fliesen mit einer Ma­te­ri­al­stär­ke bis 17 mm Ke­ra­mi­sche Wand- und Bo­den­flie­sen Fein­stein­zeug Gerade, dia­go­na­le und wie­der­keh­ren­de Schnit­te Hinweis zur Ma­te­ri­al­eig­nung: Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4BU UP Der Sigma 4BU UP kann mit ver­schie­de­nen Zu­be­hör­tei­len für zu­sätz­li­che Schneid­auf­ga­ben und eine größere Auf­la­ge­flä­che er­wei­tert werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Schnitt­li­ni­en­in­di­ka­tor / Laser-Kit Sigma Art. 022V Macht die vorgesehene Schnitt­li­nie auf der Flie­sen­ober­flä­che sicht­bar. Kom­pa­ti­bel mit der ge­sam­ten Sigma Serie 4. Ma­gne­ti­sche Mo­sa­ik­mat­te Sigma Art. 64B2 Rutsch­hem­men­de Ma­gnet­mat­te im Format 337 × 486 mm für Mo­sa­ik­schnit­te. Mess­win­kel­ver­län­ge­rung Sigma Art. 17A 500 mm lange Ver­län­ge­rung, die rechts oder links am schwenk­ba­ren Mess­win­kel be­fes­tigt werden kann. Vorderer Win­kel­an­schlag Sigma Art. 90E5 Vordere Maßskala von 410 über 0 bis 410 mm. Be­son­ders prak­tisch für lange und schmale par­al­le­le Zu­schnit­te. Linke Auf­la­gen­ver­brei­te­rung Sigma Art. 483 Er­wei­tert die Auf­la­ge­flä­che auf der linken Seite des Flie­sen­schnei­ders. Rechte Auf­la­gen­ver­brei­te­rung Sigma Art. 484 Er­wei­tert die Auf­la­ge­flä­che auf der rechten Seite des Flie­sen­schnei­ders. Schneid­rad aus Stahl Sigma Art. 14U Kom­plet­tes Er­satz­schneid­rad mit 12 mm Durch­mes­ser für den UP-Schneid­he­bel. Ti­tan­be­schich­te­tes Schneid­rad Sigma Art. 14UT TIN-beschichtetes 12-mm-Schneid­rad als ver­schleiß­be­stän­di­ge­re Al­ter­na­ti­ve. Bitte be­ach­ten: Die ge­nann­ten Zu­be­hör­tei­le und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Der LVT-/SPC-Schneid­satz Art. 64S ist nicht mit dem UP-Modell kom­pa­ti­bel und kann nur bei Flie­sen­schnei­dern der Serie 4 mit NEX-Hebel ver­wen­det werden. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4BU UP Serie Sigma Serie 4 UP Ritz­sys­tem UP-Zugritzsystem Ma­xi­ma­le Schnitt­län­ge 70 cm Ma­xi­ma­les Dia­go­nal­maß 49,5 × 49,5 cm Ma­te­ri­al­stär­ke 0–17 mm Ma­xi­ma­le Brech­kraft 1.050 kg Schneid­rad Ø 12 mm Brech­fuß 100 mm breit, mit aus­tausch­ba­rem Schutz Win­kel­an­schlag Von −45° über 0° bis +45° schwenk­bar Flie­sen­auf­la­ge Ge­fe­der­te Me­tall­auf­la­gen Gewicht 10,2 kg Ar­ti­kel­num­mer FA10558 Lie­fer­um­fang 1 × Sigma 4BU UP Flie­sen­schnei­der 1 × 12-mm-Schneid­rad Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4BU UP Welche Flie­sen­grö­ßen kann der Sigma 4BU UP schnei­den? Gerade Schnit­te sind bis 70 cm möglich. Das ma­xi­ma­le Dia­go­nal­maß bei qua­dra­ti­schen Fliesen beträgt 49,5 × 49,5 cm. Was ist das UP-Zugritzsystem? Beim UP-System wird der Schneid­he­bel über die Flie­sen­ober­flä­che zum An­wen­der gezogen. Das 12-mm-Schneid­rad bleibt dabei auf der Be­die­ner­sei­te gut sicht­bar. Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden? Eine se­pa­ra­te Hö­hen­ein­stel­lung auf die je­wei­li­ge Flie­sen­stär­ke ist beim UP-System nicht er­for­der­lich. Die ma­xi­ma­le Ma­te­ri­al­stär­ke von 17 mm ist zu be­ach­ten. Eignet sich der Sigma 4BU UP für Fein­stein­zeug? Sigma führt die Serie 4 für ke­ra­mi­sche Fliesen und Fein­stein­zeug. Das tat­säch­li­che Schneid­er­geb­nis hängt zu­sätz­lich von Härte, Ober­flä­che und Be­schaf­fen­heit der je­wei­li­gen Fliese ab. Welche op­tio­na­len Er­wei­te­run­gen sind er­hält­lich? Er­hält­lich sind unter anderem der Schnitt­li­ni­en­in­di­ka­tor Art. 022V, die ma­gne­ti­sche Mo­sa­ik­mat­te Art. 64B2, die Mess­win­kel­ver­län­ge­rung Art. 17A, der vordere Win­kel­an­schlag Art. 90E5 sowie linke und rechte Auf­la­gen­ver­brei­te­run­gen. Ist der LVT-/SPC-Schneid­satz mit dem 4BU UP kom­pa­ti­bel? Nein. Der LVT-/SPC-Schneid­satz Art. 64S ist aus­schließ­lich für Flie­sen­schnei­der der Sigma Serie 4 mit NEX-Hebel vor­ge­se­hen. Wie erhält man die fünf­jäh­ri­ge Sigma Ga­ran­tie? Der Flie­sen­schnei­der muss bei Sigma re­gis­triert werden, um die Ga­ran­tie auf fünf Jahre zu ver­län­gern. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Be­din­gun­gen des Her­stel­lers. Prä­zi­ses Zugritzsystem mit viel­sei­ti­gen Er­wei­te­rungs­mög­lich­kei­ten Der Sigma 4BU UP ver­bin­det 70 cm Schnitt­län­ge mit einem gut sicht­ba­ren 12-mm-Schneid­rad, ku­gel­ge­la­ger­ter Führung und dem er­go­no­mi­schen Zugritzsystem der Serie 4. Op­tio­na­les Zubehör wie Schnitt­li­ni­en­in­di­ka­tor, Mo­sa­ik­mat­te oder Mess­win­kel­ver­län­ge­rung er­mög­licht eine zu­sätz­li­che An­pas­sung an un­ter­schied­li­che Schneid­auf­ga­ben.

Sigma 4DU UP Flie­sen­schnei­der 103 cm Schnitt­län­ge Große Schnitt­ka­pa­zi­tät, präzise Führung und komfortables Zugritzsystem: Der Sigma 4DU UP Flie­sen­schnei­der ver­bin­det 103 cm Schnitt­län­ge mit dem schnel­len Zug­ritz­ver­fah­ren der Sigma Serie 4. Das gut sicht­ba­re 12-mm-Schneid­rad, eine ma­xi­ma­le Brech­kraft von 1.050 kg und die ku­gel­ge­la­ger­te Schlit­ten­füh­rung er­mög­li­chen kon­trol­lier­te Schnit­te bei groß­for­ma­ti­gen ke­ra­mi­schen Fliesen und Fein­stein­zeug. 103 cm max. Schnitt­län­ge 72,8 × 72,8 cm max. Dia­go­nal­maß bis 17 mm Ma­te­ri­al­stär­ke 1.050 kg Brech­kraft Sigma 4DU UP: Profi-Flie­sen­schnei­der für große Formate Der Sigma 4DU UP Flie­sen­schnei­der gehört zur Serie 4 des ita­lie­ni­schen Her­stel­lers Sigma. Mit seiner Schnitt­län­ge von 103 cm ist das Modell für größere Flie­sen­for­ma­te aus­ge­legt. Das UP-System ar­bei­tet mit einem Zug­ritz­ver­fah­ren: Der er­go­no­misch ge­form­te Schneid­he­bel wird zum An­rit­zen der Fliese zum An­wen­der gezogen. Das Schneid­rad bleibt während der Ritz­be­we­gung von der Bedienseite aus gut sicht­bar. Dadurch lässt sich seine Po­si­ti­on entlang der vor­ge­se­he­nen Schnitt­li­nie kon­trol­lie­ren. Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung an un­ter­schied­li­che Flie­sen­stär­ken ist beim UP-System nicht er­for­der­lich. Mit 103 cm gerader Schnitt­län­ge und einem ma­xi­ma­len Dia­go­nal­maß von 72,8 × 72,8 cm eignet sich der Sigma 4DU UP für groß­for­ma­ti­ge Wand- und Bo­den­flie­sen. Die ma­xi­ma­le Brech­kraft von 1.050 kg un­ter­stützt das kon­trol­lier­te Trennen entlang der zuvor erzeugten Ritz­li­nie. Kurz gesagt Fliese aus­rich­ten, UP-Schneid­he­bel anheben und zum An­wen­der ziehen, Brech­fuß po­si­tio­nie­ren und die Fliese kon­trol­liert brechen. Die Vor­tei­le des Sigma 4DU UP ✓ UP-Zugritzsystem Schnel­les und kon­trol­lier­tes An­rit­zen durch Ziehen des Schneid­he­bels. ✓ 1.050 kg Brech­kraft Leis­tungs­star­ke Brech­vor­rich­tung für an­spruchs­vol­le Fliesen. ✓ Sicht­ba­res 12-mm-Rad Das geschützte Schneid­rad bleibt von der Bedienseite aus sicht­bar. ✓ Keine Hö­hen­an­pas­sung Das UP-System passt sich un­ter­schied­li­chen Flie­sen­stär­ken an. ✓ Präzise Ku­gel­la­ger­füh­rung Drei zweireihige Ku­gel­la­ger un­ter­stüt­zen eine dau­er­haft genaue Be­we­gung. ✓ 100 mm breiter Brech­fuß Breite Kraft­über­tra­gung für kon­trol­lier­tes Trennen der angeritzten Fliese. UP-Schneid­he­bel für schnel­les Ritzen durch Ziehen Der er­go­no­mi­sche UP-Schneid­he­bel wurde spe­zi­ell für das An­rit­zen durch Ziehen ent­wi­ckelt. Das Schneid­rad mit 12 mm Durch­mes­ser ist von der Bedienseite aus sicht­bar und sitzt in einem CNC-gefrästen Halter. Eine rei­bungs­ar­me Metallschale re­du­ziert Reibung und seit­li­chen Ver­schleiß am Schneid­rad. Der Gleitschlitten wird über drei zweireihige Ku­gel­la­ger geführt. Zu­sätz­lich ist der Schneid­he­bel über zwei Axi­al­ku­gel­la­ger mit dem Schlit­ten ver­bun­den. Ein au­to­ma­ti­scher Stahl­kom­pen­sa­tor reguliert die Vorspannung des Schlit­tens auf der Füh­rungs­schie­ne. Ein automatisches System hält den Griff angehoben und er­leich­tert dadurch das Ein­le­gen und Po­si­tio­nie­ren der Fliese. Der 100 mm breite Brech­fuß über­trägt die Kraft beim Brechen auf die an­ge­ritz­te Fliese. Seine aus­tausch­ba­re Schutzauflage hilft dabei, unerwünschte Spuren zu ver­mei­den. Fliesen in drei Schrit­ten schnei­den 01 Fliese aus­rich­ten Fliese auf­le­gen und das ge­wünsch­te Schnitt­maß am schwenk­ba­ren Mess­win­kel ein­stel­len. 02 Ober­flä­che an­rit­zen Den angehobenen UP-Schneid­he­bel mit gleich­mä­ßi­ger Be­we­gung zum An­wen­der ziehen. 03 Fliese brechen Brech­fuß an­set­zen und die Fliese kon­trol­liert entlang der durch­ge­hen­den Ritz­li­nie brechen. Für welche Fliesen eignet sich der Sigma 4DU UP? Mit seiner großen Schnitt­ka­pa­zi­tät eignet sich der Sigma 4DU UP unter anderem für: gerade Schnit­te bis 103 cm, Dia­go­nal­schnit­te bis 72,8 × 72,8 cm, groß­for­ma­ti­ge ke­ra­mi­sche Wand- und Bo­den­flie­sen, Fein­stein­zeug in­ner­halb der an­ge­ge­be­nen Ma­te­ri­al­stär­ke, lange Längs-, Winkel- und Se­ri­en­schnit­te, pro­fes­sio­nel­le Bau­stel­len und an­spruchs­vol­le Re­no­vie­rungs­ar­bei­ten. Hinweis zur Ma­te­ri­al­eig­nung Das Schneid­er­geb­nis hängt neben der Ma­te­ri­al­stär­ke auch von Härte, Ober­flä­chen­struk­tur, innerer Span­nung und Be­schaf­fen­heit der Fliese ab. Bei un­be­kann­ten oder be­son­ders an­spruchs­vol­len Ma­te­ri­ali­en emp­fiehlt sich ein Pro­be­schnitt. Die Angabe von 17 mm be­zeich­net die maximal brechbare Ma­te­ri­al­stär­ke des Gerätes. Op­tio­na­le Er­wei­te­run­gen für den Sigma 4DU UP Der Sigma 4DU UP kann mit ver­schie­de­nen Zu­be­hör­tei­len an un­ter­schied­li­che Schneid­auf­ga­ben an­ge­passt werden. Die fol­gen­den Er­wei­te­run­gen sind separat er­hält­lich und nicht im se­ri­en­mä­ßi­gen Lie­fer­um­fang ent­hal­ten. Schnitt­li­ni­en­an­zei­ge 022V Beleuchtet die vorgesehene Ritz- und Schnitt­li­nie auf der Fliese. Be­nö­tigt zwei separat er­hält­li­che AA-Batterien. Ma­gne­ti­sche Mo­sa­ik­mat­te 64B2 Rutsch­hem­men­de Ma­gnet­mat­te für das kon­trol­lier­te Schnei­den von Mosaik. Ver­län­ge­rung 17A 50 cm lange Ver­län­ge­rung für den Mess­win­kel, rechts oder links mon­tier­bar. Vorderer Mess­win­kel 90E5 Messhilfe für par­al­le­le Schnit­te langer und schma­ler Werk­stü­cke – be­son­ders prak­tisch bei Mo­del­len ab 90 cm. Trans­port­ta­sche 43D2 Ge­pols­ter­te Canvas-Trans­port­ta­sche mit Rollen, von Sigma aus­drück­lich für den 4DU aus­ge­wie­sen. Auf­la­gen­ver­brei­te­run­gen Zu­sätz­li­che seit­li­che Auf­la­ge­schen­kel für eine größere Auf­la­ge­flä­che bei breiten Fliesen. Par­al­lel­an­schlag 19N Zu­sätz­li­cher An­schlag für wie­der­keh­ren­de par­al­le­le Schnit­te und gleich­mä­ßi­ge Strei­fen. 12-mm-Er­satz­schneid­rä­der Pas­sen­de Er­satz­schneid­rä­der aus Stahl oder mit ver­schleiß­ar­mer TIN-Be­schich­tung. Bitte be­ach­ten: Zubehör und Er­wei­te­run­gen sind nicht im Stan­dard­lie­fer­um­fang ent­hal­ten. Vor dem Kauf sollte die Kom­pa­ti­bi­li­tät des je­wei­li­gen Zu­be­hör­ar­ti­kels mit dem Sigma 4DU UP geprüft werden. Der LVT/SPC-Schneid­satz 64S ist aus­schließ­lich für Modelle mit NEX-Griff vor­ge­se­hen und deshalb nicht mit dem 4DU UP kom­pa­ti­bel. Tech­ni­sche Daten Her­stel­ler Sigma Modell 4DU UP Serie Sigma Serie 4 UP Ritz­sys­tem UP-Zugritzsystem Ma­xi­ma­le Schnitt­län­ge 103 cm Ma­xi­ma­les Dia­go­nal­maß 72,8 × 72,8 cm Ma­te­ri­al­stär­ke 0–17 mm Ma­xi­ma­le Brech­kraft 1.050 kg Schneid­rad Ø 12 mm, von der Bedienseite sicht­bar Schlit­ten­füh­rung Drei zweireihige Ku­gel­la­ger Brech­fuß 100 mm breit, mit aus­tausch­ba­rem Schutz Win­kel­an­schlag Stu­fen­los von −45° bis +45° ein­stell­bar Flie­sen­auf­la­gen Ge­fe­der­te Me­tall­auf­la­gen Gerätemaße Ca. 133 × 46 × 28 cm Gewicht 14,5 kg Ar­ti­kel­num­mer FA10560 Lie­fer­um­fang 1 × Sigma 4DU UP Flie­sen­schnei­der 1 × 12-mm-Schneid­rad 1 × schwenkbarer Mess- und Win­kel­an­schlag Sigma Ga­ran­tie auf fünf Jahre ver­län­gern Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Die Hin­wei­se zur Re­gis­trie­rung liegen der Pro­dukt­ver­pa­ckung bei. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Häufige Fragen zum Sigma 4DU UP Welche Flie­sen­grö­ße kann mit dem Sigma 4DU UP ge­schnit­ten werden? Gerade Schnit­te sind bis 103 cm möglich. Bei qua­dra­ti­schen Fliesen beträgt das ma­xi­ma­le Dia­go­nal­maß 72,8 × 72,8 cm. Was be­deu­tet UP-Zugritzsystem? Beim UP-System wird der angehobene Schneid­he­bel zum An­rit­zen der Fliese zum An­wen­der gezogen. Das Schneid­rad bleibt dabei von der Bedienseite aus sicht­bar. Muss der Flie­sen­schnei­der an die Ma­te­ri­al­stär­ke an­ge­passt werden? Eine ma­nu­el­le Hö­hen­an­pas­sung der Führung ist beim UP-System nicht er­for­der­lich. Die maximal brechbare Ma­te­ri­al­stär­ke beträgt 17 mm. Kann der Sigma 4DU UP Fein­stein­zeug schnei­den? Der Flie­sen­schnei­der ist für ke­ra­mi­sche Fliesen und Fein­stein­zeug aus­ge­legt. Die tat­säch­li­che Schneidbarkeit hängt von Stärke, Härte, innerer Span­nung und Ober­flä­chen­struk­tur der je­wei­li­gen Fliese ab. Kann der Mess­win­kel ver­län­gert werden? Ja. Die separat er­hält­li­che Sigma-Ver­län­ge­rung 17A er­wei­tert den Mess­win­kel um 50 cm und kann rechts oder links be­fes­tigt werden. Gibt es eine pas­sen­de Trans­port­ta­sche? Ja. Sigma weist die ge­pols­ter­te Trans­port­ta­sche 43D2 mit Rollen aus­drück­lich für den 4DU aus. Sie ist separat er­hält­lich. Ist das LVT/SPC-Kit 64S mit dem Sigma 4DU UP kom­pa­ti­bel? Nein. Der LVT/SPC-Schneid­satz 64S ist aus­schließ­lich für Flie­sen­schnei­der der Sigma Serie 4 mit NEX-Griff vor­ge­se­hen. Wie erhält man die fünf­jäh­ri­ge Sigma-Ga­ran­tie? Durch die Re­gis­trie­rung des Flie­sen­schnei­ders bei Sigma kann die Ga­ran­tie auf fünf Jahre ver­län­gert werden. Es gelten die Ga­ran­tie- und Re­gis­trie­rungs­be­din­gun­gen des Her­stel­lers. Fazit: Prä­zi­ser UP-Flie­sen­schnei­der für große Flie­sen­for­ma­te Der Sigma 4DU UP ver­bin­det 103 cm Schnitt­län­ge mit einem komfortablen Zugritzsystem, hoher Brech­kraft und prä­zi­ser Ku­gel­la­ger­füh­rung. Das sicht­ba­re 12-mm-Schneid­rad, der breite Brech­fuß und die umfangreichen Er­wei­te­rungs­mög­lich­kei­ten machen ihn zu einer leis­tungs­star­ken Wahl für pro­fes­sio­nel­le Flie­sen­le­ger und an­spruchs­vol­le Ar­bei­ten mit großen Flie­sen­for­ma­ten.

Sigma Er­satz­räd­chen Ø 12 mm aus Titan für den UP-Hebel (Art. 14UT)Das Ori­gi­nal-Schneid­räd­chen für alle Sigma-Flie­sen­schnei­der der Serie 4 mit UP-Hebel. Die Serie 4 gibt es in zwei He­bel­va­ri­an­ten: Beim UP-Hebel wird der Hebel gezogen. Passt aus­schließ­lich in den UP-Hebel – die beiden Systeme sind nicht un­ter­ein­an­der tausch­bar.Ø 12 mmRädchen-Durch­mes­serTitanWerk­stoffUPHebel-SystemPassend für diese GeräteAlle Sigma-Flie­sen­schnei­der der Serie 4 mit UP-Hebel:Sigma 4BU UPSchnitt­län­ge 70 cmSigma 4CU UPSchnitt­län­ge 84 cmSigma 4DU UPSchnitt­län­ge 103 cmStahl oder Titan?StahlDer be­währ­te Stan­dard. Gute Stand­zeit bei Stein­gut, Stein­zeug und den meisten Fein­stein­zeug­for­ma­ten. Die güns­ti­ge­re Va­ri­an­te im laufenden Ver­brauch.TitanHärtere Be­schich­tung, dadurch längere Stand­zeit bei hartem Fein­stein­zeug und bei viel Schnitt­me­ter am Tag. Lohnt sich, wenn Sie oft wech­seln müssen.Dieses Rädchen ist die Aus­füh­rung in Titan. Die Va­ri­an­te in Stahl finden Sie hier: Sigma Er­satz­räd­chen Ø 12 mm aus Stahl (Art. 14U)Wann wech­seln?Der Bruch folgt der Ritz­li­nie nicht mehr sauber.Die Bruch­kan­te split­tert, statt glatt zu trennen.Sie brau­chen für das­sel­be Ma­te­ri­al mehr An­press­druck als früher.Das Rädchen dreht sich nicht mehr leicht von Hand oder rattert über die Fliese.Nicht über die Flie­sen­kan­te an­set­zenSetzen Sie das Rädchen immer auf der Fliese an und ritzen Sie in einem Zug durch. Ein An­schla­gen an der Kante beim Ansetzen ist die häu­figs­te Ursache für eine aus­ge­bro­che­ne Schnei­de – un­ab­hän­gig vom Werk­stoff.Einbau im Her­stel­ler­vi­deo ansehenSigma zeigt den Wechsel des Schneid­räd­chens in einem kurzen Video. Video auf YouTube öffnen Der Link führt auf eine externe Seite des Her­stel­lers.Tech­ni­sche DatenPro­duktartErsatz-Schneid­räd­chen Serie 4Durch­mes­serØ 12 mmWerk­stoffTitanLa­ge­rungGleitlagerungHebel-SystemUP (Hebel wird gezogen)Kom­pa­ti­bi­li­tätaus­schließ­lich Sigma Serie 4 mit UP-HebelHer­stel­ler-Re­fe­renz14UTHer­stel­lerSigma (Sigma S.r.l., Italien)Passt das Rädchen auch in die Serie 3?Nein. Die Serie 3 ar­bei­tet mit den Sys­te­men KLASSIK (Ø 12 mm), KLICK-KLOCK (Ø 15 mm) und MAX (Ø 19 mm). Die Serie-4-Rädchen passen dort nicht.Kann ich ein NEX-Rädchen in den UP-Hebel ein­set­zen?Nein. NEX und UP haben un­ter­schied­li­che Auf­nah­men und un­ter­schied­li­che Durch­mes­ser (Ø 16 mm für NEX, Ø 12 mm für UP).Ist die Achse dabei?Ja, das Rädchen wird als Einheit mit Achse ge­lie­fert. Sie müssen keine Achs­ma­ße nachmessen.Woran erkenne ich, ob mein Gerät NEX oder UP ist?An der Be­dien­rich­tung des Schneid­he­bels: Beim NEX wird der Hebel von Ihnen weg ge­scho­ben, beim UP zu Ihnen hin gezogen. Die Mo­dell­be­zeich­nung endet ent­spre­chend auf N oder U, zum Bei­spiel 4BN oder 4BU.Sigma-Teile richtig zu­ord­nenSerie 3, Serie 4, KLASSIK, KLICK-KLOCK, MAX, XL, Kera-Cut – die Systeme sehen sich ähnlich und sind nicht un­ter­ein­an­der tausch­bar. Nennen Sie uns Ihr Modell oder senden Sie uns ein Foto, dann ordnen wir das passende Teil zu.
