Tile Rite - Elektrischer Saugheber Phantom Ø 200 mm (Art. PHA758)

Mon­to­lit GECONE e-power Akku-Saug­he­ber mit au­to­ma­ti­scher Nachsau­gung (Art. FA10863)Der GECONE hat eine Ei­gen­schaft, die ihn von allen an­de­ren Akku-Saug­he­bern un­ter­schei­det: Er hält das Vakuum auch bei leerem Akku. Dazu kommen drei aus­wech­sel­ba­re Saug­lip­pen für drei ver­schie­de­ne Ober­flä­chen­ty­pen, eine au­to­ma­ti­sche Nachsau­gung bei Druck­ver­lust und zwei Akkus im Koffer. Für Ke­ra­mik, Glas, Granit und Marmor.bis 200 kgho­ri­zon­tal3 Lippenaus­wech­sel­barautoNachsau­gung2 Akkusim SetVakuum bleibt bei leerem Akku er­hal­tenDas ist der si­cher­heits­re­le­van­te Un­ter­schied. Bei einem Ak­ku­ge­rät ist die na­he­lie­gen­de Sorge: Was pas­siert, wenn der Akku wäh­rend des Tra­gens leer wird? Mon­to­lit gibt aus­drück­lich an, dass der GECONE das Vakuum auch dann weiter hält. Der Akku be­treibt die Pumpe – er hält nicht die Platte.Woran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Drei Saug­lip­pen für drei Ober­flä­chen – mit un­ter­schied­li­chen Trag­kräf­tenDie drei Lippen sind kein Zu­be­hör­bei­werk, son­dern der Kern des Kon­zepts. Jede hat einen ei­ge­nen Ein­satz­be­reich und eine eigene Trag­kraft:Schwar­zer Schaum­stoff­ringspe­zi­ell für raue Ober­flä­chen – bis 180 kg ho­ri­zon­tal, 50 kg ver­ti­kalSchwar­zer Rip­pen­ringfür 2 cm dicke Flie­sen und Plat­ten – max. 200 kg ho­ri­zon­tal, max. 100 kg ver­ti­kalRoter Rip­pen­ringmit Ab­stands­hal­ter für dünne Flie­sen – 180 kg ho­ri­zon­tal, 50 kg ver­ti­kalDer Schaum­stoff­ring ist die Ant­wort auf das Grund­pro­blem struk­tu­rier­ter Flä­chen: Schaum­stoff ver­formt sich in die Struk­tur hinein und dich­tet dort, wo eine harte Lippe Kanäle offen lässt. Der Ab­stands­hal­ter für dünne Flie­sen ver­hin­dert, dass sich die Platte unter dem Un­ter­druck in den Saug­tel­ler hin­ein­wölbt – bei 6 mm dünnen Groß­for­mat­plat­ten ein realer Effekt.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Nutzen Sie die rich­ti­ge Lippe. Mit dem Rip­pen­ring auf einer struk­tu­rier­ten Ober­flä­che be­kom­men Sie die 200 kg nicht – und mit dem Schaum­stoff­ring auf einer glat­ten Platte ver­schen­ken Sie Trag­kraft. Der Lip­pen­wech­sel dauert we­ni­ger lang als ein miss­lun­ge­ner He­be­ver­such.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartAkku-Va­ku­ums­aug­he­ber mit au­to­ma­ti­scher Nachsau­gungModellGECONE e-powerTrag­kraft Schaum­stoff­ringbis 180 kg ho­ri­zon­tal / 50 kg ver­ti­kalTrag­kraft Rip­pen­ring schwa­rzmax. 200 kg ho­ri­zon­tal / max. 100 kg ver­ti­kalTrag­kraft Rip­pen­ring rot180 kg ho­ri­zon­tal / 50 kg ver­ti­kalNachsau­gungau­to­ma­tisch bei Druck­ver­lustBe­son­der­heithält das Vakuum auch bei leerem AkkuGe­eig­net fürKe­ra­mik­flie­sen, Glas, Granit, MarmorLie­fer­um­fangTrans­port­kof­fer, Saug­he­ber, 2 Akkus + Ak­ku­fach­de­ckel, 3 Saug­lip­pen, 1 Ab­stands­hal­ter, La­de­ge­rät, Be­die­nungs­an­lei­tungAr­ti­kel­num­merFA10863Her­stel­lerMon­to­litWas pas­siert, wenn der Akku leer wird?Das Vakuum bleibt er­hal­ten. Mon­to­lit gibt das aus­drück­lich an – der Akku treibt die Pumpe an, er hält nicht die Platte. Der zweite Akku im Set sorgt dafür, dass Sie wei­ter­ar­bei­ten können.Welche Saug­lip­pe für welche Fliese?Schaum­stoff­ring für raue Ober­flä­chen, schwar­zer Rip­pen­ring für 2 cm dicke Plat­ten (höchs­te Trag­kraft), roter Rip­pen­ring mit Ab­stands­hal­ter für dünne Flie­sen.Warum ist die ver­ti­ka­le Trag­kraft so viel nied­ri­ger?Weil die Last dann als Schub auf die Dich­tung wirkt und über Rei­bung ge­hal­ten werden muss, nicht als Zug. Bei diesem Gerät liegt der Faktor je nach Lippe zwi­schen 2 und 3,6.Sind Saug­tel­ler-Durch­mes­ser an­ge­ge­ben?Der Her­stel­ler nennt für die drei Lippen keine Durch­mes­ser, son­dern nur die Trag­kräf­te. Wenn Sie die Maße brau­chen, fragen Sie uns – wir holen sie beim Lie­fe­ran­ten ein.Hand­pum­pe oder elek­trisch?Der Un­ter­schied ist nicht Be­quem­lich­keit, son­dern die au­to­ma­ti­sche Nachsau­gung. Sagen Sie uns, wie schwer Ihre Plat­ten sind und wie lange Sie sie tragen – danach ent­schei­det sich, ob eine Hand­pum­pe reicht.Pas­sen­des Zubehör und Er­gän­zun­genMon­to­lit GECO - Pro­fes­sio­nel­ler ma­nu­el­ler Va­ku­ums­aug­he­ber (Art. GECO)GECO, pro­fes­sio­nel­ler ma­nu­el­ler Va­ku­ums­aug­he­ber.Mon­to­lit VENTOSA - Profi-Va­ku­um­he­ber / Ø 200 mm (Art. 300-76)VENTOSA Profi-Va­ku­um­he­ber Ø 200 mm.Mon­to­lit BATTILE PRO - Elek­tri­scher Vi­bra­ti­ons-Sau­grütt­ler mit 2 Akkus!BATTILE PRO, elektrischer Vi­bra­ti­ons-Sau­grütt­ler mit zwei Akkus.Mon­to­lit LIFTERS - Hebe- und Ni­vel­lier­sys­tem (2 Stk. im Set)LIFTERS Hebe- und Ni­vel­lier­sys­tem, 2 Stück im Set.

Mon­to­lit GECO pro­fes­sio­nel­ler ma­nu­el­ler Va­ku­ums­aug­he­ber, Ø 220 mm (Art. GECO)Der GECO ist der Pumpsaug­he­ber für die schwie­ri­gen Flä­chen: Seine be­son­ders weiche, nicht ab­fär­ben­de rote Gum­mi­mi­schung haftet auch auf leicht ge­well­ten und nicht per­fekt glat­ten Ober­flä­chen. Dazu Ø 220 mm Saug­tel­ler, eine ver­ti­ka­le Pump­me­cha­nik und ein gra­fi­scher Dich­tungs­in­di­ka­tor zur vi­su­el­len Kon­trol­le des Va­ku­ums – im ro­bus­ten Trans­port­kof­fer.Ø 220 mmSaug­tel­lerweichrote Mi­schungver­ti­kalPump­me­cha­nikKofferin­klu­si­veWeiche Dich­tung: die ein­zi­ge Ant­wort auf struk­tu­rier­te Flä­chenDas Grund­pro­blem jeder struk­tu­rier­ten oder ge­läpp­ten Platte ist, dass die Struk­tur unter der Dicht­lip­pe Kanäle offen lässt – und jeder Kanal ist ein Leck. Eine harte Lippe über­brückt die Struk­tur und dich­tet nir­gends. Eine be­son­ders weiche Mi­schung da­ge­gen ver­formt sich in die Struk­tur hinein und schließt sie ab. Genau das ist die Aus­le­gung des GECO:Haf­tung auf ge­well­ten Flä­chenMon­to­lit weist ihn aus­drück­lich für „leicht ge­well­te oder nicht per­fekt glatte Ober­flä­chen“ aus – also für struk­tu­rier­tes Fein­stein­zeug und leicht un­ebe­nen Na­tur­stein.Nicht ab­fär­bendWeiche Gum­mi­mi­schun­gen neigen zum Ab­fär­ben. Die rote Mi­schung des GECO ist aus­drück­lich nicht ab­fär­bend – wich­tig, weil Sie auf der Sichtsei­te an­set­zen.Ø 220 mm Saug­flä­cheRund 380 cm² – etwa 21 % mehr als ein Ø-200-mm-Teller und damit bei glei­chem Un­ter­druck 21 % mehr Hal­te­kraft.Der Preis der wei­chen LippeWeiche Gum­mi­mi­schun­gen sind emp­find­li­cher gegen Schnit­te und Al­te­rung. Prüfen Sie die Lippe re­gel­mä­ßig und lagern Sie das Gerät im Koffer – des­halb ist er dabei.Woran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.125 kg – und wie die Zahl ein­zu­ord­nen istMon­to­lit nennt für den GECO eine ma­xi­ma­le Trag­kraft von 125 kg. Bei Ø 220 mm stehen rund 380 cm² zur Ver­fü­gung, die ab­so­lu­te Ober­gren­ze bei per­fek­tem Vakuum liegt bei etwa 390 kg – die 125 kg sind also rund ein Drit­tel dieser Ober­gren­ze. Ob der Wert für lie­gen­de oder für senk­recht ste­hen­de Plat­ten gilt, gibt Mon­to­lit nicht an; bei senk­rech­ter Last rech­nen Sie deut­lich vor­sich­ti­ger – und auf struk­tu­rier­ten Flä­chen, für die der GECO gerade ge­dacht ist, liegt der er­reich­ba­re Un­ter­druck na­tur­ge­mäß nied­ri­ger. Fragen Sie uns nach dem ver­bind­li­chen Wert.Ver­ti­ka­le Pump­me­cha­nikDie Pumpe des GECO ar­bei­tet senk­recht, nicht als seit­lich lie­gen­der Hebel. Prak­tisch heißt das: Sie pumpen in der Achse, in der Sie oh­ne­hin drü­cken – über der Platte, mit dem Kör­per­ge­wicht. Bei einer lie­gen­den He­bel­pum­pe müssen Sie seit­lich ar­bei­ten und dabei auf­pas­sen, dass Sie den Saug­tel­ler nicht mit an­he­beln.Der gra­fi­sche Dich­tungs­in­di­ka­torEin Pumpsaug­he­ber ver­liert stän­dig etwas Un­ter­druck. Der gra­fi­sche Dich­tungs­in­di­ka­tor macht das sicht­bar, ohne dass Sie einen Zah­len­wert lesen müssen – und Mon­to­lits Ar­beits­an­wei­sung lautet ent­spre­chend: Pumpe be­tä­ti­gen, In­di­ka­tor prüfen, und erst dann an­he­ben.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Mon­to­lits eigene Hin­wei­se: Ober­flä­che sauber und frei von Staub oder Schmutz, ver­ti­ka­le Pumpe be­tä­ti­gen, Dich­tungs­in­di­ka­tor prüfen und nach dem Ein­satz das Vakuum vor­sich­tig lösen, um die Platte sicher ab­zu­set­zen.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartma­nu­el­ler Va­ku­ums­aug­he­ber, ver­ti­ka­le Pump­me­cha­nikModellGECOSaug­tel­ler-Durch­mes­serØ 220 mm (rund 380 cm² Saug­flä­che)Trag­kraftmax. 125 kg (Her­stel­ler­an­ga­be Mon­to­lit)Ma­te­ri­alhoch­wer­ti­ger Kunst­stoff, nicht ab­fär­ben­der roter GummiDich­tungbe­son­ders weiche Gum­mi­mi­schungIn­di­ka­torgra­fi­scher Dich­tungs­in­di­ka­tor zur vi­su­el­len Kon­trol­le des Va­ku­umsGe­eig­net fürMa­te­ri­ali­en mit leicht un­ebe­nen oder struk­tu­rier­ten Ober­flä­chen, auch leicht ge­wellt oder nicht per­fekt glattLie­fer­um­fang1 × Mon­to­lit GECO, 1 × ro­bus­ter Trans­port­kof­ferAr­ti­kel­num­merFA11124Her­stel­lerMon­to­litWas un­ter­schei­det den GECO vom VEN­TO­SA?Die Dich­tung und die Größe. Der GECO hat Ø 220 mm und eine be­son­ders weiche, rote Gum­mi­mi­schung, die auch auf leicht wel­li­gen und struk­tu­rier­ten Flä­chen haftet. Der VEN­TO­SA ist für glatte Ober­flä­chen aus­ge­wie­sen und hat Ø 200 mm.Wie viel trägt er?Mon­to­lit nennt ma­xi­mal 125 kg. Das ist ein Prüf­wert unter idea­len Be­din­gun­gen. Als Ar­beits­re­gel nehmen Sie höchs­tens die Hälfte, bei senk­rech­ter Last noch we­ni­ger. Ob die 125 kg für lie­gen­de oder für senk­recht ste­hen­de Plat­ten gelten, gibt Mon­to­lit nicht an.Funk­tio­niert er auf struk­tu­rier­tem Fein­stein­zeug?Dafür ist er ge­macht. Rech­nen Sie aber damit, dass der er­reich­ba­re Un­ter­druck auf struk­tu­rier­ten Flä­chen nied­ri­ger ist als auf glat­ten – das gilt phy­si­ka­lisch für jeden Saug­he­ber.Warum eine ver­ti­ka­le Pumpe?Sie pumpen in der­sel­ben Achse, in der Sie drü­cken – über der Platte. Bei einer lie­gen­den He­bel­pum­pe ar­bei­ten Sie seit­lich und ris­kie­ren, den Saug­tel­ler mit an­zu­he­beln.Wel­cher Saug­he­ber trägt Ihre Plat­ten?Ent­schei­dend sind Plat­ten­ge­wicht, Ober­flä­che und die Frage, ob Sie ho­ri­zon­tal oder senk­recht heben. Nennen Sie uns Ihr größ­tes Format – wir rech­nen die Trag­kraft mit Ihnen durch, statt Ihnen die größte Zahl zu ver­kau­fen.Pas­sen­des Zubehör und Er­gän­zun­genMon­to­lit Gecone E-Power Saug­he­ber (mit au­to­ma­ti­scher Nach­sau­gung)Gecone E-Power Saug­he­ber mit au­to­ma­ti­scher Nach­sau­gung.Mon­to­lit VENTOSA - Profi-Va­ku­um­he­ber / Ø 200 mm (Art. 300-76)VENTOSA Profi-Va­ku­um­he­ber Ø 200 mm.Mon­to­lit BATTILE PRO - Elek­tri­scher Vi­bra­ti­ons-Sau­grütt­ler mit 2 Akkus!BATTILE PRO, elektrischer Vi­bra­ti­ons-Sau­grütt­ler mit zwei Akkus.Mon­to­lit LIFTERS - Hebe- und Ni­vel­lier­sys­tem (2 Stk. im Set)LIFTERS Hebe- und Ni­vel­lier­sys­tem, 2 Stück im Set.

Tile Rite ma­nu­el­ler Pump-Vakuum-Saug­he­ber Ø 200 mm, bis 110 kg (Art. TSC188)Der TSC188 ist der güns­tigs­te Saug­he­ber mit Si­cher­heits­an­zei­ge un­se­res Sor­ti­ments: Ø 200 mm Saug­tel­ler, 110 kg Trag­kraft, ein Pump­me­cha­nis­mus mit Si­cher­heits­an­zei­ge, die an­zeigt, wann nach­ge­pumpt werden muss, und ein Schnell­lö­se­ven­til zum kon­trol­lier­ten Ab­set­zen. Rutsch­hem­men­de Ober­flä­che, im Trans­port­kof­fer.Ø 200 mmSaug­tel­lerbis 110 kgTrag­kraftAn­zei­geSi­cher­heitSchnellLö­se­ven­tilWoran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Die Angabe ist nach­re­chen­bar: Ø 200 mm er­ge­ben rund 314 cm², für 110 kg braucht es damit etwa 340 mbar Un­ter­druck. Der­sel­be Wert wie beim RUBI SC-200 mit dem­sel­ben Durch­mes­ser – die beiden An­ga­ben sind kon­sis­tent, und das spricht für ihre Be­last­bar­keit.Si­cher­heits­an­zei­ge und Schnell­lö­se­ven­til – die beiden Enden des Ar­beits­gangsSi­cher­heits­an­zei­geZeigt sicht­bar, wenn nach­ge­pumpt werden muss. Damit bleibt die Haf­tung wäh­rend des Trans­ports kon­trol­lier­bar, statt Ge­fühls­sa­che zu sein.Schnell­lö­se­ven­tilDas Vakuum wird be­wusst über das Ventil gelöst, nach­dem die Platte auf­liegt. Ohne Ventil reißt man den Saug­he­ber ab – und ris­ki­ert, die frisch ver­leg­te Platte mit zu ver­schie­ben.Rutsch­hem­men­de Ober­flä­cheAm Griff, nicht am Saug­tel­ler. Bei nassen oder stau­bi­gen Händen der Un­ter­schied zwi­schen Halten und Ab­glei­ten.Trans­port­kof­ferDie Dicht­lip­pe ist das Ver­schleiß­teil. Ein Saug­he­ber, der im Werk­zeug­kas­ten zwi­schen Kellen und Zangen liegt, hat ir­gend­wann einen Schnitt in der Lippe – und dann hält er nicht mehr.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Das Schnell­lö­se­ven­til ist nicht nur Kom­fort: Es gehört zur Ar­beits­rei­hen­fol­ge. Erst die Platte sicher ab­set­zen, dann das Vakuum über das Ventil lösen – nie um­ge­kehrt und nie durch Ab­rei­ßen.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartma­nu­el­ler Pump-Vakuum-Saug­he­berModellTSC188Durch­mes­ser200 mm (rund 314 cm² Saug­flä­che)Trag­kraftbis 110 kgMe­cha­nis­musPump-Vakuum-System mit Si­cher­heits­an­zei­geVentilSchnell­lö­se­ven­tilOber­flä­cherutsch­hem­mendGe­eig­net fürgroß­for­ma­ti­ge Fein­stein­zeug­flie­sen, Glas­plat­ten, Ke­ra­mik­plat­ten, glatte Stein­ober­flä­chenLie­fer­um­fang1 Stück in­klu­si­ve Trans­port­kof­ferEAN5019788001883Ar­ti­kel­num­merFA11193Her­stel­lerTile RiteWas ist ein Schnell­lö­se­ven­til?Ein Ventil, über das Sie das Vakuum be­wusst und kon­trol­liert ab­las­sen, nach­dem die Platte sicher auf­liegt. Ohne Ventil müsste man den Saug­he­ber ab­rei­ßen – und würde die frisch ver­leg­te Platte mit­ver­schie­ben.Reicht ein Pumpsaug­he­ber, oder brau­che ich einen elek­tri­schen?Für ge­le­gent­li­che Groß­for­ma­te mit kurzen Wegen reicht die Hand­pum­pe, so­lan­ge Sie die An­zei­ge im Blick be­hal­ten. Wer täg­lich schwe­re Plat­ten über län­ge­re Stre­cken trägt, pro­fi­tiert von der au­to­ma­ti­schen Nachsau­gung eines elek­tri­schen Geräts.Ist er für struk­tu­rier­te Flä­chen ge­eig­net?Tile Rite nennt glatte Ober­flä­chen: Fein­stein­zeug, Glas, Ke­ra­mik, glat­ten Stein. Für struk­tu­rier­te und leicht wel­li­ge Flä­chen ist der Mon­to­lit GECO mit be­son­ders wei­cher Dich­tung die pas­sen­de­re Wahl.Warum ist er so viel güns­ti­ger als die an­de­ren?Keine Elek­tro­nik, kein Akku, kein Ma­no­me­ter – eine Hand­pum­pe mit Sicht­an­zei­ge. Genau das ist bei über­schau­ba­rem Ein­satz die ver­nünf­ti­ge Lösung.Wel­cher Saug­he­ber trägt Ihre Plat­ten?Ent­schei­dend sind Plat­ten­ge­wicht, Ober­flä­che und die Frage, ob Sie ho­ri­zon­tal oder senk­recht heben. Nennen Sie uns Ihr größ­tes Format – wir rech­nen die Trag­kraft mit Ihnen durch, statt Ihnen die größte Zahl zu ver­kau­fen.Pas­sen­des Zubehör und Er­gän­zun­genTile Rite - Elek­tri­scher Saug­he­ber Phantom Ø 200 mm (Art. PHA758)Tile Rite Phantom, elektrischer Saug­he­ber Ø 200 mm.Tile Rite - elektrischer Saug­he­ber Luna max. 200kg (Art. LUN043)Tile Rite Luna, elektrischer Saug­he­ber bis 200 kg.Rubi Pump-Saug­he­ber SC-200 (Art. 18919)Rubi Pump-Saug­he­ber SC-200.Rubi OCTO-USB Energy - Akku-Saug­he­ber (Art. 66967)Rubi OCTO-USB Energy Akku-Saug­he­ber.

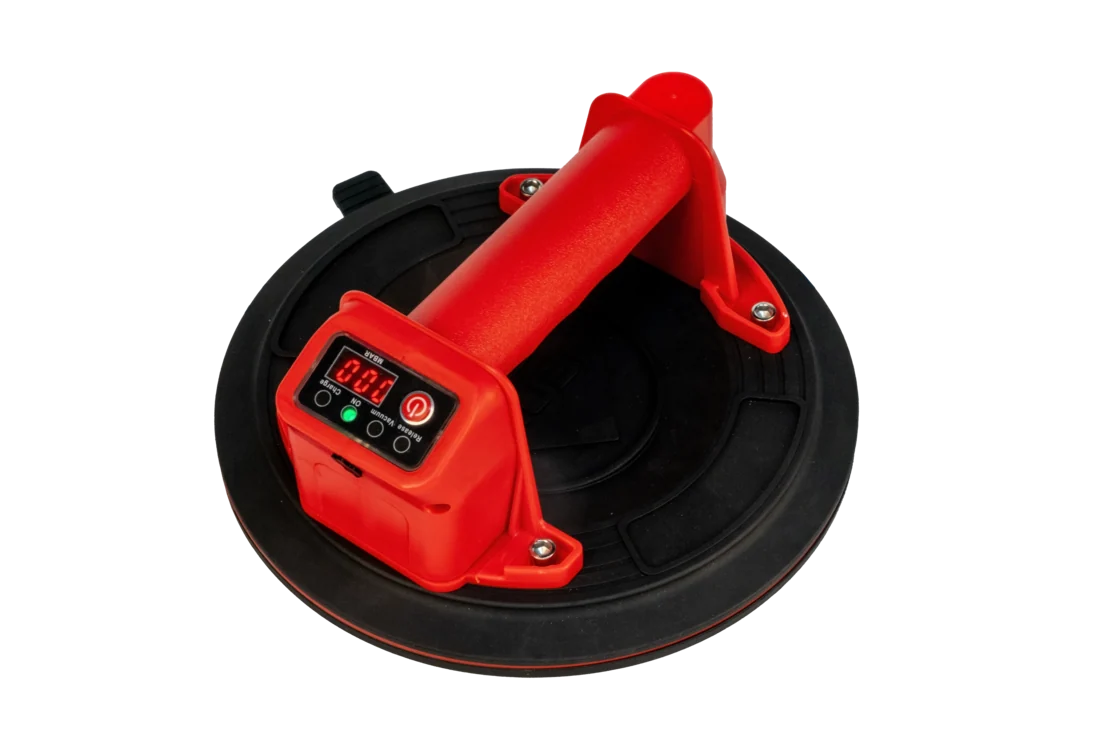

RUBI OCTO-USB ENERGY Akku-Saug­he­ber, Ø 220 mm, bis 140 kg (Art. 66967)Der OCTO ist der leich­tes­te Akku-Saug­he­ber dieser Klasse: 1,21 kg bei Ø 220 mm Saug­tel­ler und bis 140 kg Trag­kraft. Der Akku sitzt direkt im Saug­napf – 3,7 V / 2 Ah, ge­la­den über USB-C. Bei Druck­ver­lust schal­tet sich die au­to­ma­ti­sche Va­ku­um­pum­pe ein und stellt den Un­ter­druck wieder her, ohne Spuren zu hin­ter­las­sen.Ø 220 mmSaug­tel­lerbis 140 kgTrag­kraft1,21 kgGe­wichtUSB-CLadenRUBI schreibt die Ein­schrän­kung selbst dazuBei der Trag­kraft steht wört­lich: 140 kg – nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung. Diese Klar­stel­lung ist selten und sie ist wert­voll: Sie sagt genau, unter wel­chen Be­din­gun­gen die Zahl gilt. Auf struk­tu­rier­ten Flä­chen oder bei senk­rech­ter Last liegt die tat­säch­li­che Hal­te­kraft dar­un­ter – bei jedem Saug­he­ber, nur schrei­ben es die meis­ten nicht hin.Woran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Nach­ge­rech­net: Ø 220 mm er­ge­ben rund 380 cm². Für 140 kg braucht es damit etwa 360 mbar Un­ter­druck – rund 36 % des Luft­drucks und deut­lich unter der phy­si­ka­li­schen Grenze von etwa 390 kg. Die Angabe ist stim­mig.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.1,21 kg – warum das Ge­wicht zähltEin Saug­he­ber trägt nicht nur die Platte, Sie tragen auch den Saug­he­ber. Bei einem Zwei-Per­so­nen-Trans­port mit zwei Ge­rä­ten sum­miert sich das, und bei jedem An­set­zen und Um­set­zen heben Sie das Gerät mit an. 1,21 kg beim Gerät und 1,5 kg mit Koffer sind für einen Ø-220-mm-Saug­he­ber mit Akku und Pumpe be­mer­kens­wert wenig.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.„Ohne Spuren zu hin­ter­las­sen“RUBI nennt das aus­drück­lich, und es ist ein realer Punkt: Weiche Gum­mi­mi­schun­gen können auf hellem und weißem Fein­stein­zeug Ab­drü­cke hin­ter­las­sen – und Sie setzen den Saug­he­ber immer auf die Sichtsei­te. Auf einer po­lier­ten weißen Groß­for­mat­plat­te ist ein Gum­mi­ab­druck ein Rei­ni­gungs­auf­wand, im schlech­ten Fall ein Scha­den.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartAkku-Saug­he­ber mit au­to­ma­ti­scher Va­ku­um­re­ge­lungModellOCTO-USB ENERGY, Art. 66967Saug­napf-Durch­mes­ser220 mm (rund 380 cm² Saug­flä­che)Ma­xi­ma­le Trag­fä­hig­keit140 kg – nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tungAkku3,7 V / 2 Ah, in­te­griert im Saug­napfLadenüber USB-C-KabelNachsau­gungau­to­ma­ti­sche Va­ku­um­pum­pe bei Druck­ver­lustGe­wicht Gerät1,21 kgGe­wicht mit Koffer1,5 kgBe­son­der­heithin­ter­lässt keine SpurenGe­eig­net fürKe­ra­mik­flie­senLie­fer­um­fangOCTO-USB ENERGY, USB-C-La­de­ka­bel, Trans­port­kof­ferAr­ti­kel­num­merFA11086Her­stel­lerRUBIWarum steht bei der Trag­kraft eine Ein­schrän­kung?Weil sie für jeden Saug­he­ber gilt und RUBI sie aus­schreibt: 140 kg gelten nur auf glat­ten Ober­flä­chen und bei ho­ri­zon­ta­ler Be­las­tung. Bei senk­rech­ter Last und auf struk­tu­rier­ten Flä­chen ist die Hal­te­kraft ge­rin­ger.Brau­che ich ein spe­zi­el­les La­de­ge­rät?Nein. Der Akku sitzt im Saug­napf und wird über ein USB-C-Kabel ge­la­den – jede Po­wer­bank genügt.Hin­ter­lässt er wirk­lich keine Ab­drü­cke?RUBI weist das aus­drück­lich aus. Halten Sie die Dicht­lip­pe trotz­dem sauber – Schmutz unter dem Gummi kann auf po­lier­ten Flä­chen Spuren machen, un­ab­hän­gig vom Ma­te­ri­al der Lippe.OCTO oder ein Pumpsaug­he­ber?Der OCTO regelt bei Druck­ver­lust selbst nach. Das ist der Si­cher­heits­vor­teil, für den sich der Auf­preis rech­net, wenn Sie schwe­re Plat­ten über län­ge­re Wege tragen.Hand­pum­pe oder elek­trisch?Der Un­ter­schied ist nicht Be­quem­lich­keit, son­dern die au­to­ma­ti­sche Nachsau­gung. Sagen Sie uns, wie schwer Ihre Plat­ten sind und wie lange Sie sie tragen – danach ent­schei­det sich, ob eine Hand­pum­pe reicht.Pas­sen­des Zubehör und Er­gän­zun­genRubi Pump-Saug­he­ber SC-200 (Art. 18919)Pump-Saug­he­ber SC-200.Rubi Profi Saug­he­ber (Art. 66929)Profi Saug­he­ber, einfach.Rubi Profi Saug­he­ber doppelt (Art. 66952)Profi Saug­he­ber, doppelt.Rubi Ergonomischer Sitz SR-1 zum Bo­den­le­gen inkl. Knie­scho­ner (Art. 81999)Ergonomischer Sitz SR-1 zum Bo­den­le­gen.

Tile Rite elek­tri­scher Saug­he­ber LUNA, Ø 220 mm, USB-C (Art. LUN043)Der Luna hat den größ­ten Saug­tel­ler dieser Reihe – Ø 220 mm, also rund 380 cm² Saug­flä­che – und die längs­te Ak­ku­lauf­zeit: bis zu 8 Stun­den bei 3 bis 4 Stun­den La­de­zeit, ge­la­den über USB-C. Der Un­ter­druck wird kon­ti­nu­ier­lich über­wacht, eine au­to­ma­ti­sche Luft­nach­re­ge­lung hält ihn kon­stant, und eine di­gi­ta­le Sta­tus­an­zei­ge in­for­miert über den Be­triebs­zu­stand.Ø 220 mmSaug­tel­ler8 hLauf­zeitUSB-CLadenautoNach­re­ge­lungZur Trag­kraft gibt es wi­der­sprüch­li­che An­ga­ben – bitte vor dem Kauf klärenDie Pro­dukt­be­zeich­nung nennt max. 200 kg, der Be­schrei­bungs­text da­ge­gen bis 110 kg. Beide Werte sind bei einem Ø-220-mm-Teller phy­si­ka­lisch mög­lich: 110 kg ent­spre­chen rund 280 mbar Un­ter­druck, 200 kg rund 520 mbar. Nur einer von beiden ist die be­last­ba­re Angabe. Rech­nen Sie bis zur Klä­rung mit 110 kg und spre­chen Sie uns an – wir holen die ver­bind­li­che Angabe beim Her­stel­ler ein. Bei einem He­be­werk­zeug ist das keine For­ma­lie.Woran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Für den Luna heißt das kon­kret: Bei Ø 220 mm stehen rund 380 cm² Saug­flä­che zur Ver­fü­gung. Die phy­si­ka­li­sche Ober­gren­ze liegt damit bei etwa 390 kg – beide ge­nann­ten Trag­kräf­te liegen also dar­un­ter und sind grund­sätz­lich plau­si­bel. Genau des­halb lässt sich der Wi­der­spruch nicht durch Nach­rech­nen auf­lö­sen, son­dern nur durch eine Her­stel­ler­an­ga­be.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.Ak­ku­lauf­zeit: 8 Stun­den sind ein Ar­gu­mentBei einem elek­tri­schen Saug­he­ber ist die Lauf­zeit si­cher­heits­re­le­vant, nicht nur prak­tisch. Ein Gerät, dessen Akku mit­tags leer ist, wird nach­mit­tags nicht be­nutzt – und dann wird die Platte von Hand ge­tra­gen. Bis zu 8 Stun­den deckt einen Ar­beits­tag ab, und USB-C heißt, dass jede Po­wer­bank und jedes Han­dyla­de­ge­rät zum Nach­la­den taugt.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartelek­tri­scher Vakuum-Saug­he­berModellLuna, Art. LUN043Saug­tel­ler-Durch­mes­serØ 220 mm (rund 380 cm² Saug­flä­che)Trag­kraftHer­stel­ler­an­ga­ben wi­der­sprüch­lich: 200 kg (Be­zeich­nung) bzw. 110 kg (Be­schrei­bung) – bitte vor dem Ein­satz klärenNach­re­ge­lungau­to­ma­ti­sche Luft­nach­re­ge­lung, kon­ti­nu­ier­li­che Un­ter­druck­über­wa­chungAn­zei­gedi­gi­ta­le Sta­tus­an­zei­geAkkuüber USB-C ladbarLauf­zeitbis zu 8 Stun­denLa­de­zeitca. 3–4 Stun­denGe­eig­net fürFein­stein­zeug­flie­sen, Ke­ra­mik­plat­ten, Na­tur­stein, Glas, Marmor und andere nicht poröse Ma­te­ri­ali­en – glatt sowie leicht struk­tu­riertLie­fer­um­fangGerät inkl. sta­bi­lem Trans­port­kof­ferAr­ti­kel­num­merFA11192Her­stel­lerTile RiteWie viel trägt der Luna wirk­lich?Die An­ga­ben des Her­stel­lers wi­der­spre­chen sich: 200 kg in der Be­zeich­nung, 110 kg im Text. Rech­nen Sie bis zur Klä­rung mit 110 kg. Wir holen die ver­bind­li­che Angabe ein – fragen Sie uns.Was bringt der grö­ße­re Saug­tel­ler?Ø 220 mm bieten rund 380 cm² ge­gen­über 314 cm² bei Ø 200 mm – etwa 21 % mehr Fläche und damit bei glei­chem Un­ter­druck 21 % mehr Hal­te­kraft.Kann ich ihn mit einer Po­wer­bank laden?Ja. Der Akku wird über USB-C ge­la­den, ein spe­zi­el­les La­de­ge­rät ist nicht nötig.Luna oder Phan­tom?Der Luna hat den grö­ße­ren Teller (220 statt 200 mm), 8 Stun­den Lauf­zeit und die au­to­ma­ti­sche Luft­nach­re­ge­lung. Der Phan­tom ist die ein­fa­che­re und deut­lich güns­ti­ge­re Va­ri­an­te ohne aus­ge­wie­se­ne Nachsau­gung.Hand­pum­pe oder elek­trisch?Der Un­ter­schied ist nicht Be­quem­lich­keit, son­dern die au­to­ma­ti­sche Nachsau­gung. Sagen Sie uns, wie schwer Ihre Plat­ten sind und wie lange Sie sie tragen – danach ent­schei­det sich, ob eine Hand­pum­pe reicht.Pas­sen­des Zubehör und Er­gän­zun­genTile Rite - Elek­tri­scher Saug­he­ber Phantom Ø 200 mm (Art. PHA758)Tile Rite Phantom, elektrischer Saug­he­ber Ø 200 mm.Tile Rite - Pump-Saug­he­ber 110kg (Art. TSC188)Tile Rite Pump-Saug­he­ber, 110 kg.Rubi Pump-Saug­he­ber SC-200 (Art. 18919)Rubi Pump-Saug­he­ber SC-200.Rubi OCTO-USB Energy - Akku-Saug­he­ber (Art. 66967)Rubi OCTO-USB Energy Akku-Saug­he­ber.
