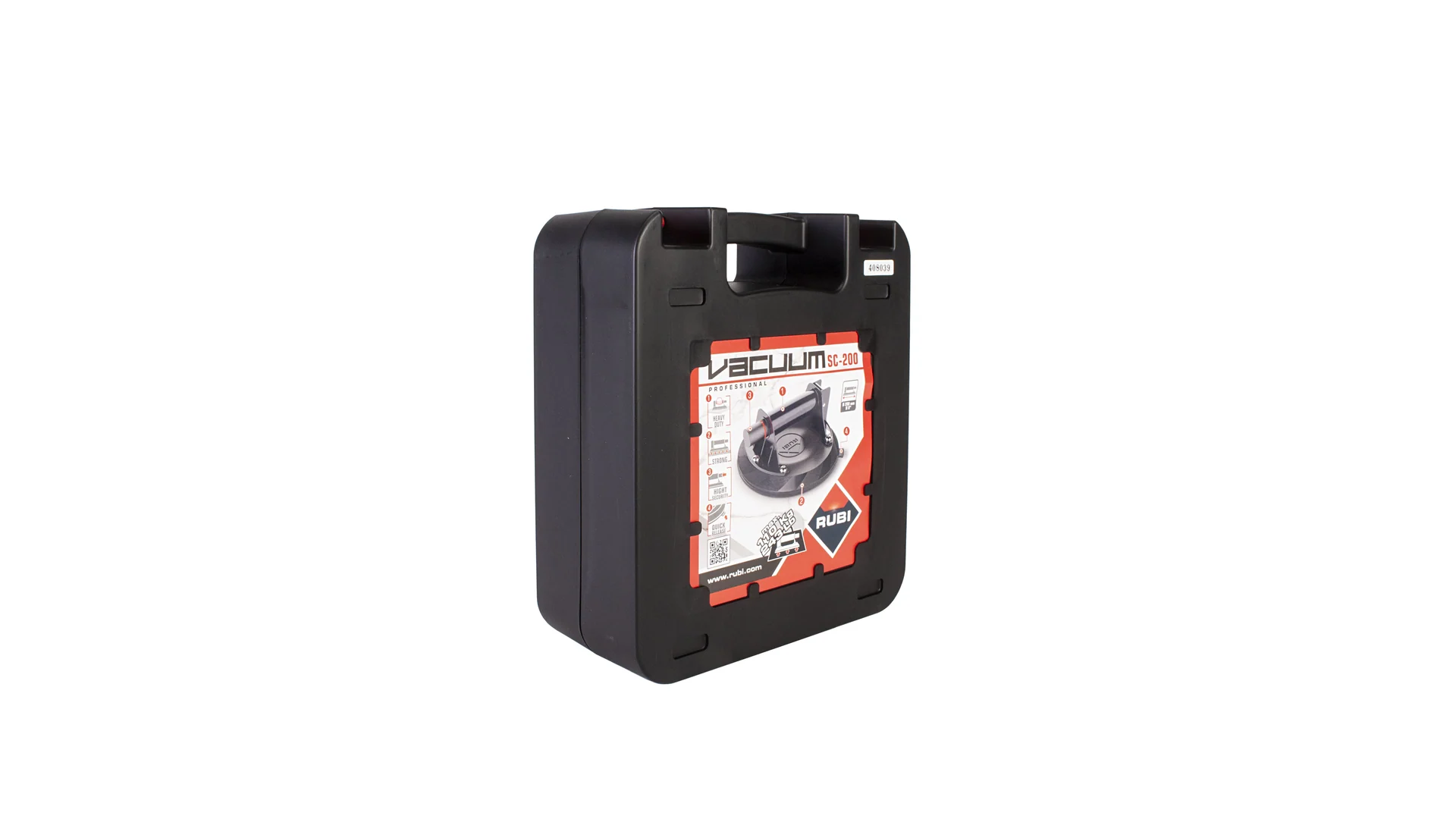

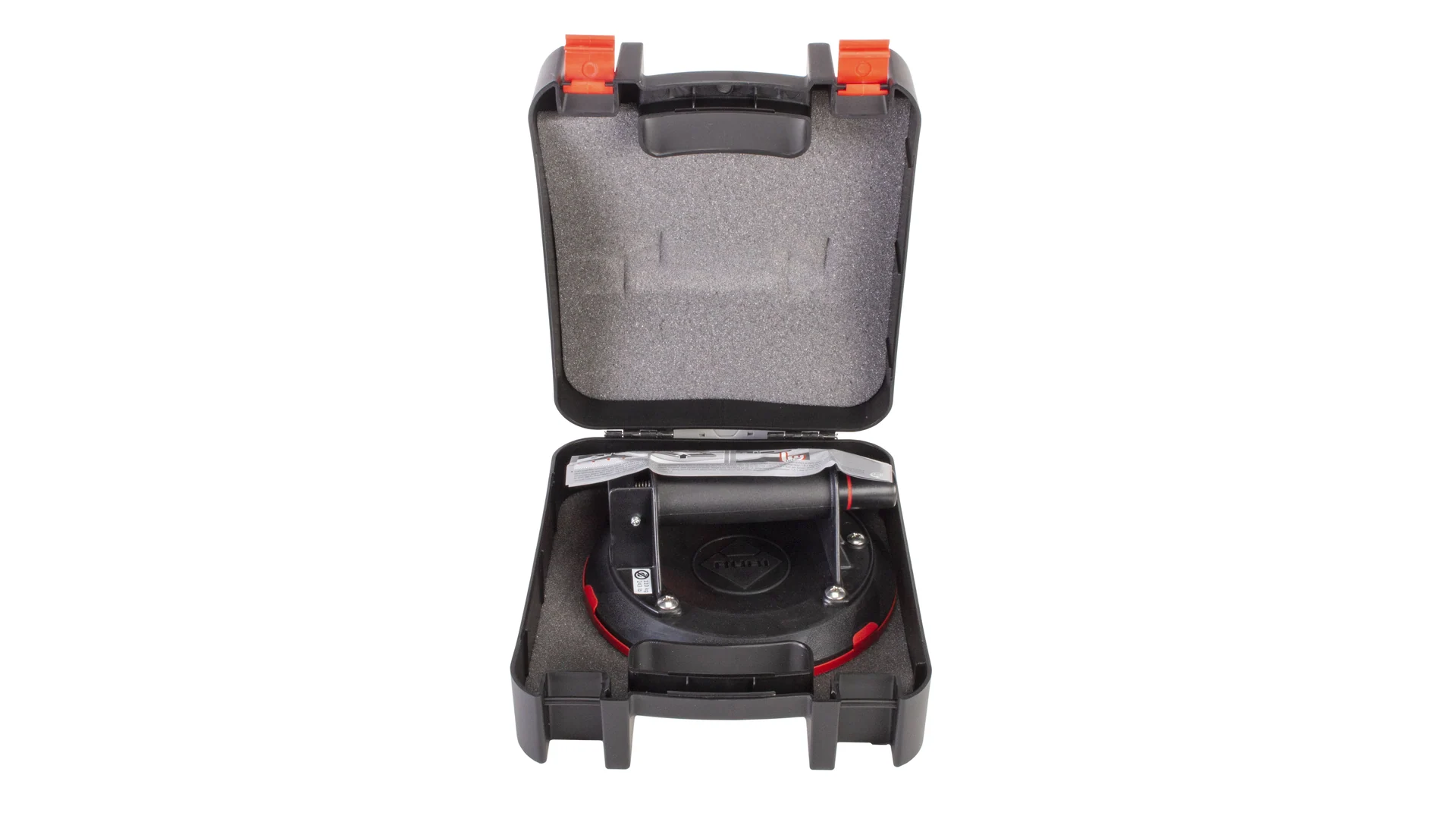

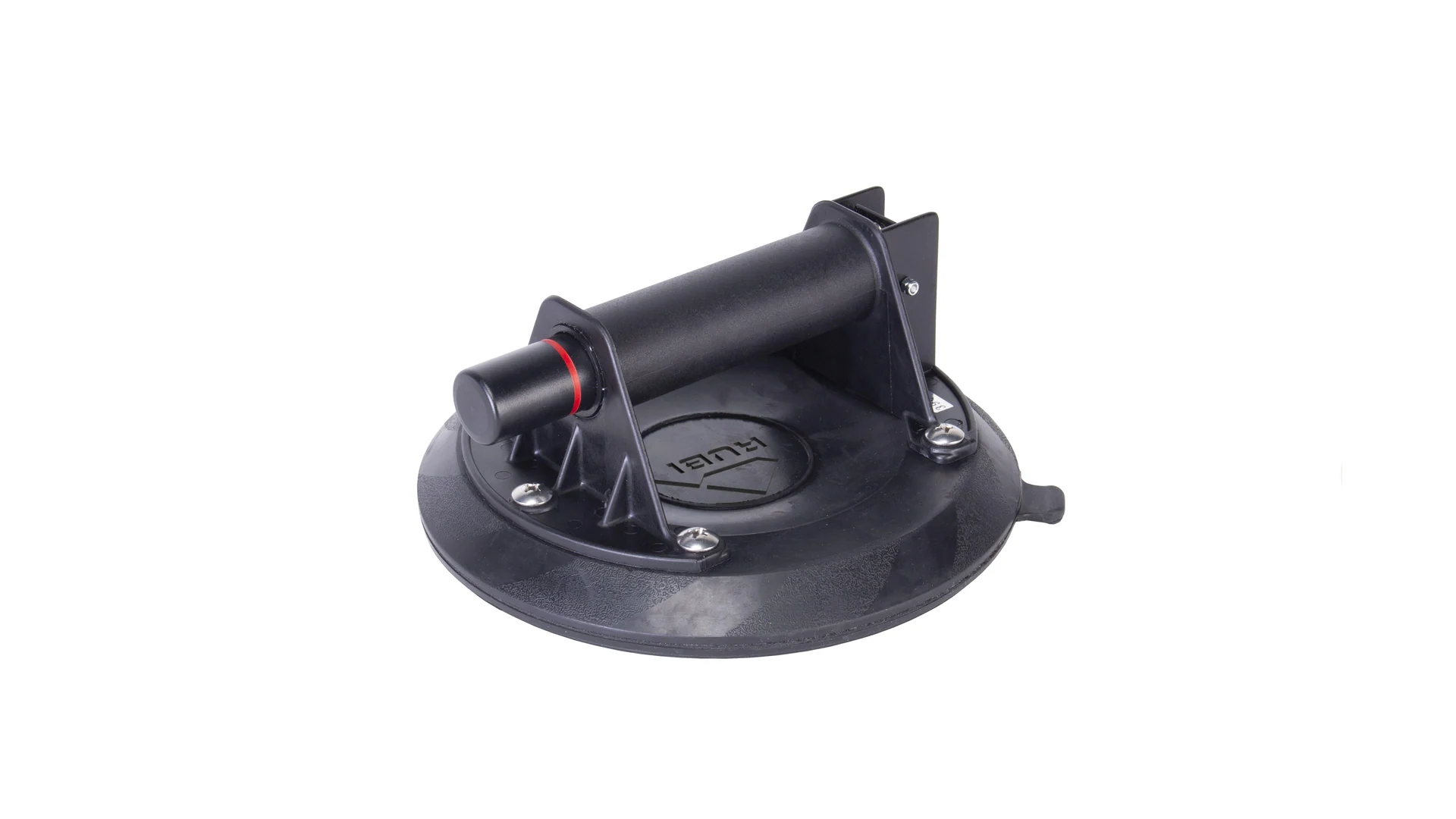

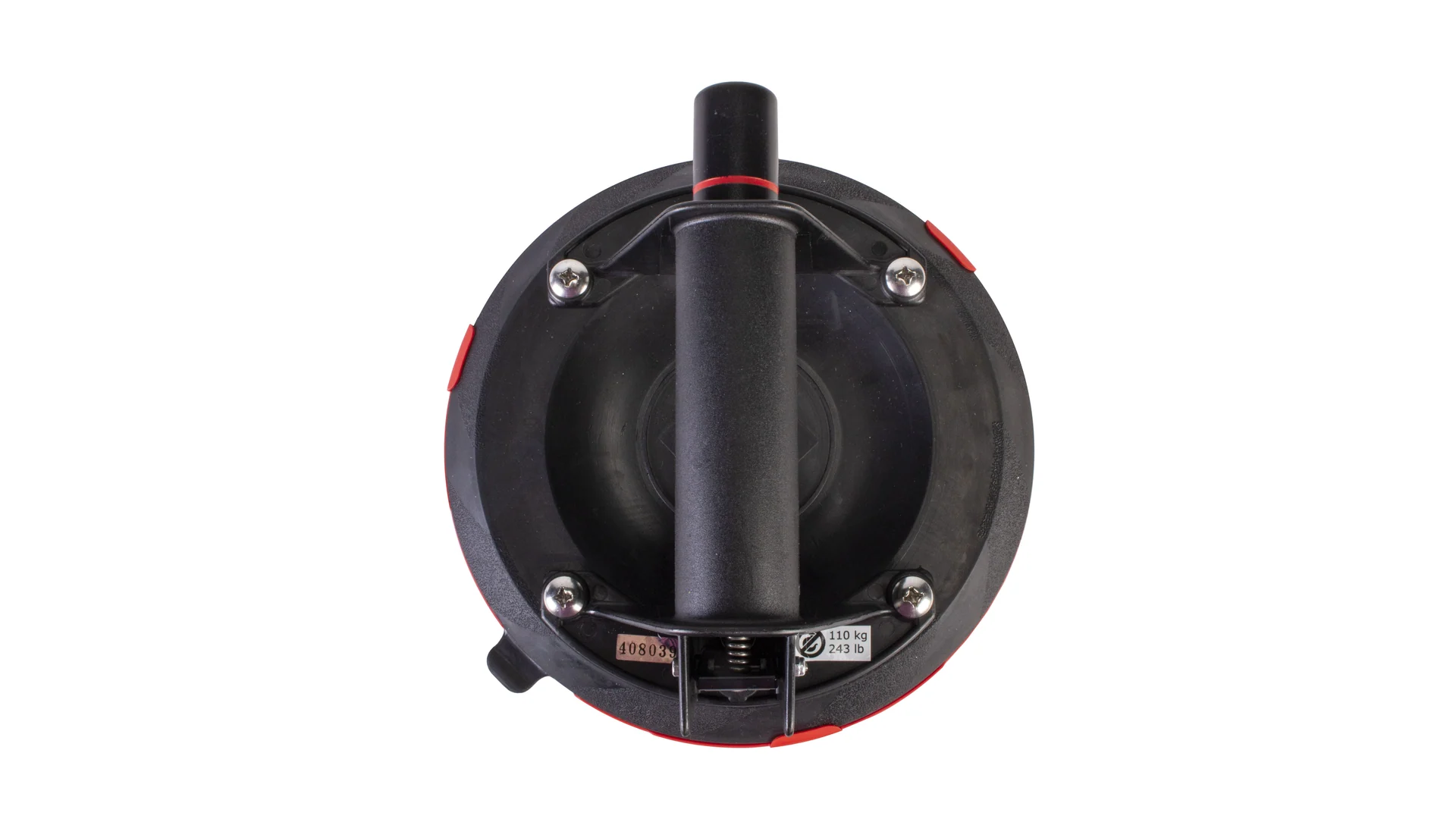

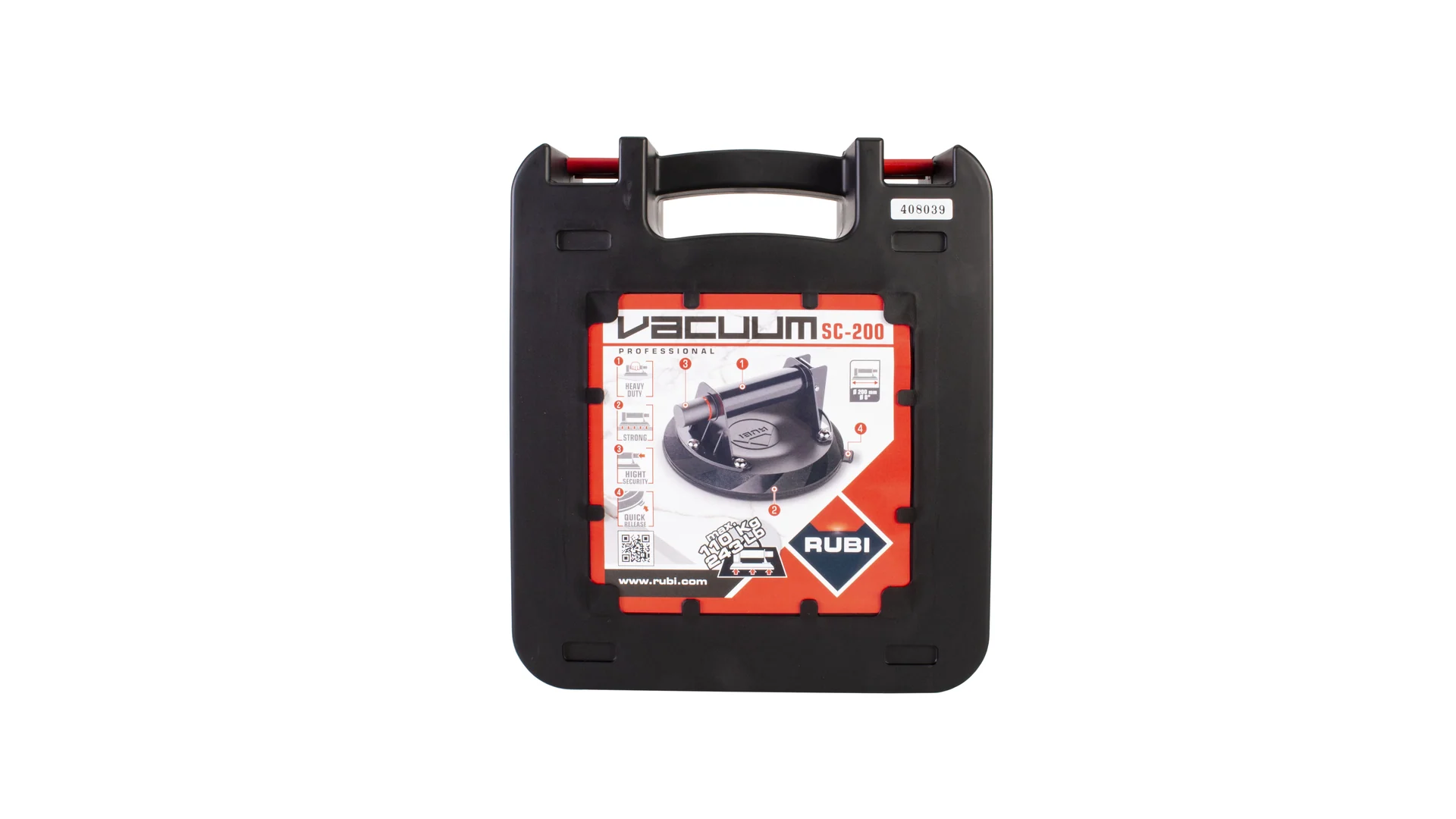

Rubi Pump-Saugheber SC-200 (Art. 18919)

Tile Rite ma­nu­el­ler Pump-Vakuum-Saug­he­ber Ø 200 mm, bis 110 kg (Art. TSC188)Der TSC188 ist der güns­tigs­te Saug­he­ber mit Si­cher­heits­an­zei­ge un­se­res Sor­ti­ments: Ø 200 mm Saug­tel­ler, 110 kg Trag­kraft, ein Pump­me­cha­nis­mus mit Si­cher­heits­an­zei­ge, die an­zeigt, wann nach­ge­pumpt werden muss, und ein Schnell­lö­se­ven­til zum kon­trol­lier­ten Ab­set­zen. Rutsch­hem­men­de Ober­flä­che, im Trans­port­kof­fer.Ø 200 mmSaug­tel­lerbis 110 kgTrag­kraftAn­zei­geSi­cher­heitSchnellLö­se­ven­tilWoran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Die Angabe ist nach­re­chen­bar: Ø 200 mm er­ge­ben rund 314 cm², für 110 kg braucht es damit etwa 340 mbar Un­ter­druck. Der­sel­be Wert wie beim RUBI SC-200 mit dem­sel­ben Durch­mes­ser – die beiden An­ga­ben sind kon­sis­tent, und das spricht für ihre Be­last­bar­keit.Si­cher­heits­an­zei­ge und Schnell­lö­se­ven­til – die beiden Enden des Ar­beits­gangsSi­cher­heits­an­zei­geZeigt sicht­bar, wenn nach­ge­pumpt werden muss. Damit bleibt die Haf­tung wäh­rend des Trans­ports kon­trol­lier­bar, statt Ge­fühls­sa­che zu sein.Schnell­lö­se­ven­tilDas Vakuum wird be­wusst über das Ventil gelöst, nach­dem die Platte auf­liegt. Ohne Ventil reißt man den Saug­he­ber ab – und ris­ki­ert, die frisch ver­leg­te Platte mit zu ver­schie­ben.Rutsch­hem­men­de Ober­flä­cheAm Griff, nicht am Saug­tel­ler. Bei nassen oder stau­bi­gen Händen der Un­ter­schied zwi­schen Halten und Ab­glei­ten.Trans­port­kof­ferDie Dicht­lip­pe ist das Ver­schleiß­teil. Ein Saug­he­ber, der im Werk­zeug­kas­ten zwi­schen Kellen und Zangen liegt, hat ir­gend­wann einen Schnitt in der Lippe – und dann hält er nicht mehr.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Das Schnell­lö­se­ven­til ist nicht nur Kom­fort: Es gehört zur Ar­beits­rei­hen­fol­ge. Erst die Platte sicher ab­set­zen, dann das Vakuum über das Ventil lösen – nie um­ge­kehrt und nie durch Ab­rei­ßen.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartma­nu­el­ler Pump-Vakuum-Saug­he­berModellTSC188Durch­mes­ser200 mm (rund 314 cm² Saug­flä­che)Trag­kraftbis 110 kgMe­cha­nis­musPump-Vakuum-System mit Si­cher­heits­an­zei­geVentilSchnell­lö­se­ven­tilOber­flä­cherutsch­hem­mendGe­eig­net fürgroß­for­ma­ti­ge Fein­stein­zeug­flie­sen, Glas­plat­ten, Ke­ra­mik­plat­ten, glatte Stein­ober­flä­chenLie­fer­um­fang1 Stück in­klu­si­ve Trans­port­kof­ferEAN5019788001883Ar­ti­kel­num­merFA11193Her­stel­lerTile RiteWas ist ein Schnell­lö­se­ven­til?Ein Ventil, über das Sie das Vakuum be­wusst und kon­trol­liert ab­las­sen, nach­dem die Platte sicher auf­liegt. Ohne Ventil müsste man den Saug­he­ber ab­rei­ßen – und würde die frisch ver­leg­te Platte mit­ver­schie­ben.Reicht ein Pumpsaug­he­ber, oder brau­che ich einen elek­tri­schen?Für ge­le­gent­li­che Groß­for­ma­te mit kurzen Wegen reicht die Hand­pum­pe, so­lan­ge Sie die An­zei­ge im Blick be­hal­ten. Wer täg­lich schwe­re Plat­ten über län­ge­re Stre­cken trägt, pro­fi­tiert von der au­to­ma­ti­schen Nachsau­gung eines elek­tri­schen Geräts.Ist er für struk­tu­rier­te Flä­chen ge­eig­net?Tile Rite nennt glatte Ober­flä­chen: Fein­stein­zeug, Glas, Ke­ra­mik, glat­ten Stein. Für struk­tu­rier­te und leicht wel­li­ge Flä­chen ist der Mon­to­lit GECO mit be­son­ders wei­cher Dich­tung die pas­sen­de­re Wahl.Warum ist er so viel güns­ti­ger als die an­de­ren?Keine Elek­tro­nik, kein Akku, kein Ma­no­me­ter – eine Hand­pum­pe mit Sicht­an­zei­ge. Genau das ist bei über­schau­ba­rem Ein­satz die ver­nünf­ti­ge Lösung.Wel­cher Saug­he­ber trägt Ihre Plat­ten?Ent­schei­dend sind Plat­ten­ge­wicht, Ober­flä­che und die Frage, ob Sie ho­ri­zon­tal oder senk­recht heben. Nennen Sie uns Ihr größ­tes Format – wir rech­nen die Trag­kraft mit Ihnen durch, statt Ihnen die größte Zahl zu ver­kau­fen.Pas­sen­des Zubehör und Er­gän­zun­genTile Rite - Elek­tri­scher Saug­he­ber Phantom Ø 200 mm (Art. PHA758)Tile Rite Phantom, elektrischer Saug­he­ber Ø 200 mm.Tile Rite - elektrischer Saug­he­ber Luna max. 200kg (Art. LUN043)Tile Rite Luna, elektrischer Saug­he­ber bis 200 kg.Rubi Pump-Saug­he­ber SC-200 (Art. 18919)Rubi Pump-Saug­he­ber SC-200.Rubi OCTO-USB Energy - Akku-Saug­he­ber (Art. 66967)Rubi OCTO-USB Energy Akku-Saug­he­ber.

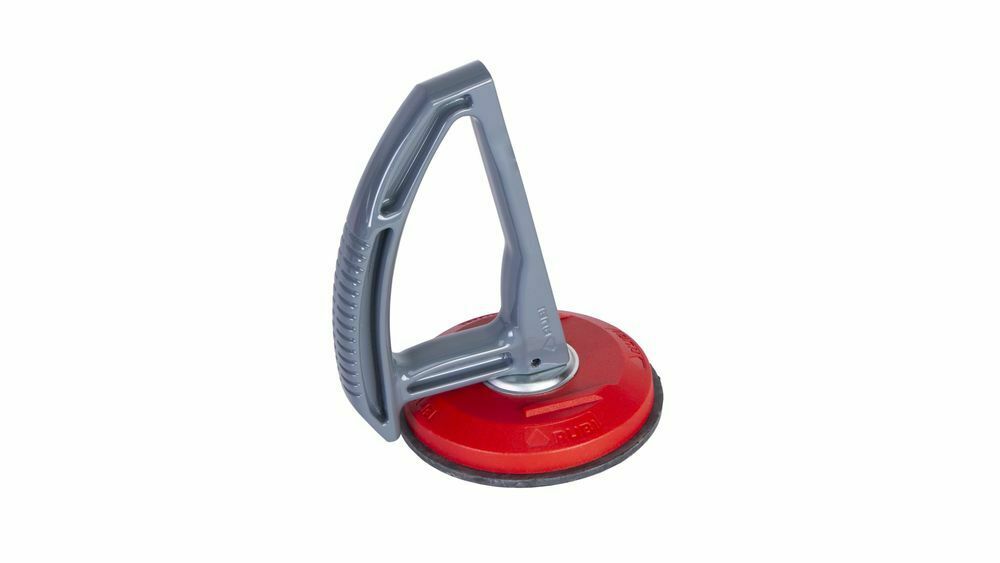

RUBI Profi-Saug­he­ber Ø 120 mm, 25 kg (Art. 66929)Der RUBI Profi-Saug­he­ber ist für die Hand­ha­bung von Ke­ra­mik­flie­sen mit rauer oder leicht struk­tu­rier­ter Ober­flä­che aus­ge­wie­sen – also genau für die Ober­flä­chen, an denen ein­fa­che Saug­näp­fe ver­sa­gen. Ein Saug­tel­ler, 25 kg Trag­fä­hig­keit und ein hoch­fes­tes Chas­sis aus tech­ni­schem Po­ly­mer – der Handsaug­he­ber für alles, was man mit einer Hand bewegt. Der er­go­no­mi­sche Griff ist darauf aus­ge­legt, Kraft­auf­wand und Er­mü­dung zu re­du­zie­ren.Ø 120 mmSaug­tel­ler25 kgTrag­fä­hig­keitPo­ly­merChas­sisWoran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Diese beiden Mo­del­le be­le­gen die Rech­nung selbstRUBI gibt für den ein­fa­chen Saug­he­ber mit einem Ø-120-mm-Teller 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von rund 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche. Genau so funk­tio­niert ein Saug­he­ber.Für raue und leicht struk­tu­rier­te Ober­flä­chenDas ist die Angabe, auf die es an­kommt. Mo­der­ne Fein­stein­zeu­go­ber­flä­chen sind selten glatt wie Glas – und an Struk­tur schei­tern die meis­ten ein­fa­chen Saug­näp­fe, weil die Struk­tur unter der Dicht­lip­pe Kanäle offen lässt. RUBI weist diese Reihe aus­drück­lich für raue bzw. leicht struk­tu­rier­te Ke­ra­mik­flie­sen aus, au­ßer­dem für Glas­schei­ben und andere Ma­te­ri­ali­en.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Was das Chas­sis leis­tetBeim ein­fa­chen Saug­he­ber ist das Chas­sis hoch­fes­tes Chas­sis aus tech­ni­schem Po­ly­mer. Bei einem Handsaug­he­ber ist das nicht ne­ben­säch­lich: Das Chas­sis über­trägt Ihre Zug­kraft auf den Saug­tel­ler und muss dabei steif blei­ben. Ver­formt es sich, kippt der Teller am Rand ab und die Dich­tung öffnet sich – genau dort be­ginnt der Va­ku­um­ver­lust.Der er­go­no­mi­sche Griff ist von RUBI aus­drück­lich dafür ent­wi­ckelt, dass der An­wen­der beim Umgang mit groß­for­ma­ti­gen Ke­ra­mik­flie­sen die beste Po­si­ti­on ein­neh­men kann – so werden Kraft­auf­wand und Er­mü­dung re­du­ziert.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Va­ku­um­ver­lust ist normal – un­be­merk­ter Va­ku­um­ver­lust ist ge­fähr­lichÜber jede Dicht­lip­pe strömt Luft nach. Ein Pumpsaug­he­ber braucht des­halb eine Si­cher­heits­an­zei­ge und Ihr Auge; ein elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gung regelt selbst nach. Das ist der ei­gent­li­che Grund für den Preis­un­ter­schied.Diese Saug­he­ber ar­bei­ten ohne Pumpe und ohne An­zei­ge: Sie er­zeu­gen den Un­ter­druck durch An­drü­cken. Kon­trol­lie­ren Sie den Halt des­halb immer durch ein kurzes An­he­ben, bevor Sie die Platte tragen – und setzen Sie sie neu an, sobald sich das Gefühl ändert.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartHandsaug­he­berModellRUBI Profi-Saug­he­ber, Art. 66929Saug­napf-Durch­mes­ser120 mmAnzahl Saug­tel­ler1Wirk­sa­me Saug­flä­cherund 113 cm²Ma­xi­ma­le Trag­fä­hig­keit25 kgChas­sishoch­fes­tes Chas­sis aus tech­ni­schem Po­ly­merGriffer­go­no­misch, zur Re­duk­ti­on von Kraft­auf­wand und Er­mü­dungGe­eig­net fürKe­ra­mik­flie­sen mit rauer bzw. leicht struk­tu­rier­ter Ober­flä­che, Glas­schei­ben und andere Ma­te­ri­ali­enAr­ti­kel­num­merFA10494Her­stel­lerRUBIWofür rei­chen 25 kg?Für Flie­sen bis etwa 60 × 60 cm, für Pass­stü­cke, Zu­schnit­te und alles, was Sie mit einer Hand be­we­gen. Für Groß­for­ma­te brau­chen Sie einen Ø-200-mm-Saug­he­ber und zwei Per­so­nen.Ein­fach oder dop­pelt?Der dop­pel­te Saug­he­ber hat zwei Teller der­sel­ben Größe und damit dop­pel­te Fläche – RUBI gibt dafür 55 kg an statt 25 kg. Wenn Sie groß­for­ma­ti­ge Plat­ten be­we­gen, ist die dop­pel­te Aus­füh­rung die rich­ti­ge Wahl.Funk­tio­niert er auf struk­tu­rier­ten Flie­sen?RUBI weist die Reihe aus­drück­lich für raue und leicht struk­tu­rier­te Ober­flä­chen aus. Bei star­ker Struk­tur oder ge­läpp­ten Flä­chen brau­chen Sie eine weiche Spe­zi­al­dich­tung – etwa den Mon­to­lit GECO.Muss ich nach­pum­pen?Diese Aus­füh­rung hat keine Pumpe – der Un­ter­druck ent­steht durch An­drü­cken. Prüfen Sie den Halt durch kurzes An­he­ben und setzen Sie neu an, sobald er nach­lässt.Wel­cher Saug­he­ber trägt Ihre Plat­ten?Ent­schei­dend sind Plat­ten­ge­wicht, Ober­flä­che und die Frage, ob Sie ho­ri­zon­tal oder senk­recht heben. Nennen Sie uns Ihr größ­tes Format – wir rech­nen die Trag­kraft mit Ihnen durch, statt Ihnen die größte Zahl zu ver­kau­fen.Pas­sen­des Zubehör und Er­gän­zun­genRubi Pump-Saug­he­ber SC-200 (Art. 18919)Pump-Saug­he­ber SC-200.Rubi Profi Saug­he­ber doppelt (Art. 66952)Profi Saug­he­ber, doppelt.Rubi OCTO-USB Energy - Akku-Saug­he­ber (Art. 66967)OCTO-USB Energy Akku-Saug­he­ber.Rubi Ergonomischer Sitz SR-1 zum Bo­den­le­gen inkl. Knie­scho­ner (Art. 81999)Ergonomischer Sitz SR-1 zum Bo­den­le­gen.

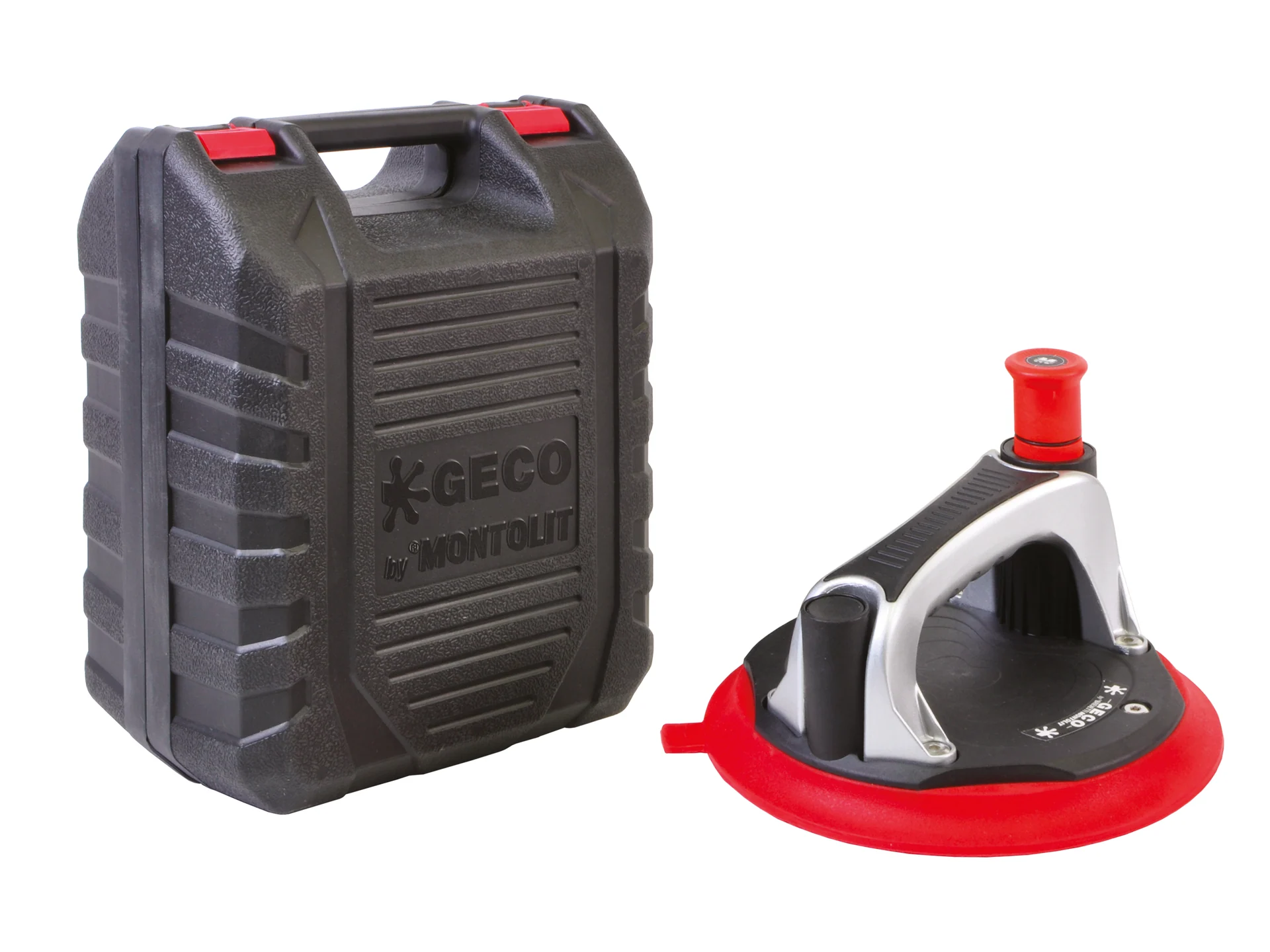

Mon­to­lit GECO pro­fes­sio­nel­ler ma­nu­el­ler Va­ku­ums­aug­he­ber, Ø 220 mm (Art. GECO)Der GECO ist der Pumpsaug­he­ber für die schwie­ri­gen Flä­chen: Seine be­son­ders weiche, nicht ab­fär­ben­de rote Gum­mi­mi­schung haftet auch auf leicht ge­well­ten und nicht per­fekt glat­ten Ober­flä­chen. Dazu Ø 220 mm Saug­tel­ler, eine ver­ti­ka­le Pump­me­cha­nik und ein gra­fi­scher Dich­tungs­in­di­ka­tor zur vi­su­el­len Kon­trol­le des Va­ku­ums – im ro­bus­ten Trans­port­kof­fer.Ø 220 mmSaug­tel­lerweichrote Mi­schungver­ti­kalPump­me­cha­nikKofferin­klu­si­veWeiche Dich­tung: die ein­zi­ge Ant­wort auf struk­tu­rier­te Flä­chenDas Grund­pro­blem jeder struk­tu­rier­ten oder ge­läpp­ten Platte ist, dass die Struk­tur unter der Dicht­lip­pe Kanäle offen lässt – und jeder Kanal ist ein Leck. Eine harte Lippe über­brückt die Struk­tur und dich­tet nir­gends. Eine be­son­ders weiche Mi­schung da­ge­gen ver­formt sich in die Struk­tur hinein und schließt sie ab. Genau das ist die Aus­le­gung des GECO:Haf­tung auf ge­well­ten Flä­chenMon­to­lit weist ihn aus­drück­lich für „leicht ge­well­te oder nicht per­fekt glatte Ober­flä­chen“ aus – also für struk­tu­rier­tes Fein­stein­zeug und leicht un­ebe­nen Na­tur­stein.Nicht ab­fär­bendWeiche Gum­mi­mi­schun­gen neigen zum Ab­fär­ben. Die rote Mi­schung des GECO ist aus­drück­lich nicht ab­fär­bend – wich­tig, weil Sie auf der Sichtsei­te an­set­zen.Ø 220 mm Saug­flä­cheRund 380 cm² – etwa 21 % mehr als ein Ø-200-mm-Teller und damit bei glei­chem Un­ter­druck 21 % mehr Hal­te­kraft.Der Preis der wei­chen LippeWeiche Gum­mi­mi­schun­gen sind emp­find­li­cher gegen Schnit­te und Al­te­rung. Prüfen Sie die Lippe re­gel­mä­ßig und lagern Sie das Gerät im Koffer – des­halb ist er dabei.Woran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.125 kg – und wie die Zahl ein­zu­ord­nen istMon­to­lit nennt für den GECO eine ma­xi­ma­le Trag­kraft von 125 kg. Bei Ø 220 mm stehen rund 380 cm² zur Ver­fü­gung, die ab­so­lu­te Ober­gren­ze bei per­fek­tem Vakuum liegt bei etwa 390 kg – die 125 kg sind also rund ein Drit­tel dieser Ober­gren­ze. Ob der Wert für lie­gen­de oder für senk­recht ste­hen­de Plat­ten gilt, gibt Mon­to­lit nicht an; bei senk­rech­ter Last rech­nen Sie deut­lich vor­sich­ti­ger – und auf struk­tu­rier­ten Flä­chen, für die der GECO gerade ge­dacht ist, liegt der er­reich­ba­re Un­ter­druck na­tur­ge­mäß nied­ri­ger. Fragen Sie uns nach dem ver­bind­li­chen Wert.Ver­ti­ka­le Pump­me­cha­nikDie Pumpe des GECO ar­bei­tet senk­recht, nicht als seit­lich lie­gen­der Hebel. Prak­tisch heißt das: Sie pumpen in der Achse, in der Sie oh­ne­hin drü­cken – über der Platte, mit dem Kör­per­ge­wicht. Bei einer lie­gen­den He­bel­pum­pe müssen Sie seit­lich ar­bei­ten und dabei auf­pas­sen, dass Sie den Saug­tel­ler nicht mit an­he­beln.Der gra­fi­sche Dich­tungs­in­di­ka­torEin Pumpsaug­he­ber ver­liert stän­dig etwas Un­ter­druck. Der gra­fi­sche Dich­tungs­in­di­ka­tor macht das sicht­bar, ohne dass Sie einen Zah­len­wert lesen müssen – und Mon­to­lits Ar­beits­an­wei­sung lautet ent­spre­chend: Pumpe be­tä­ti­gen, In­di­ka­tor prüfen, und erst dann an­he­ben.Jeder Saug­he­ber ver­liert Vakuum – die Frage ist nur, was dann pas­siertEine ab­so­lut dichte Ver­bin­dung gibt es nicht. Über die Dicht­lip­pe strömt immer etwas Luft nach, und je rauer die Fläche, desto schnel­ler. Bei einem Pumpsaug­he­ber heißt das: Sie müssen nach­pum­pen – und Sie müssen merken, wann. Genau des­halb hat gute Hand­tech­nik eine An­zei­ge, und genau des­halb kosten elek­tri­sche Geräte ein Mehr­fa­ches.Pumpsaug­he­ber mit Si­cher­heits­an­zei­geEin In­di­ka­tor zeigt sicht­bar, wenn der Un­ter­druck nach­lässt. Sie pumpen nach. Güns­tig, robust, ohne Akku – setzt aber voraus, dass Sie hin­se­hen.Elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gungEin Sensor über­wacht den Druck und die Pumpe läuft selbst­tä­tig nach. Das ist keine Be­quem­lich­keit, son­dern der ent­schei­den­de Si­cher­heits­un­ter­schied bei großen Plat­ten, die zwei Per­so­nen über Mi­nu­ten tragen.Elek­trisch mit di­gi­ta­lem Ma­no­me­terSie sehen den Un­ter­druck als Zahl in Echt­zeit – und damit auch, ob eine Fläche über­haupt dicht genug ist, bevor Sie an­he­ben.Der kri­ti­sche Fall: leerer AkkuBei man­chen Ge­rä­ten hält das Vakuum auch dann, wenn der Akku leer ist. Fragen Sie aus­drück­lich danach – es ist der Un­ter­schied zwi­schen „Gerät aus“ und „Platte fällt“.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Mon­to­lits eigene Hin­wei­se: Ober­flä­che sauber und frei von Staub oder Schmutz, ver­ti­ka­le Pumpe be­tä­ti­gen, Dich­tungs­in­di­ka­tor prüfen und nach dem Ein­satz das Vakuum vor­sich­tig lösen, um die Platte sicher ab­zu­set­zen.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartma­nu­el­ler Va­ku­ums­aug­he­ber, ver­ti­ka­le Pump­me­cha­nikModellGECOSaug­tel­ler-Durch­mes­serØ 220 mm (rund 380 cm² Saug­flä­che)Trag­kraftmax. 125 kg (Her­stel­ler­an­ga­be Mon­to­lit)Ma­te­ri­alhoch­wer­ti­ger Kunst­stoff, nicht ab­fär­ben­der roter GummiDich­tungbe­son­ders weiche Gum­mi­mi­schungIn­di­ka­torgra­fi­scher Dich­tungs­in­di­ka­tor zur vi­su­el­len Kon­trol­le des Va­ku­umsGe­eig­net fürMa­te­ri­ali­en mit leicht un­ebe­nen oder struk­tu­rier­ten Ober­flä­chen, auch leicht ge­wellt oder nicht per­fekt glattLie­fer­um­fang1 × Mon­to­lit GECO, 1 × ro­bus­ter Trans­port­kof­ferAr­ti­kel­num­merFA11124Her­stel­lerMon­to­litWas un­ter­schei­det den GECO vom VEN­TO­SA?Die Dich­tung und die Größe. Der GECO hat Ø 220 mm und eine be­son­ders weiche, rote Gum­mi­mi­schung, die auch auf leicht wel­li­gen und struk­tu­rier­ten Flä­chen haftet. Der VEN­TO­SA ist für glatte Ober­flä­chen aus­ge­wie­sen und hat Ø 200 mm.Wie viel trägt er?Mon­to­lit nennt ma­xi­mal 125 kg. Das ist ein Prüf­wert unter idea­len Be­din­gun­gen. Als Ar­beits­re­gel nehmen Sie höchs­tens die Hälfte, bei senk­rech­ter Last noch we­ni­ger. Ob die 125 kg für lie­gen­de oder für senk­recht ste­hen­de Plat­ten gelten, gibt Mon­to­lit nicht an.Funk­tio­niert er auf struk­tu­rier­tem Fein­stein­zeug?Dafür ist er ge­macht. Rech­nen Sie aber damit, dass der er­reich­ba­re Un­ter­druck auf struk­tu­rier­ten Flä­chen nied­ri­ger ist als auf glat­ten – das gilt phy­si­ka­lisch für jeden Saug­he­ber.Warum eine ver­ti­ka­le Pumpe?Sie pumpen in der­sel­ben Achse, in der Sie drü­cken – über der Platte. Bei einer lie­gen­den He­bel­pum­pe ar­bei­ten Sie seit­lich und ris­kie­ren, den Saug­tel­ler mit an­zu­he­beln.Wel­cher Saug­he­ber trägt Ihre Plat­ten?Ent­schei­dend sind Plat­ten­ge­wicht, Ober­flä­che und die Frage, ob Sie ho­ri­zon­tal oder senk­recht heben. Nennen Sie uns Ihr größ­tes Format – wir rech­nen die Trag­kraft mit Ihnen durch, statt Ihnen die größte Zahl zu ver­kau­fen.Pas­sen­des Zubehör und Er­gän­zun­genMon­to­lit Gecone E-Power Saug­he­ber (mit au­to­ma­ti­scher Nach­sau­gung)Gecone E-Power Saug­he­ber mit au­to­ma­ti­scher Nach­sau­gung.Mon­to­lit VENTOSA - Profi-Va­ku­um­he­ber / Ø 200 mm (Art. 300-76)VENTOSA Profi-Va­ku­um­he­ber Ø 200 mm.Mon­to­lit BATTILE PRO - Elek­tri­scher Vi­bra­ti­ons-Sau­grütt­ler mit 2 Akkus!BATTILE PRO, elektrischer Vi­bra­ti­ons-Sau­grütt­ler mit zwei Akkus.Mon­to­lit LIFTERS - Hebe- und Ni­vel­lier­sys­tem (2 Stk. im Set)LIFTERS Hebe- und Ni­vel­lier­sys­tem, 2 Stück im Set.

Mon­to­lit BAT­TI­LE PRO elek­tri­scher Vi­bra­ti­ons-Sau­grütt­ler mit 2 Akkus (Art. FA10380)Der BAT­TI­LE PRO ver­eint zwei Funk­tio­nen in einem Gerät: Er saugt und hebt Ma­te­ri­al bis 25 kg an und ent­fernt durch Vi­bra­ti­on die Luft­ein­schlüs­se zwi­schen Fliese und Kleber. Mit 1,35 kg in­klu­si­ve Akku ist er das leich­tes­te Gerät dieser Ka­te­go­rie. 16 V / 2,0 Ah, drei ein­stell­ba­re Fre­quen­zen, zwei Akkus und Koffer im Set.bis 25 kgsaugt + hebt1,35 kgmit Akku3 StufenFre­quenz2 Akkusim SetWas ein Flie­sen­rütt­ler tat­säch­lich be­wirktEin Rütt­ler drückt die Fliese nicht ein, er ver­flüs­sigt den Kleber. Flie­sen­kle­ber ist thi­xo­trop: Unter Vi­bra­ti­on sinkt seine Vis­ko­si­tät kurz­zei­tig, er wird fließ­fä­hig, die Zahn­rie­fen bre­chen zu­sam­men und die Luft da­zwi­schen kann ent­wei­chen. Danach steift er wieder an. Was bleibt, ist ein hohl­raum­frei­es Kle­be­bett mit voll­flä­chi­gem Kon­takt.Warum das bei Groß­for­ma­ten un­ver­zicht­bar istDie DIN 18157 ver­langt eine aus­rei­chen­de Be­net­zung der Flie­sen­rück­sei­te – in der Praxis werden rund 85 % an­ge­setzt, in Feucht­be­rei­chen bis etwa 95 %. Bei einer 30er-Fliese er­reicht man das mit An­drü­cken und Ein­schie­ben. Bei einer Platte von 120 × 120 cm oder 320 × 160 cm ist das mit der Hand nicht mehr zu schaf­fen: Man kommt in der Plat­ten­mit­te ein­fach nicht an das Kle­be­bett. Ein Rütt­ler löst genau dieses Pro­blem – und zwar dort, wo man es nicht sehen kann.Hohl­stel­len ver­mei­denHohl­stel­len sind die häu­figs­te Ur­sa­che für Risse und Ab­plat­zer – und für Re­kla­ma­tio­nen, weil man sie durch Ab­klop­fen findet.Höhe an­glei­chenUnter Vi­bra­ti­on setzt sich die Platte gleich­mä­ßig ins Bett. Kan­ten­ver­sät­ze lassen sich dabei aus­glei­chen.Kraft sparenVi­bra­ti­on er­setzt Kör­per­ge­wicht. Über einen Tag mit 30 Groß­for­ma­ten ist das der kör­per­lich ent­schei­den­de Un­ter­schied.Kon­trol­le statt Hoff­nungEin ge­rüt­tel­tes Bett ist re­pro­du­zier­bar. An­drü­cken nach Gefühl ist es nicht.Warum ein Sau­grütt­ler mehr kann als ein Rütt­lerDie Kom­bi­na­ti­on aus Saug­napf und Vi­bra­ti­on hat zwei Vor­tei­le, die sich nicht aus der Ma­te­ri­al­lis­te er­ge­ben:Sie können das Bett kon­trol­lie­renNach dem Rüt­teln die Platte wieder an­he­ben, das Kle­be­bett an­se­hen, die Be­net­zung be­ur­tei­len und die Platte zu­rück­le­gen. Das ist die ein­zi­ge Mög­lich­keit, den Be­net­zungs­grad wirk­lich zu prüfen – sonst bleibt er eine An­nah­me.Die Vi­bra­ti­on geht in die Platte, nicht da­ne­benEin auf­ge­saug­tes Gerät ist mit der Platte ge­kop­pelt. Ein lose auf­lie­gen­des Gerät über­trägt einen Teil seiner Ener­gie in ei­ge­nes Hüpfen.Aus­rich­ten unter Vi­bra­ti­onSie halten die Platte und können sie im ver­flüs­sig­ten Bett noch ver­schie­ben – mit einem Gerät, das nur auf­liegt, geht das nicht.Ein Werk­zeug statt zweiSaug­he­ber und Rütt­ler in einem Gerät. Bei For­ma­ten, die eine Person noch tragen kann, er­spa­ren Sie sich einen Hand­griff.25 kg saugen und heben – was das prak­tisch be­deu­tetAnders als beim BAT­TI­LO­NE nennt Mon­to­lit hier eine kon­kre­te Zahl: Der BAT­TI­LE PRO saugt und hebt Ma­te­ri­al bis zu einem Ge­wicht von 25 kg. Damit ist er nicht nur ein Rütt­ler mit Haft­funk­ti­on, son­dern über­nimmt auch das An­he­ben und Um­set­zen mitt­le­rer For­ma­te:Ein Werk­zeug statt zweiPlatte an­sau­gen, ein­le­gen, rüt­teln, bei Bedarf wieder an­he­ben – ohne das Gerät zu wech­seln.Das Bett wirk­lich prüfenAn­he­ben, Kle­be­bett an­se­hen, zu­rück­le­gen. Das ist die ein­zi­ge Mög­lich­keit, die Be­net­zung tat­säch­lich zu be­ur­tei­len statt sie an­zu­neh­men.25 kg als rea­lis­ti­sche GrenzeEine Fein­stein­zeug­plat­te von 60 × 120 cm bei 10 mm wiegt rund 17 kg – das passt. Eine 120 × 260 cm große Platte wiegt ein Mehr­fa­ches und braucht zwei Per­so­nen und rich­ti­ge Saug­he­ber.1,35 kg Ei­gen­ge­wichtDas leich­tes­te Gerät der Ka­te­go­rie. Bei einem Werk­zeug, das Sie den ganzen Tag in der Hand halten, ist das der Er­mü­dungs­fak­tor.Rech­nen Sie auch hier kon­ser­va­tiv: 25 kg ist ein Ma­xi­mal­wert unter guten Be­din­gun­gen – sauber, tro­cken, dicht. Auf struk­tu­rier­ten Ober­flä­chen liegt der er­reich­ba­re Un­ter­druck nied­ri­ger.Drei Fre­quenz­stu­fenMon­to­lit nennt für den BAT­TI­LE PRO drei ein­stell­ba­re Fre­quen­zen und einen Be­reich von 5.000 bis 12.000 U/min – das sind 83,3 bis 200,0 Hz. Die drei Ein­zel­stu­fen gibt der Her­stel­ler nicht an. Für die Praxis genügt die Ab­stu­fung: Sie stel­len nach Kle­ber­kon­sis­tenz und Format ein.Warum eine re­gel­ba­re Vi­bra­ti­ons­in­ten­si­tät wich­ti­ger ist als eine hoheAlle Geräte dieser Ka­te­go­rie lassen die In­ten­si­tät ein­stel­len – stu­fen­los, in drei oder in fünf Stufen. Das ist kein Kom­fort­merk­mal, son­dern die Vor­aus­set­zung dafür, dass Rüt­teln funk­tio­niert:Stei­fer Kleber braucht mehrEin zäh ein­ge­stell­ter Kle­be­mör­tel ver­flüs­sigt sich erst bei hö­he­rer In­ten­si­tät.Dünne Plat­ten brau­chen we­ni­gerEine 6 mm dünne Groß­for­mat­plat­te nimmt hohe Ener­gie schlecht auf – zu viel In­ten­si­tät kann sie schä­di­gen.Klei­nes Format, we­ni­ger Ener­gieBei klei­nen For­ma­ten sinkt die Platte sonst zu tief ein und der Kleber quillt in die Fugen.Wand­flä­che anders als BodenAn der Wand ar­bei­ten Sie gegen die Schwer­kraft und mit we­ni­ger Auf­last. Was am Boden passt, lässt an der Wand die Platte ab­rut­schen.Wenn Sie die Fre­quenz­wer­te für einen Ver­gleich mit an­de­ren Ge­rä­ten brau­chen, fragen Sie uns – wir holen sie beim Lie­fe­ran­ten ein. Zum Ver­gleich: Der BAT­TI­LO­NE aus dem­sel­ben Haus liegt bei 4.000 bis 7.000 U/min in fünf Stufen.Akku und Zu­be­hörAk­ku­span­nung16 V Li-IonenAk­ku­ka­pa­zi­tät2,0 AhLa­de­zeitca. 2,5 Stun­denGe­wicht inkl. Akku1,35 kgZwei­ter Akkuim Lie­fer­um­fang ent­hal­tenEr­satz­ak­kuse­pa­rat er­hält­lich (Art. BTL-P-04, 2,0 Ah)Plattezur Vi­bra­ti­ons­flä­chen-Ver­grö­ße­rung, im Lie­fer­um­fangDie Platte zur Vi­bra­ti­ons­flä­chen-Ver­grö­ße­rung macht aus dem kom­pak­ten Gerät einen Flä­chen­rütt­ler. Mit Platte ar­bei­ten Sie die Fläche ab, ohne Platte nutzen Sie die Saug- und He­be­funk­ti­on an Rän­dern und beim Aus­rich­ten.1Kleber wie ge­wohnt auf­zie­hen und kämmenDer Rütt­ler er­setzt nicht die rich­ti­ge Zah­nung und nicht das But­te­ring-Floa­ting.2Platte ein­le­gen und grob aus­rich­tenDie Fein­aus­rich­tung er­folgt danach – unter Vi­bra­ti­on lässt sich die Platte noch be­we­gen.3In der Plat­ten­mit­te be­gin­nenVon der Mitte nach außen ar­bei­ten, damit die Luft nach außen ent­wei­chen kann und nicht ein­ge­schlos­sen wird.4In Bahnen über die ganze FlächeGleich­mä­ßig und über­lap­pend. Punk­tu­el­les Rüt­teln er­zeugt punk­tu­el­le Ein­bet­tung.5Höhe und Fuge kon­trol­lie­renUnter Vi­bra­ti­on sinkt die Platte. Ni­vel­lier­kei­le und Fu­gen­kreu­ze mit­prü­fen.6Nicht über­rüt­telnZu langes Rüt­teln lässt die Platte zu tief sinken und presst Kleber in die Fugen. Kurz und kon­trol­liert ist besser als lange.Rüt­teln er­setzt keine Ver­le­ge­tech­nikEin Rütt­ler kann ein zu dünnes Kle­be­bett nicht auf­fül­len und eine falsche Zah­nung nicht aus­glei­chen. Er ver­teilt, was da ist. Bei Groß­for­ma­ten bleibt But­te­ring-Floa­ting die Grund­la­ge – Kleber auf Un­ter­grund und Plat­ten­rück­sei­te. Und be­ach­ten Sie die offene Zeit des Kle­bers: Auf einer an­ge­hau­te­ten Kle­bero­ber­flä­che bringt auch Vi­bra­ti­on keine Be­net­zung mehr.Hand-Arm-Vi­bra­ti­on: der Wert, nach dem Sie fragen soll­tenEin Rütt­ler über­trägt Vi­bra­ti­on nicht nur in den Kleber, son­dern auch in Ihre Hände. In Deutsch­land ist das ge­re­gelt: Die Lärm- und Vi­bra­ti­ons-Ar­beits­schutz­ver­ord­nung nennt in § 9 für Hand-Arm-Vi­bra­tio­nen einen Aus­lö­se­wert von A(8) = 2,5 m/s² und einen Ex­po­si­ti­ons­grenz­wert von A(8) = 5 m/s², je­weils be­zo­gen auf eine Acht­stun­den­schicht. Ab dem Aus­lö­se­wert sind Maß­nah­men fällig, der Grenz­wert darf nicht über­schrit­ten werden.Was die Her­stel­ler da­ge­gen tunAnti-Vi­bra­ti­ons-Griffe, schwim­mend ge­la­ger­te Chas­sis und Zu­satz­hand­grif­fe – alle drei be­geg­nen genau diesem Pro­blem, und alle drei finden sich in dieser Ka­te­go­rie.Was Sie selbst tun könnenNicht länger als nötig rüt­teln, das Gerät führen statt zu drü­cken, und die Ein­satz­zeit über den Tag ver­tei­len statt sie zu bün­deln.Was zur Ge­fähr­dungs­be­ur­tei­lung gehörtFür die Be­rech­nung der Ta­ges­ex­po­si­ti­on brau­chen Sie den Vi­bra­ti­ons­kenn­wert des Geräts in m/s². Er steht in der Be­triebs­an­lei­tung.Wo es hier eine Lücke gibtKeiner der Her­stel­ler nennt in den Pro­dukt­da­ten einen Vi­bra­ti­ons­kenn­wert. Fragen Sie uns – wir holen ihn beim Lie­fe­ran­ten ein.Das ist kein Grund, auf einen Rütt­ler zu ver­zich­ten: Die Al­ter­na­ti­ve ist An­drü­cken mit Kör­per­ge­wicht, und das be­las­tet Rücken, Knie und Schul­tern. Es ist ein Grund, das Gerät be­wusst ein­zu­set­zen und die Her­stel­ler­an­ga­be zu kennen.Tech­ni­sche DatenPro­duktartAkku-Vi­bra­ti­ons-Sau­grütt­ler mit He­be­funk­ti­onModellBAT­TI­LE PROSaug- und He­be­leis­tungMa­te­ri­al bis 25 kgVi­bra­ti­ondrei ein­stell­ba­re Fre­quen­zen, Be­reich 5.000–12.000 U/min (83,3–200,0 Hz); Ein­zel­stu­fen nicht an­ge­ge­benAk­ku­span­nung16 V Li-IonenAk­ku­ka­pa­zi­tät2,0 AhLa­de­zeitca. 2,5 Stun­denGe­wicht inkl. Akku1,35 kgGe­eig­net fürFein­stein­zeug, Ke­ra­mik, Granit, Marmor, GlasLie­fer­um­fangBAT­TI­LE PRO mit 16-V-Akku und zwei­tem Akku, Trans­port­kof­fer, Platte zur Vi­bra­ti­ons­flä­chen-Ver­grö­ße­rung, La­de­ka­bel, Be­die­nungs­an­lei­tungEr­satz­ak­kuArt. BTL-P-04, 2,0 AhAr­ti­kel­num­merFA10380Her­stel­lerMon­to­litKann er eine Platte wirk­lich tragen?Mon­to­lit gibt an, dass er Ma­te­ri­al bis 25 kg saugt und hebt. Das reicht für mitt­le­re For­ma­te – eine 60-×-120-cm-Platte in 10 mm wiegt rund 17 kg. Für Groß­for­ma­te brau­chen Sie zwei Per­so­nen und rich­ti­ge Saug­he­ber.BAT­TI­LE PRO oder BAT­TI­LE Stan­dard?Beide heben bis 25 kg. Der PRO hat 16 V, drei Fre­quenz­stu­fen, einen zwei­ten Akku, Koffer und die Ver­grö­ße­rungs­plat­te. Der Stan­dard ist mit 0,95 kg noch leich­ter und deut­lich güns­ti­ger.Wie viele U/min hat er?Der Be­reich liegt bei 5.000 bis 12.000 U/min, das sind 83,3 bis 200,0 Hz – von Mon­to­lit be­stä­tigt. Die drei Ein­zel­stu­fen nennt der Her­stel­ler nicht.Gibt es Er­satz­ak­kus?Ja, den Ori­gi­nal-Er­satz­ak­ku BTL-P-04 mit 2,0 Ah. Ach­tung: Er ist für den PRO – der Bat­ti­le Stan­dard hat eine andere Ak­ku­ka­pa­zi­tät.Lohnt sich ein Rütt­ler für Sie?Ab etwa 60 × 60 cm wird An­drü­cken von Hand schwie­rig, ab 120 cm un­mög­lich. Sagen Sie uns, welche For­ma­te Sie ver­le­gen und wie oft – wir sagen Ihnen ehr­lich, ob sich ein Gerät rech­net.Pas­sen­des Zubehör und Er­gän­zun­genEr­satz­ak­ku für Mon­to­lit BATTILE PRO (Art. BTL-P-04)Er­satz­ak­ku für die BATTILE PRO.Mon­to­lit Battile - Elek­tri­scher Vi­bra­ti­ons-Sau­grütt­lerBattile, elektrischer Vi­bra­ti­ons-Sau­grütt­ler.Mon­to­lit BAT­TI­LO­NE - Akku-Sau­grütt­ler mit 20V - *NEUHEIT*BAT­TI­LO­NE, Akku-Sau­grütt­ler mit 20 V.Mon­to­lit LIFTERS - Hebe- und Ni­vel­lier­sys­tem (2 Stk. im Set)LIFTERS Hebe- und Ni­vel­lier­sys­tem, 2 Stück im Set.

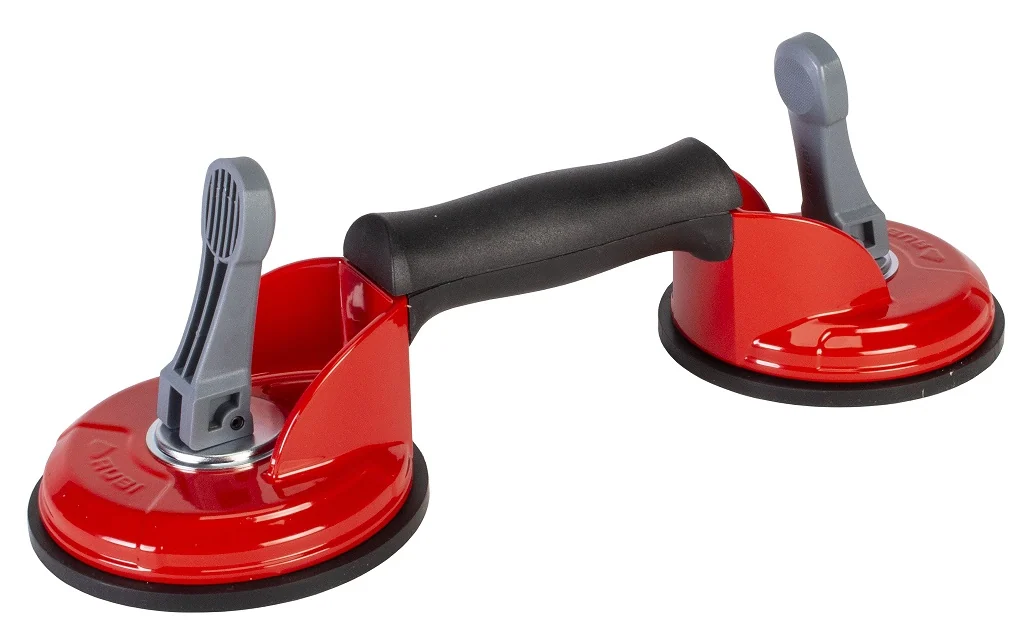

RUBI Profi-Saug­he­ber dop­pelt, 2 × Ø 120 mm, 55 kg (Art. 66952)Der RUBI Profi-Saug­he­ber ist für die Hand­ha­bung von Ke­ra­mik­flie­sen mit rauer oder leicht struk­tu­rier­ter Ober­flä­che aus­ge­wie­sen – also genau für die Ober­flä­chen, an denen ein­fa­che Saug­näp­fe ver­sa­gen. Zwei Saug­tel­ler, 55 kg Trag­fä­hig­keit und ein wi­der­stands­fä­hi­ges Chas­sis aus Alu­mi­ni­um – für be­son­ders groß­for­ma­ti­ge Ke­ra­mik­flie­sen und Glas­schei­ben. Der er­go­no­mi­sche Griff ist darauf aus­ge­legt, Kraft­auf­wand und Er­mü­dung zu re­du­zie­ren.2 × Ø 120 mmSaug­tel­ler55 kgTrag­fä­hig­keitAlu­mi­ni­umChas­sisWoran die Trag­kraft eines Saug­he­bers wirk­lich hängtEin Saug­he­ber hält nicht, weil er saugt, son­dern weil der Luft­druck von außen ihn gegen die Platte presst. Die Hal­te­kraft ist des­halb schlicht Un­ter­druck × Saug­flä­che. Daraus folgt zwei­er­lei, und beides ist nach­re­chen­bar:Es gibt eine phy­si­ka­li­sche Ober­gren­zeDer Luft­druck liegt bei etwa 1 bar. Selbst ein per­fek­tes Vakuum kann auf einem Ø-200-mm-Saug­tel­ler des­halb nicht mehr als rund 320 kg halten, auf Ø 220 mm nicht mehr als rund 390 kg und auf Ø 120 mm nicht mehr als rund 117 kg. Wer eine höhere Angabe liest, sollte nach­fra­gen.Die Fläche steigt im Qua­drat zum Durch­mes­serØ 120 mmrund 113 cm² Saug­flä­cheØ 200 mmrund 314 cm² – also 178 % mehr als Ø 120 mmØ 220 mmrund 380 cm² – noch einmal 21 % mehr als Ø 200 mmZwei Saug­tel­ler Ø 120 mmrund 226 cm² – dop­pel­te Fläche, dop­pel­te Hal­te­kraftDass diese Rech­nung stimmt, zeigen die Her­stel­ler­an­ga­ben selbst: RUBI gibt für den ein­fa­chen Saug­he­ber Ø 120 mm 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von etwa 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche.Prak­tisch heißt das: Ein grö­ße­rer Saug­tel­ler ist der wirk­sams­te Hebel für mehr Trag­kraft – wirk­sa­mer als eine stär­ke­re Pumpe. Und ein klei­ner Teller lässt sich durch keine Tech­nik zu einem großen machen.Diese beiden Mo­del­le be­le­gen die Rech­nung selbstRUBI gibt für den ein­fa­chen Saug­he­ber mit einem Ø-120-mm-Teller 25 kg an und für die dop­pel­te Aus­füh­rung mit zwei Tel­lern der­sel­ben Größe 55 kg. Beide Werte ent­spre­chen prak­tisch dem­sel­ben Un­ter­druck von rund 220 bis 240 mbar – ver­dop­pelt wurde nur die Fläche. Genau so funk­tio­niert ein Saug­he­ber.Für raue und leicht struk­tu­rier­te Ober­flä­chenDas ist die Angabe, auf die es an­kommt. Mo­der­ne Fein­stein­zeu­go­ber­flä­chen sind selten glatt wie Glas – und an Struk­tur schei­tern die meis­ten ein­fa­chen Saug­näp­fe, weil die Struk­tur unter der Dicht­lip­pe Kanäle offen lässt. RUBI weist diese Reihe aus­drück­lich für raue bzw. leicht struk­tu­rier­te Ke­ra­mik­flie­sen aus, au­ßer­dem für Glas­schei­ben und andere Ma­te­ri­ali­en.Warum der Un­ter­grund über Erfolg oder Ab­sturz ent­schei­detEin Saug­he­ber braucht eine dichte Fläche. Un­dich­tig­keit ist nicht nur we­ni­ger Hal­te­kraft, son­dern ein Leck: Der Un­ter­druck baut sich über Se­kun­den bis Mi­nu­ten ab, und das pas­siert genau dann, wenn Sie die Platte schon tragen.Gla­sier­te und po­lier­te Flä­chenDer Ide­al­fall. Dicht, glatt, keine Poren – hier er­rei­chen Saug­he­ber ihre Nenn­wer­te.Struk­tu­rier­te und ge­läpp­te Flä­chenDas Pro­blem: Jede Struk­tur ist ein Kanal unter der Dicht­lip­pe. Dafür braucht es weiche, dicke Spe­zi­al­dich­tun­gen – oder es funk­tio­niert nicht.Po­rö­ser Na­tur­stein und Rück­sei­tenDie Flie­sen­rück­sei­te ist of­fen­po­rig. Ein Saug­he­ber gehört auf die Sichtsei­te, nicht auf die Rück­sei­te.Staub, Feuch­tig­keit, Kle­ber­res­teStaub unter der Dicht­lip­pe ist ein Leck. Vor dem An­set­zen ab­wi­schen – das ist der bil­ligs­te Si­cher­heits­ge­winn, den es gibt.Ein Hin­weis, der auf hellen Flie­sen zählt: Achten Sie auf nicht ab­fär­ben­de Dich­tun­gen. Weiche schwar­ze Gum­mi­mi­schun­gen hin­ter­las­sen auf weißem und hellem Fein­stein­zeug Ab­drü­cke, die sich schlecht ent­fer­nen lassen – und Sie setzen den Saug­he­ber auf die Sichtsei­te.Was das Chas­sis leis­tetBeim dop­pel­ten Saug­he­ber ist das Chas­sis wi­der­stands­fä­hi­ges Chas­sis aus Alu­mi­ni­um. Bei einem Handsaug­he­ber ist das nicht ne­ben­säch­lich: Das Chas­sis über­trägt Ihre Zug­kraft auf den Saug­tel­ler und muss dabei steif blei­ben. Ver­formt es sich, kippt der Teller am Rand ab und die Dich­tung öffnet sich – genau dort be­ginnt der Va­ku­um­ver­lust.Der er­go­no­mi­sche Griff ist von RUBI aus­drück­lich dafür ent­wi­ckelt, dass der An­wen­der beim Umgang mit groß­for­ma­ti­gen Ke­ra­mik­flie­sen die beste Po­si­ti­on ein­neh­men kann – so werden Kraft­auf­wand und Er­mü­dung re­du­ziert.Die wich­tigs­te Zahl steht selten dabei: ho­ri­zon­tal oder ver­ti­kal?Fast alle Trag­kraft­an­ga­ben gelten für ho­ri­zon­ta­les An­he­ben – die Platte liegt flach, der Saug­he­ber zieht senk­recht nach oben. Sobald die Platte senk­recht steht, wirkt das Ge­wicht nicht mehr als Zug auf die Dich­tung, son­dern als Schub, und die Dich­tung muss die Last über Rei­bung halten. Die zu­läs­si­ge Last bricht dabei dras­tisch ein.Was die Her­stel­ler selbst dazu sagenMon­to­lit gibt für den GECONE je nach Saug­lip­pe 200 kg ho­ri­zon­tal, aber nur 100 kg ver­ti­kal an – und bei zwei der drei Lippen sogar 180 kg ho­ri­zon­tal gegen 50 kg ver­ti­kal. Das ist ein Faktor bis 3,6. RUBI schreibt beim OCTO aus­drück­lich, die 140 kg gelten „nur auf glat­ten Ober­flä­chen und ho­ri­zon­ta­ler Be­las­tung“.Rech­nen Sie nie mit der Ma­xi­mal­an­ga­beDie ge­nann­te Trag­kraft ist ein Prüf­wert unter idea­len Be­din­gun­gen: sau­be­rer, tro­ckener, glat­ter, dich­ter Un­ter­grund, senk­rech­ter Zug, neue Dich­tung. Auf der Bau­stel­le stimmt davon meist etwas nicht. Nehmen Sie als Ar­beits­re­gel höchs­tens die Hälfte der an­ge­ge­be­nen Trag­kraft – und bei senk­rech­ter Last noch deut­lich we­ni­ger. Eine 3 m² große Fein­stein­zeug­plat­te wiegt schnell über 60 kg; nehmen Sie dafür zwei Saug­he­ber und zwei Per­so­nen.Va­ku­um­ver­lust ist normal – un­be­merk­ter Va­ku­um­ver­lust ist ge­fähr­lichÜber jede Dicht­lip­pe strömt Luft nach. Ein Pumpsaug­he­ber braucht des­halb eine Si­cher­heits­an­zei­ge und Ihr Auge; ein elek­tri­scher Saug­he­ber mit au­to­ma­ti­scher Nachsau­gung regelt selbst nach. Das ist der ei­gent­li­che Grund für den Preis­un­ter­schied.Diese Saug­he­ber ar­bei­ten ohne Pumpe und ohne An­zei­ge: Sie er­zeu­gen den Un­ter­druck durch An­drü­cken. Kon­trol­lie­ren Sie den Halt des­halb immer durch ein kurzes An­he­ben, bevor Sie die Platte tragen – und setzen Sie sie neu an, sobald sich das Gefühl ändert.Ar­beits­tech­nik1Fläche ab­wi­schenTro­cken und staub­frei. Ein Krümel unter der Dicht­lip­pe ist ein Leck.2Auf der Sichtsei­te mittig an­set­zenNicht auf der po­rö­sen Rück­sei­te, nicht am Rand. Bei zwei Saug­he­bern sym­me­trisch ver­tei­len.3Vakuum auf­bau­en und An­zei­ge prüfenErst wenn der In­di­ka­tor si­che­ren Halt zeigt, über­haupt an­he­ben.4Kurz an­tes­ten, ohne die Platte zu ver­las­senEin paar Zen­ti­me­ter an­he­ben und wieder ab­set­zen. Wenn es hier nicht hält, hält es später auch nicht.5Wäh­rend des Tra­gens die An­zei­ge im Blick be­hal­tenBei Hand­pum­pen nach­pum­pen, sobald die An­zei­ge es ver­langt.6Vakuum kon­trol­liert lösenÜber das Ventil, nach­dem die Platte sicher auf­liegt.Si­cher­heits­re­geln beim Ar­bei­ten mit Saug­he­bernTragen Sie nie­mals über Kopf und nie­mals über Per­so­nen hinweg. Halten Sie sich nicht unter die schwe­ben­de Platte. Prüfen Sie die Dicht­lip­pe vor jedem Ein­satz auf Risse und Ver­for­mung – sie ist das Ver­schleiß­teil, an dem alles hängt. Groß­for­ma­te immer mit zwei Per­so­nen und mög­lichst mit zwei Saug­he­bern an­he­ben, und Plat­ten hoch­kant trans­por­tie­ren, nicht flach: Flach ge­tra­gen bricht eine dünne Platte unter ihrem ei­ge­nen Ge­wicht. Und lösen Sie das Vakuum be­wusst über das Ventil, statt den Saug­he­ber ab­zu­rei­ßen.Tech­ni­sche DatenPro­duktartHandsaug­he­ber mit zwei Saug­tel­lernModellRUBI Profi-Saug­he­ber dop­pelt, Art. 66952Saug­napf-Durch­mes­ser120 mmAnzahl Saug­tel­ler2Wirk­sa­me Saug­flä­cherund 226 cm²Ma­xi­ma­le Trag­fä­hig­keit55 kgChas­siswi­der­stands­fä­hi­ges Chas­sis aus Alu­mi­ni­umGriffer­go­no­misch, zur Re­duk­ti­on von Kraft­auf­wand und Er­mü­dungGe­eig­net fürKe­ra­mik­flie­sen mit rauer bzw. leicht struk­tu­rier­ter Ober­flä­che, Glas­schei­ben und andere Ma­te­ri­ali­enAr­ti­kel­num­merFA10496Her­stel­lerRUBIWofür rei­chen 55 kg?Für groß­for­ma­ti­ge Ke­ra­mik­flie­sen und Glas­schei­ben im Zwei-Per­so­nen-Trans­port. Für sehr schwe­re Plat­ten sind Pump- oder Ak­kus­aug­he­ber mit Ø 200 bis 220 mm die rich­ti­ge Wahl.Warum 55 kg und nicht 50 kg?Weil zwei Teller etwas mehr als die dop­pel­te Fläche wirk­sam machen und die Last dabei auf zwei Punkte ver­teilt wird. Rech­ne­risch ent­spre­chen 25 kg auf einem Teller rund 220 mbar Un­ter­druck und 55 kg auf zwei Tel­lern rund 240 mbar – prak­tisch der­sel­be Wert.Funk­tio­niert er auf struk­tu­rier­ten Flie­sen?RUBI weist die Reihe aus­drück­lich für raue und leicht struk­tu­rier­te Ober­flä­chen aus. Bei star­ker Struk­tur oder ge­läpp­ten Flä­chen brau­chen Sie eine weiche Spe­zi­al­dich­tung – etwa den Mon­to­lit GECO.Muss ich nach­pum­pen?Diese Aus­füh­rung hat keine Pumpe – der Un­ter­druck ent­steht durch An­drü­cken. Prüfen Sie den Halt durch kurzes An­he­ben und setzen Sie neu an, sobald er nach­lässt.Wel­cher Saug­he­ber trägt Ihre Plat­ten?Ent­schei­dend sind Plat­ten­ge­wicht, Ober­flä­che und die Frage, ob Sie ho­ri­zon­tal oder senk­recht heben. Nennen Sie uns Ihr größ­tes Format – wir rech­nen die Trag­kraft mit Ihnen durch, statt Ihnen die größte Zahl zu ver­kau­fen.Pas­sen­des Zubehör und Er­gän­zun­genRubi Pump-Saug­he­ber SC-200 (Art. 18919)Pump-Saug­he­ber SC-200.Rubi Profi Saug­he­ber (Art. 66929)Profi Saug­he­ber, einfach.Rubi OCTO-USB Energy - Akku-Saug­he­ber (Art. 66967)OCTO-USB Energy Akku-Saug­he­ber.Rubi Ergonomischer Sitz SR-1 zum Bo­den­le­gen inkl. Knie­scho­ner (Art. 81999)Ergonomischer Sitz SR-1 zum Bo­den­le­gen.
