Abdichtungsbahn im Bad verlegen: Stöße, Ecken und Anschlüsse richtig ausführen
Eine Abdichtungsbahn (oder Abdichtbahn) im Bad wird unter dem Fliesenbelag eingesetzt, um den Untergrund vor Wasser zu schützen. Entscheidend ist dabei nicht nur die freie Fläche. Die kritischen Punkte liegen fast immer an Stößen, Ecken, Boden-Wand-Anschlüssen, Rohrdurchführungen, Abläufen und Übergängen.
Kurz gefasst: So verlegen Sie die Dichtbahn im Bad
Eine Abdichtungsbahn im Bad muss auf einem tragfähigen, trockenen, sauberen und ebenen Untergrund verarbeitet werden. Stöße, Innen- und Außenecken, Boden-Wand-Anschlüsse, Rohrdurchführungen, Abläufe und Duschrinnen müssen mit passenden Systemkomponenten wie Dichtband, Dichtecken und Manschetten ausgeführt werden. Eine wasserdichte Fläche allein reicht nicht aus, wenn Anschlüsse offen oder falsch verarbeitet sind.
Dieser Beitrag erklärt, worauf Sie beim Verlegen einer Abdichtungsbahn im Bad achten müssen, welche Anschlussdetails besonders kritisch sind und welche Fehler später zu Feuchtigkeitsschäden führen können.
Warum die Abdichtung im Bad so wichtig ist
Fliesen sind wasserbeständig, aber ein Fliesenbelag ist nicht automatisch wasserdicht. Wasser kann über Fugen, Anschlussbereiche, Rohrdurchführungen, Ecken oder schadhafte Silikonfugen in den Untergrund gelangen.
Besonders kritisch sind:
- bodengleiche Duschen
- Bodenflächen mit Ablauf
- Boden-Wand-Anschlüsse
- Innenecken und Außenecken
- Rohrdurchführungen
- Abläufe und Duschrinnen
- Übergänge zwischen Wand und Boden
- Übergänge zwischen verschiedenen Abdichtungsebenen
- Sanierungen mit alten Untergründen
Eine Abdichtungsbahn schützt den Untergrund nur dann zuverlässig, wenn sie als geschlossene Abdichtungsebene verarbeitet wird. Einzelne offene Stellen oder schlecht eingebundene Anschlüsse können ausreichen, damit Wasser in den Aufbau eindringt.
Was ist eine Abdichtungsbahn im Bad?
Eine Abdichtungsbahn ist eine bahnenförmige Abdichtungsebene unter Fliesen und Platten. Sie wird auf dem vorbereiteten Untergrund eingebaut und anschließend mit Fliesenkleber und Fliesen überarbeitet.
Die Hauptaufgabe ist der Feuchtigkeitsschutz. Die Bahn soll verhindern, dass Wasser in Estrich, Wandaufbau, Trockenbau, Putz, Ausgleichsmasse oder andere Untergründe gelangt.
Typische Einsatzbereiche sind:
- Bodenflächen im Bad
- Wandflächen in der Dusche
- bodengleiche Duschen
- Bodenflächen mit Ablauf
- Spritzwasserbereiche
- Sanierungen mit wasserbeanspruchten Flächen
Je nach System kann eine Bahn auch zusätzliche Funktionen übernehmen. Platon Flexi Original ist laut technischem Datenblatt wasserdicht und der Artikelgruppe „Entkopplung und Abdichtung von Fliesenbelägen“ zugeordnet. Für eine sichere Abdichtung müssen aber auch hier Stöße, Ecken, Rohrdurchführungen und Anschlüsse systemgerecht ausgeführt werden.
Mehr zur Unterscheidung finden Sie im Beitrag: Abdichtungs- vs. Entkopplungsbahn
Untergrund vor der Abdichtungsbahn prüfen
Eine Abdichtungsbahn kann nur funktionieren, wenn der Untergrund darunter geeignet ist. Vor der Verlegung muss die Fläche sorgfältig geprüft und vorbereitet werden.
Der Untergrund muss
- tragfähig,
- trocken,
- eben,
- sauber,
- frei von Staub,
- frei von Fett,
- Öl und Pflegemitteln,
- frei von losen Bestandteilen,
- frei von hohlen Bereichen,
- frei von haftungsmindernden Ablagerungen und
- für das verwendete System geeignet sein.
Lose Fliesen, bröselnde Spachtelmassen, Staub, alte Kleberreste oder Trennschichten müssen entfernt werden. Unebenheiten sollten vor der Verlegung ausgeglichen werden. Die Abdichtungsbahn ist keine Ausgleichsmasse und keine Reparaturschicht für einen schlechten Untergrund.
Welche Bereiche im Bad müssen besonders geplant werden?
Im Bad gibt es Bereiche mit sehr unterschiedlicher Wasserbelastung. Eine normale Bodenfläche wird anders belastet als eine bodengleiche Dusche oder ein Bereich mit Ablauf.
Bodenflächen im Bad
Badböden werden durch Spritzwasser, Reinigungswasser und nasse Füße belastet. Auch wenn dort nicht dauerhaft Wasser steht, müssen Randbereiche, Anschlüsse und Übergänge sorgfältig geplant werden.
Bodengleiche Dusche
Die bodengleiche Dusche ist besonders kritisch. Hier trifft Wasser direkt auf die Fläche und läuft zu Ablauf oder Duschrinne. Gefälle, Ablaufanschluss, Stöße und Wandanschlüsse müssen zusammenpassen.
Wandflächen in der Dusche
Wandflächen im Duschbereich sind regelmäßig Spritzwasser ausgesetzt. Besonders Armaturen, Rohrdurchführungen, Innenecken und Übergänge zum Boden sind kritische Punkte.
Boden-Wand-Anschluss
Am Boden-Wand-Anschluss treffen zwei Bauteile aufeinander. Hier können Bewegungen auftreten. Gleichzeitig ist dieser Bereich häufig wasserbeansprucht. Deshalb wird hier in der Regel Dichtband eingesetzt.
Rohrdurchführungen
Rohrdurchführungen unterbrechen die Abdichtungsebene. Ohne passende Manschetten kann Wasser in den Wandaufbau gelangen.
Abläufe und Duschrinnen
Abläufe und Duschrinnen müssen systemgerecht in die Abdichtung eingebunden werden. Die Abdichtung muss an den Ablauf angeschlossen werden, nicht nur an die spätere Fliese.
Stöße bei Abdichtungsbahnen richtig ausführen
Stoßbereiche entstehen dort, wo zwei Bahnen aufeinandertreffen. Diese Bereiche müssen sorgfältig geplant werden, weil Wasser über offene oder schlecht ausgeführte Stöße in den Untergrund gelangen kann.
Wichtig sind:
- saubere Bahnenführung
- keine Verschmutzung im Stoßbereich
- passende Überdeckung oder Stoßverbindung nach Systemvorgabe
- vollflächige Einbettung
- keine Falten
- keine offenen Spalten
- keine Hohlstellen unter dem Stoßbereich
Je nach System werden Stöße überlappend verarbeitet oder mit Stoßverbindungsband abgedichtet. Entscheidend sind die Herstellerangaben des verwendeten Produkts.
Passendes Zubehör: Stoßverbindungsband, Dichtband und Dichtbandecken gelb, 120 mm
PRODUKT-HIGHLIGHT

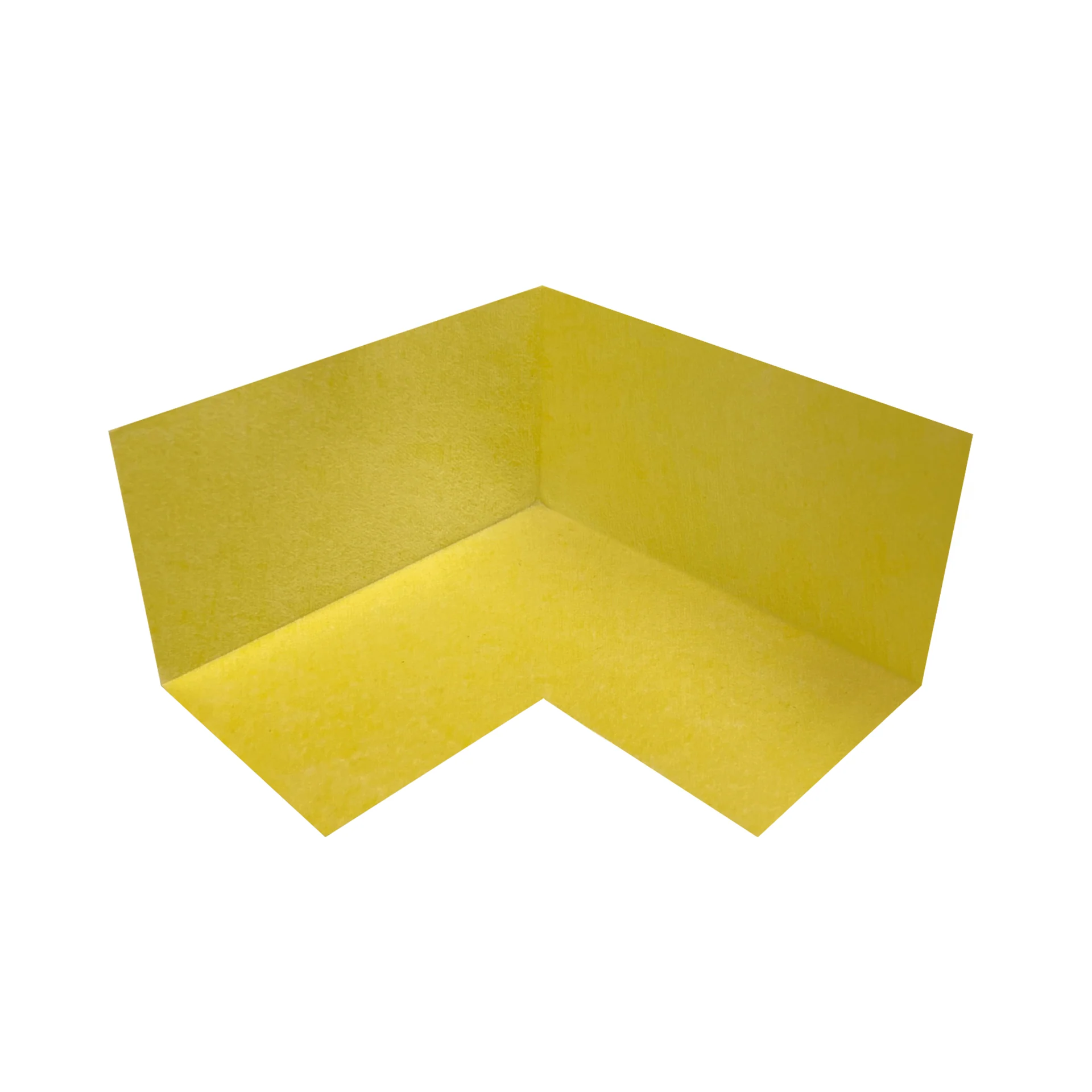

Stoßverbindungsband / Dichtband / Dichtbandecken gelb Breite 120 mm
Ecken im Bad abdichten
Ecken gehören zu den häufigsten Schwachstellen im Bad. Besonders Innenecken in Duschen, Boden-Wand-Ecken und Außenecken an Vorwänden oder Nischen müssen sorgfältig abgedichtet werden.
Typische Eckbereiche sind:
- Innenecken in der Dusche
- Boden-Wand-Ecken
- Außenecken an Trockenbaukonstruktionen
- Nischen und Ablagen
- Übergänge an Vorwänden
Dichtecken erleichtern die saubere Ausführung, weil sie für Innen- oder Außenecken vorbereitet sind. Dadurch lassen sich Falten, Einschnitte und unsaubere Überlappungen vermeiden.
Wichtig ist, dass die Dichtecke vollständig eingebettet wird und sauber an Abdichtungsbahn und Dichtband anschließt.
Boden-Wand-Anschlüsse mit Dichtband sichern
Der Boden-Wand-Anschluss ist im Bad besonders wichtig. Dort treffen Bodenaufbau und Wandaufbau zusammen. Gleichzeitig treten dort Bewegungen und Feuchtigkeit auf.
Dichtband wird eingesetzt, um diesen Anschluss zu sichern. Es muss passend eingebettet und mit der Abdichtungsbahn verbunden werden.
Achten Sie auf Folgendes:
- sauberen Untergrund
- vollflächige Einbettung
- keine Falten
- keine Luftblasen
- ausreichende Überdeckung zu Bahn und Wandabdichtung
- saubere Eckausbildung
- keine Unterbrechung an Übergängen
Ein sauber ausgeführter Boden-Wand-Anschluss ist wichtiger als eine optisch schöne Silikonfuge. Silikon ist eine Wartungsfuge und darf nicht die einzige Abdichtungsebene sein.
Mehr zum Thema Dichtband im Beitrag: Dichtband bei Entkopplungsmatten
Rohrdurchführungen mit Manschetten abdichten
Rohrdurchführungen sind kleine, aber sehr kritische Stellen. Jede Durchführung unterbricht die Abdichtungsebene. Deshalb müssen Rohre und Anschlüsse mit passenden Manschetten eingebunden werden.
Typische Durchführungen sind:
- Wasseranschlüsse
- Armaturenanschlüsse
- Duschanschlüsse
- WC-Anschlüsse
- Heizungs- oder Leitungsdurchführungen
Die Manschette muss zum Durchmesser und zum System passen. Sie sollte spannungsfrei sitzen, vollständig eingebettet werden und dicht an Bahn oder Wandabdichtung anschließen.
Eine sauber geschnittene Fliesenöffnung ersetzt keine Manschette. Die Abdichtung muss unterhalb des Fliesenbelags funktionieren.
Passendes Zubehör mit Manschetten: Dichtband mit einer Länge von 50 m pro Rolle für Bad und Dusche mit Dichtbandecken und Dichtmanschetten
Abläufe und Duschrinnen einbinden
Abläufe und Duschrinnen sind besonders anspruchsvoll. Hier muss das Wasser gezielt abgeführt werden. Gleichzeitig muss die Abdichtung an den Ablaufkörper oder die Rinne angeschlossen werden.
Wichtig ist:
- passendes Gefälle
- systemgerechter Anschluss an Ablauf oder Rinne
- saubere Einbindung der Abdichtungsebene
- keine offenen Übergänge
- keine Falten oder Hohlstellen
- kompatible Komponenten
- Herstellerangaben von Ablauf, Rinne und Abdichtung beachten
Eine Fliese oder Fuge dichtet den Ablaufbereich nicht sicher ab. Die Abdichtungsebene muss technisch an den Ablauf angeschlossen sein.
Abdichtung und Entkopplung gemeinsam planen
In vielen Bädern geht es nicht nur um Feuchtigkeit, sondern auch um Spannungen im Untergrund. Das ist besonders häufig bei Sanierungen der Fall.
Typische Situationen sind:
- alte Estriche
- Fliesen auf Altfliesen
- großformatige Fliesen
- elektrische Fußbodenheizung
- Mischuntergründe
- ausgebesserte Bodenflächen
- kritische Anschlussbereiche
In solchen Fällen muss geprüft werden, ob eine Abdichtung, eine Entkopplung oder ein System mit beiden Funktionen sinnvoll ist.
Platon Flexi Original ist laut Datenblatt wasserdicht und der Artikelgruppe „Entkopplung und Abdichtung von Fliesenbelägen“ zugeordnet. Trotzdem gilt: Die sichere Abdichtung entsteht nicht allein durch die Dichtbahn, sondern erst durch die systemgerechte Verarbeitung der Fläche und aller Anschlüsse.
Passendes Produkt für klassische Entkopplung und Abdichtung laut Datenblatt: Entkopplungsmatte Platon Flexi Original mit Gitternetz
Schrittweiser Aufbau einer Abdichtung im Bad
Der genaue Aufbau richtet sich nach System, Untergrund und Wasserbeanspruchung. Grundsätzlich kann die Planung so erfolgen:
- Wasserbeanspruchung einschätzen
- Untergrund prüfen
- Unebenheiten ausgleichen
- Fläche reinigen und vorbereiten
- Grundierung nach Systemvorgabe auftragen
- Abdichtungsbahn oder Abdichtungssystem einbauen
- Stöße systemgerecht ausführen
- Dichtband an Boden-Wand-Anschlüssen einbetten
- Dichtecken einsetzen
- Manschetten an Rohrdurchführungen einsetzen
- Abläufe und Duschrinnen systemgerecht einbinden
- Abdichtungsebene kontrollieren
- Fliesen mit geeignetem Kleber verlegen
- Bewegungs- und Anschlussfugen korrekt ausführen
Wichtig ist, dass alle Produkte zueinander passen. Abdichtungsbahn, Dichtband, Dichtecken, Manschetten, Kleber und Fliesenbelag sollten nicht beliebig kombiniert werden.
Typische Fehler beim Verlegen einer Abdichtungsbahn im Bad
- Fehler 1: Nur die Fläche abdichten
Die freie Fläche ist nur ein Teil der Abdichtung. Stöße, Ecken, Rohrdurchführungen und Anschlüsse sind mindestens genauso wichtig. - Fehler 2: Dichtband vergessen
Boden-Wand-Anschlüsse und Stoßbereiche ohne Dichtband sind häufige Schwachstellen. Gerade dort kann Wasser in den Untergrund gelangen. - Fehler 3: Ecken einschneiden statt Dichtecken verwenden
Improvisierte Einschnitte können offene Stellen erzeugen. Dichtecken helfen, Innen- und Außenecken sauber auszuführen. - Fehler 4: Manschetten weglassen
Rohrdurchführungen ohne Manschetten sind kritisch. Eine Fliesenbohrung oder Silikonfuge ersetzt keine Abdichtung der Durchführung. - Fehler 5: Silikon als Abdichtung betrachten
Silikon ist eine Wartungsfuge. Es kann altern, reißen oder sich lösen. Die Abdichtung muss darunter funktionieren und über mehr Beständigkeit als das Silikon verfügen. - Fehler 6: Untergrund nicht prüfen
Eine Abdichtungsbahn haftet nur auf einem geeigneten Untergrund. Feuchte, lose, staubige oder unebene Flächen müssen vorher vorbereitet werden. - Fehler 7: Ablaufanschluss nicht systemgerecht ausführen
Bei bodengleichen Duschen und Bodenabläufen muss die Abdichtung an den Ablauf angeschlossen werden. Eine optisch saubere Fliesenverlegung reicht nicht aus. - Fehler 8: Abdichtung und Entkopplung verwechseln
Eine Entkopplung reduziert Spannungen. Eine Abdichtung schützt vor Wasser. Wenn ein Produkt beides leisten soll, müssen die Herstellerangaben und Anschlussdetails besonders sorgfältig beachtet werden.
Checkliste: Abdichtungsbahn im Bad richtig verlegen
Prüfen Sie vor und während der Verarbeitung die folgenden Punkte:
- Wasserbeanspruchung geklärt?
- Untergrund tragfähig?
- Untergrund trocken?
- Untergrund sauber und eben?
- Systemkomponenten vollständig vorhanden?
- Dichtband eingeplant?
- Dichtecken eingeplant?
- Manschetten für Rohrdurchführungen eingeplant?
- Ablauf oder Duschrinne systemgerecht lösbar?
- Stöße sauber geplant?
- Boden-Wand-Anschlüsse berücksichtigt?
- Bewegungsfugen berücksichtigt?
- Silikon nur als Wartungsfuge verstanden?
- Entkopplung zusätzlich erforderlich?
- Fliesenkleber passend zum System?
- Abdichtungsebene vor dem Fliesen kontrolliert?
- Welche Produkte und Zubehörteile passen dazu?
Passende Produkte
Für Flächen mit kombinierter Entkopplungs- und Abdichtungsfunktion eignen sich laut Datenblatt die folgenden Artikel: Entkopplungsmatte Platon Flexi Original mit Gitternetz
Für elektrische Fußbodenheizung unter Fliesen: Entkopplungsmatte Platon Flexi Heat für Fußbodenheizung
Zubehör für Stöße, Ecken und Boden-Wand-Anschlüsse: Stoßverbindungsband, Dichtband und Dichtbandecken gelb, 120 mm
Zubehör mit Dichtband, Dichtecken und Manschetten: Dichtband 50 m für Bad und Dusche mit Dichtbandecken und Dichtmanschetten
Zur Kategorie Abdichtungs- & Entkopplungsbahn
Häufige Fragen zur Abdichtungsbahn im Bad
Muss eine Abdichtungsbahn im Bad immer verwendet werden?
Wasserbeanspruchte Bereiche im Bad müssen fachgerecht abgedichtet werden. Ob eine Abdichtungsbahn, eine flüssige Verbundabdichtung oder ein kombiniertes System eingesetzt wird, hängt vom Aufbau und Einsatzbereich ab.
Reicht eine wasserdichte Bahn ohne Dichtband?
Nein. Eine wasserdichte Fläche reicht nicht aus, wenn Stöße, Ecken, Boden-Wand-Anschlüsse oder Rohrdurchführungen offen bleiben. Diese Details müssen systemgerecht ausgeführt werden.
Wo wird Dichtband eingesetzt?
Dichtband wird vor allem an Boden-Wand-Anschlüssen, Stößen, Innenecken, Außenecken und Übergängen eingesetzt. Es sorgt dafür, dass die Abdichtungsebene an kritischen Stellen geschlossen bleibt.
Warum sind Manschetten bei Rohrdurchführungen wichtig?
Rohrdurchführungen unterbrechen die Abdichtungsebene. Manschetten binden diese Stellen sicher in das Abdichtungssystem ein.
Ist Silikon eine Abdichtung?
Nein. Silikon ist eine Wartungsfuge und kann altern oder reißen. Die eigentliche Abdichtung muss unter dem Fliesenbelag funktionieren.
Kann eine Entkopplungsmatte auch abdichten?
Manche Produkte können laut Herstellerangabe mehrere Funktionen übernehmen. Platon Flexi Original ist laut Datenblatt wasserdicht und der Artikelgruppe „Entkopplung und Abdichtung von Fliesenbelägen“ zugeordnet. Trotzdem müssen Stöße, Ecken, Anschlüsse und Rohrdurchführungen systemgerecht ausgeführt werden.
Fazit: Die Anschlüsse entscheiden über die Abdichtung
Eine Abdichtungsbahn im Bad ist nur so sicher wie ihre Anschlüsse. Die freie Fläche ist wichtig, aber die kritischen Punkte liegen an Stößen, Ecken, Boden-Wand-Anschlüssen, Rohrdurchführungen, Abläufen und Duschrinnen.
Wer eine Abdichtungsbahn im Bad verlegt, sollte deshalb nicht nur die Bahn selbst planen, sondern das komplette System: Untergrund, Abdichtung, Dichtband, Dichtecken, Manschetten, Ablaufanschlüsse, Fliesenkleber und Bewegungsfugen.
Für klassische Entkopplung und Abdichtung laut Datenblatt: Entkopplungsmatte Platon Flexi Original mit Gitternetz
Passendes Zubehör für Stöße, Ecken und Manschetten:
Stoßverbindungsband, Dichtband und Dichtbandecken gelb, 120 mm
Dichtband 50 m für Bad und Dusche mit Dichtbandecken und Dichtmanschetten
