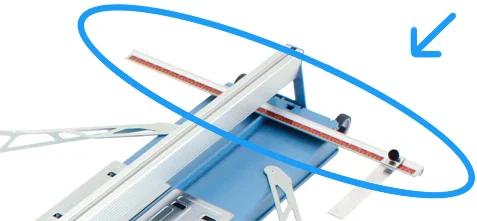

Sigma Parallelanschlag oben für die Serie XL (Art. 90E3)

Artikel-Nr.: FA10487

Sigma Parallelanschlag oben für die Serie XL (Art. 90E3)

Sigma Par­al­lel­an­schlag oben für die Serie XL (Art. 90E3)

Bei Schnitt­län­gen von 155, 205 und 245 cm reicht eine Fi­xie­rung unten nicht mehr aus: Große Plat­ten kippen, ver­rut­schen oder ver­kan­ten. Der Par­al­lel­an­schlag oben schafft eine zweite Fi­xie­rung der Fliese im oberen Be­reich der XL-Schnei­der – und macht damit lange, schma­le Zu­schnit­te erst wirk­lich be­herrsch­bar.

Serie XL
Pas­send für
155 / 205 / 245 cm
Schnitt­län­gen
nach­rüst­bar
Mon­ta­ge

Pas­send für

Der An­schlag kann im oberen Be­reich aller Mo­del­le der Serie XL mon­tiert werden – also an den Sigma XL-Schnei­dern mit 155, 205 und 245 cm Schnitt­län­ge. Er ist aus­drück­lich zum Auf- und Nach­rüs­ten vor­han­de­ner Geräte ge­dacht.

XL 155 cm

nach­rüst­bar

XL 205 cm

nach­rüst­bar

XL 245 cm

nach­rüst­bar

Für die Serie 4

dort Par­al­lel­an­schlag oben 90E5

Was die zweite Fi­xie­rung bringt

Platte liegt de­fi­niert an

Zwei An­schlag­punk­te statt einem: Die Platte kann sich beim An­set­zen nicht mehr ver­dre­hen.

Lange, schma­le Strei­fen

Genau dort, wo eine ein­zi­ge Fi­xie­rung ver­sagt, hält die zweite die Platte in der Linie.

Re­pro­du­zier­ba­re Maße

Wie­der­hol­schnit­te über zwei Meter Länge werden erst mit oberem An­schlag zu­ver­läs­sig.

Nach­rüst­bar

Sie brau­chen kein neues Gerät – der An­schlag wird am vor­han­de­nen XL mon­tiert.

Praxis: Groß­for­mat sicher tren­nen

1
Platte voll­flä­chig un­ter­stüt­zen
Was durch­hängt, bricht un­kon­trol­liert – un­ab­hän­gig von An­schlag und Räd­chen.
2
Unten und oben an­le­gen
Erst mit beiden Fi­xie­run­gen steht die Platte wirk­lich par­al­lel zur Schnitt­li­nie.
3
In einem Zug ritzen
Gleich­mä­ßi­ger Vor­schub über die ganze Länge, kein Nachrit­zen.
4
Mittig und gleich­mä­ßig bre­chen
Bei sehr langen Schnit­ten den Druck lang­sam auf­bau­en, nicht schlag­ar­tig.

Räd­chen nicht ver­ges­sen

Für die XL-Schnei­der ist das Räd­chen mit Ø 13 mm (Art. 014X) vor­ge­se­hen. Ein stump­fes Räd­chen macht auch die beste Fi­xie­rung wir­kungs­los.

Tech­ni­sche Daten

Pro­duktartPar­al­lel­an­schlag oben (Zu­be­hör / Nach­rüst­teil)
Funk­ti­onzweite Fi­xie­rung der Fliese im oberen Be­reich
Kom­pa­ti­bi­li­tätalle Sigma XL-Schnei­der (155 / 205 / 245 cm)
Mon­ta­gezum Auf- und Nach­rüs­ten vor­han­de­ner Geräte
Ver­pa­ckungs-Ein­heit1 Stück
Her­stel­ler-Re­fe­renzSigma 90E3
Her­stel­lerSigma (Sigma S.r.l., Ita­li­en)
Ist der An­schlag bei neuen XL-Schnei­dern schon dabei?
Er wird als Zu­be­hör- und Nach­rüst­teil ge­führt. Ob Ihr Gerät ihn be­reits hat, sehen Sie am oberen Be­reich der Füh­rung – im Zwei­fel fragen Sie uns.
Passt der 90E3 an die Serie 4?
Nein. Für die Serie 4 (UP und NEX) ist der Par­al­lel­an­schlag oben mit der Re­fe­renz 90E5 vor­ge­se­hen.
Ab wel­cher Plat­ten­grö­ße lohnt sich das?
Sobald Sie re­gel­mä­ßig For­ma­te über etwa einen Meter Kan­ten­län­ge tren­nen – und spä­tes­tens bei schma­len Strei­fen aus großen Plat­ten.

Groß­for­mat-Zu­be­hör für Ihren XL

Räd­chen, An­schlä­ge und Hilfs­mit­tel für den Umgang mit großen Plat­ten führen wir für die Sigma XL-Serie. Wir be­ra­ten Sie gern zu Ihrer Kon­fi­gu­ra­ti­on.

Pas­sen­des Zubehör und Er­gän­zun­gen

Sigma Er­satz­räd­chen für Sigma XL Schnei­der 13 mm mit Achse (Art. 014X)

Rädchen für die XL-Schnei­der, Ø 13 mm mit Achse.

Sigma Par­al­lel­an­schlag oben für die Serie 4 (Art. 90E5)

Par­al­lel­an­schlag oben für die Serie 4 (Art. 90E5).

Par­al­lel­an­schlag für Sigma Serie 4 (Art. 19N)

Par­al­lel­an­schlag für die Serie 4 (Art. 19N).

Sigma magnetische Mo­sa­ik­schnitt- / An­ti­rut­schmat­te (Art. 64B2)

Ma­gne­ti­sche Mo­sa­ik­schnitt- und An­ti­rut­schmat­te.
